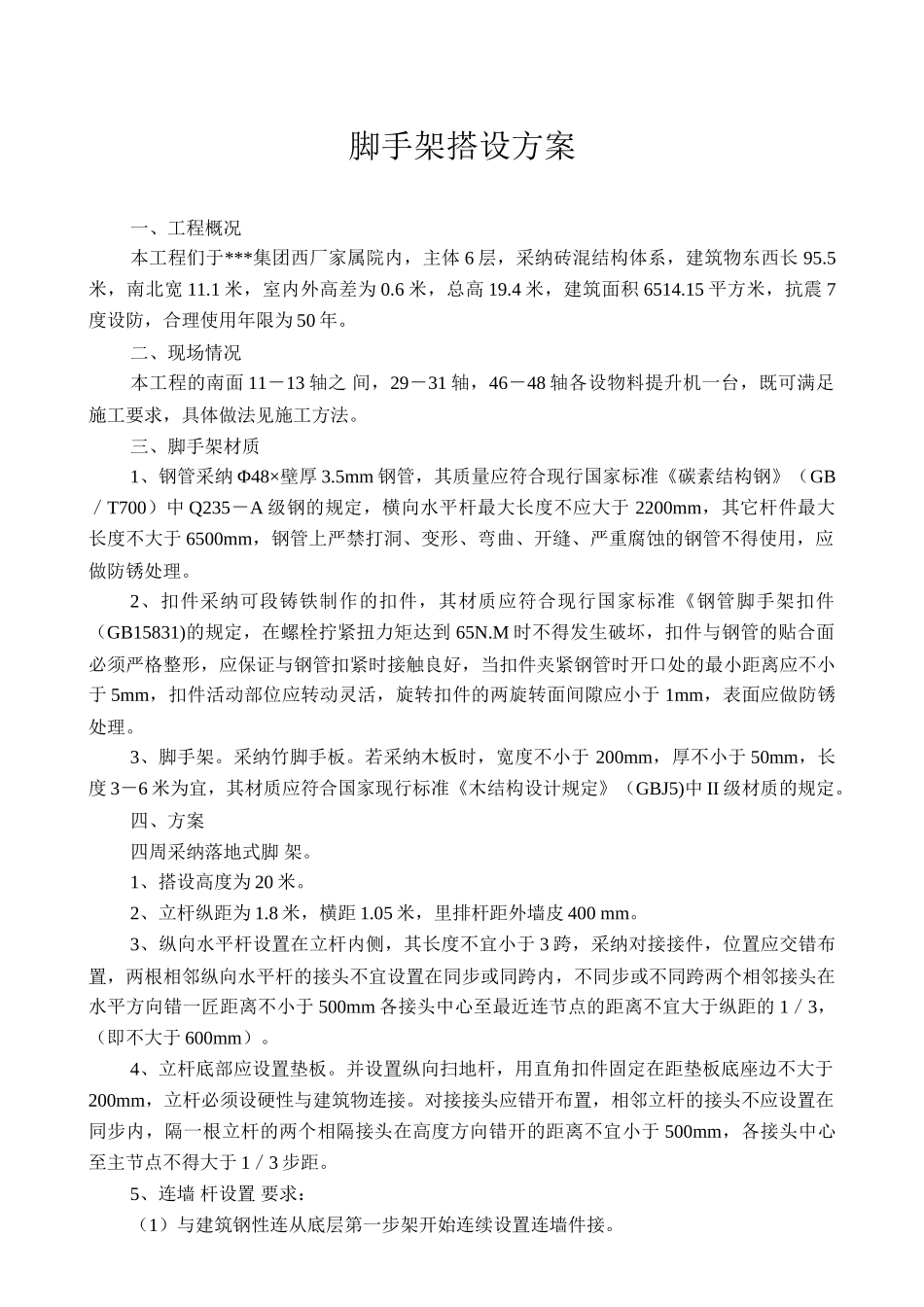

脚手架搭设方案 一、工程概况本工程们于***集团西厂家属院内，主体 6 层，采纳砖混结构体系，建筑物东西长 95.5米，南北宽 11.1 米，室内外高差为 0.6 米，总高 19.4 米，建筑面积 6514.15 平方米，抗震 7度设防，合理使用年限为 50 年。二、现场情况本工程的南面 11－13 轴之 间，29－31 轴，46－48 轴各设物料提升机一台，既可满足施工要求，具体做法见施工方法。三、脚手架材质1、钢管采纳 Φ48×壁厚 3.5mm 钢管，其质量应符合现行国家标准《碳素结构钢》（GB／T700）中 Q235－A 级钢的规定，横向水平杆最大长度不应大于 2200mm，其它杆件最大长度不大于 6500mm，钢管上严禁打洞、变形、弯曲、开缝、严重腐蚀的钢管不得使用，应做防锈处理。2、扣件采纳可段铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件（GB15831)的规定，在螺栓拧紧扭力矩达到 65N.M 时不得发生破坏，扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时开口处的最小距离应不小于 5mm，扣件活动部位应转动灵活，旋转扣件的两旋转面间隙应小于 1mm，表面应做防锈处理。3、脚手架。采纳竹脚手板。若采纳木板时，宽度不小于 200mm，厚不小于 50mm，长度 3－6 米为宜，其材质应符合国家现行标准《木结构设计规定》（GBJ5)中 II 级材质的规定。四、方案 四周采纳落地式脚 架。1、搭设高度为 20 米。2、立杆纵距为 1.8 米，横距 1.05 米，里排杆距外墙皮 400 mm。3、纵向水平杆设置在立杆内侧，其长度不宜小于 3 跨，采纳对接接件，位置应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错一匠距离不小于 500mm 各接头中心至最近连节点的距离不宜大于纵距的 1／3，（即不大于 600mm）。4、立杆底部应设置垫板。并设置纵向扫地杆，用直角扣件固定在距垫板底座边不大于200mm，立杆必须设硬性与建筑物连接。对接接头应错开布置，相邻立杆的接头不应设置在同步内，隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 500mm，各接头中心至主节点不得大于 1／3 步距。5、连墙 杆设置 要求：（1）与建筑钢性连从底层第一步架开始连续设置连墙件接。（2）连墙 件设置宜接近主接点按二步三跨设置，偏离主节点的距离不应大于300mm。（3）架体口处必须设置连墙件，连墙件垂直间距 不得大于楼层层高并不大于 4 米。6、剪刀撑设置...
