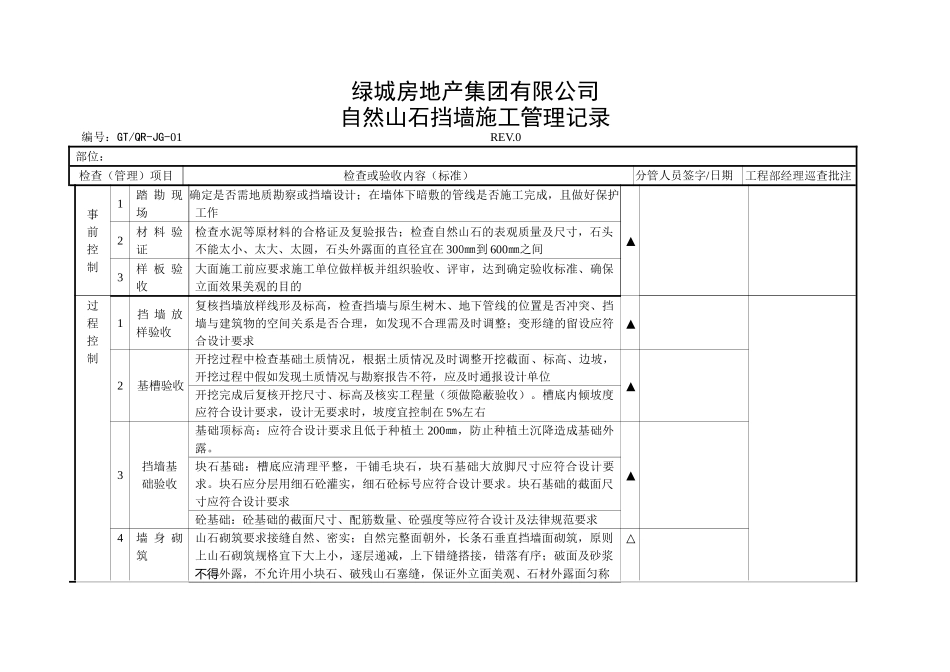

绿城房地产集团有限公司自然山石挡墙施工管理记录编号：GT/QR-JG-01 REV.0部位：检查（管理）项目检查或验收内容（标准）分管人员签字/日期工程部经理巡查批注事前控制1踏 勘 现场确定是否需地质勘察或挡墙设计；在墙体下暗敷的管线是否施工完成，且做好保护工作▲2材 料 验证检查水泥等原材料的合格证及复验报告；检查自然山石的表观质量及尺寸，石头不能太小、太大、太圆，石头外露面的直径宜在 300㎜到 600㎜之间3样 板 验收大面施工前应要求施工单位做样板并组织验收、评审，达到确定验收标准、确保立面效果美观的目的过程控制1挡 墙 放样验收复核挡墙放样线形及标高，检查挡墙与原生树木、地下管线的位置是否冲突、挡墙与建筑物的空间关系是否合理，如发现不合理需及时调整；变形缝的留设应符合设计要求▲2基槽验收开挖过程中检查基础土质情况，根据土质情况及时调整开挖截面、标高、边坡，开挖过程中假如发现土质情况与勘察报告不符，应及时通报设计单位▲开挖完成后复核开挖尺寸、标高及核实工程量（须做隐蔽验收）。槽底内倾坡度应符合设计要求，设计无要求时，坡度宜控制在 5%左右3挡墙基础验收基础顶标高：应符合设计要求且低于种植土 200㎜，防止种植土沉降造成基础外露。▲块石基础：槽底应清理平整，干铺毛块石，块石基础大放脚尺寸应符合设计要求。块石应分层用细石砼灌实，细石砼标号应符合设计要求。块石基础的截面尺寸应符合设计要求砼基础：砼基础的截面尺寸、配筋数量、砼强度等应符合设计及法律规范要求4墙 身 砌筑山石砌筑要求接缝自然、密实；自然完整面朝外，长条石垂直挡墙面砌筑，原则上山石砌筑规格宜下大上小，逐层递减，上下错缝搭接，错落有序；破面及砂浆不得外露，不允许用小块石、破残山石塞缝，保证外立面美观、石材外露面匀称△检查放坡系数是否符合设计要求；挡墙内块石分层坐浆（每层 30CM 左右），坐浆饱满（砂浆饱度不小于 80%）；墙身内块石或山石错缝咬合，不能出现通缝断层现象砌筑过程中，抽查砂浆配合比是否符合设计及法律规范要求墙身每天砌筑高度不超过 2 米，雨天不能施工续表：检查（管理）项目检查或验收内容（标准）分管人员签字/日期工程部经理巡查批注过程控制5泄水孔山石景观挡墙应采纳与石材颜色相近的管材做泄水管，墙身后管口按设计要求用做疏水层，设计无要求时用卵石或碎石做疏水层，长、宽各为 300㎜，厚为 200㎜；泄水管向外倾斜 15%坡度，外口同山石面平；泄...
