航站楼虹吸式雨水排水工程施工总结

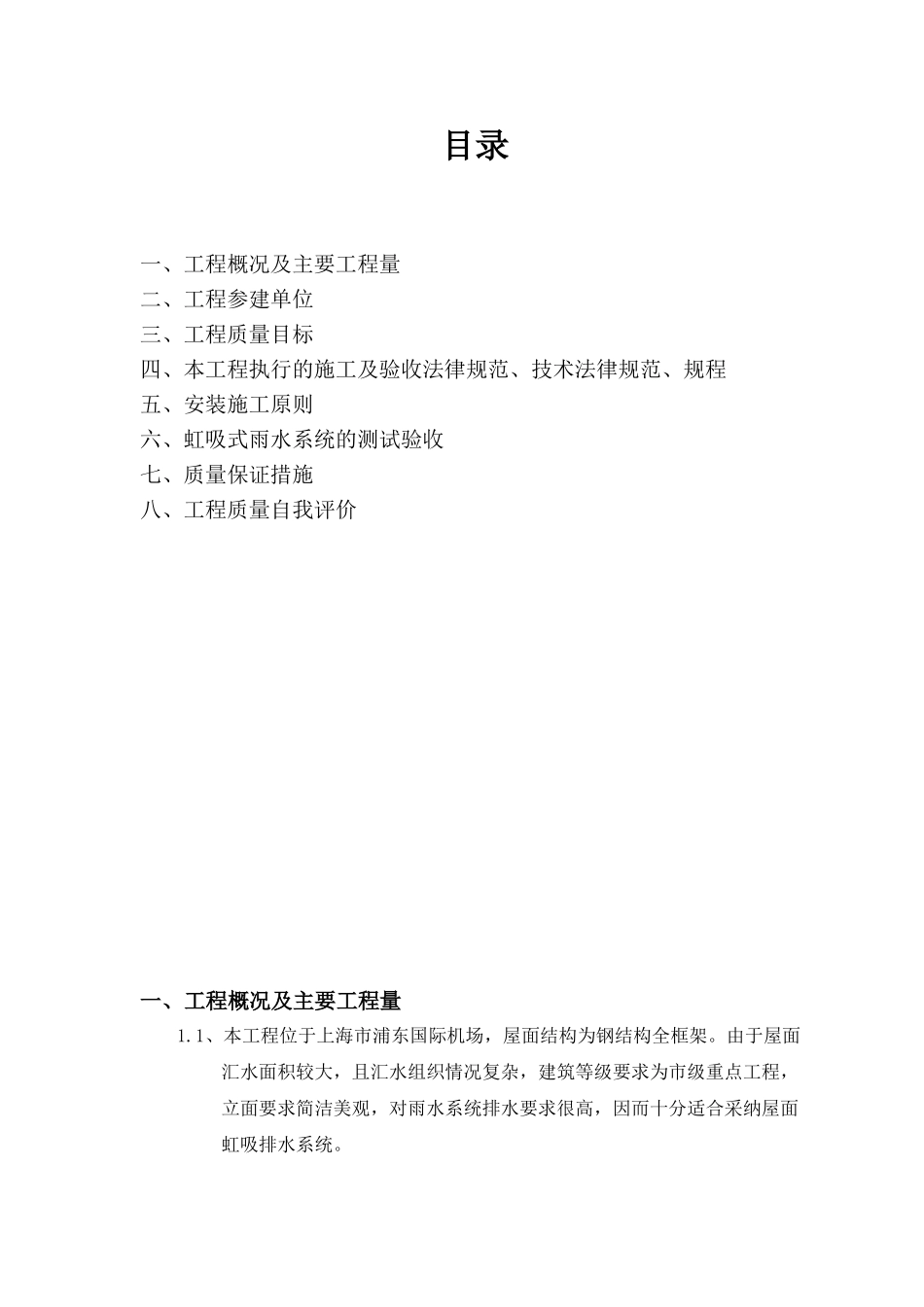

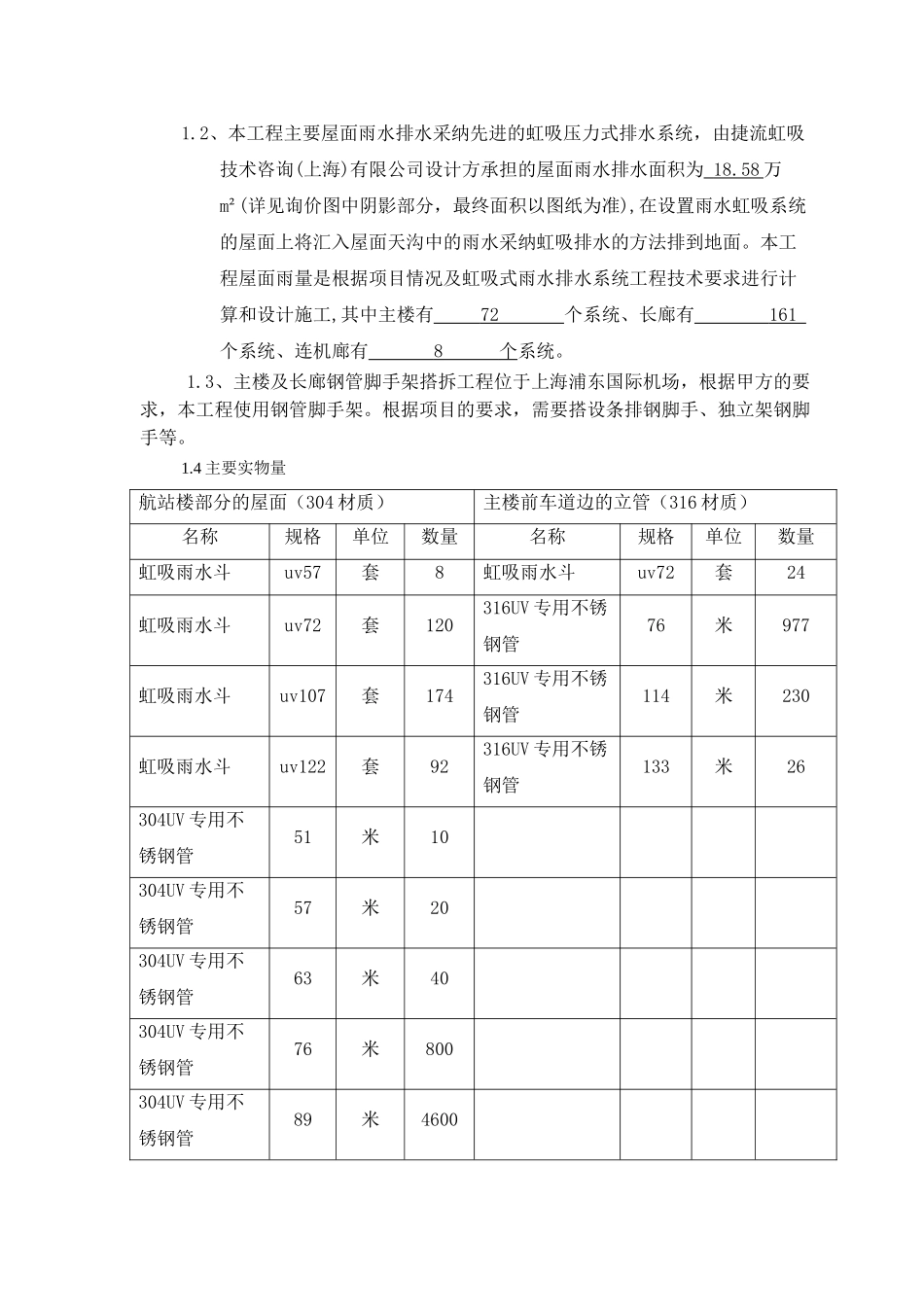

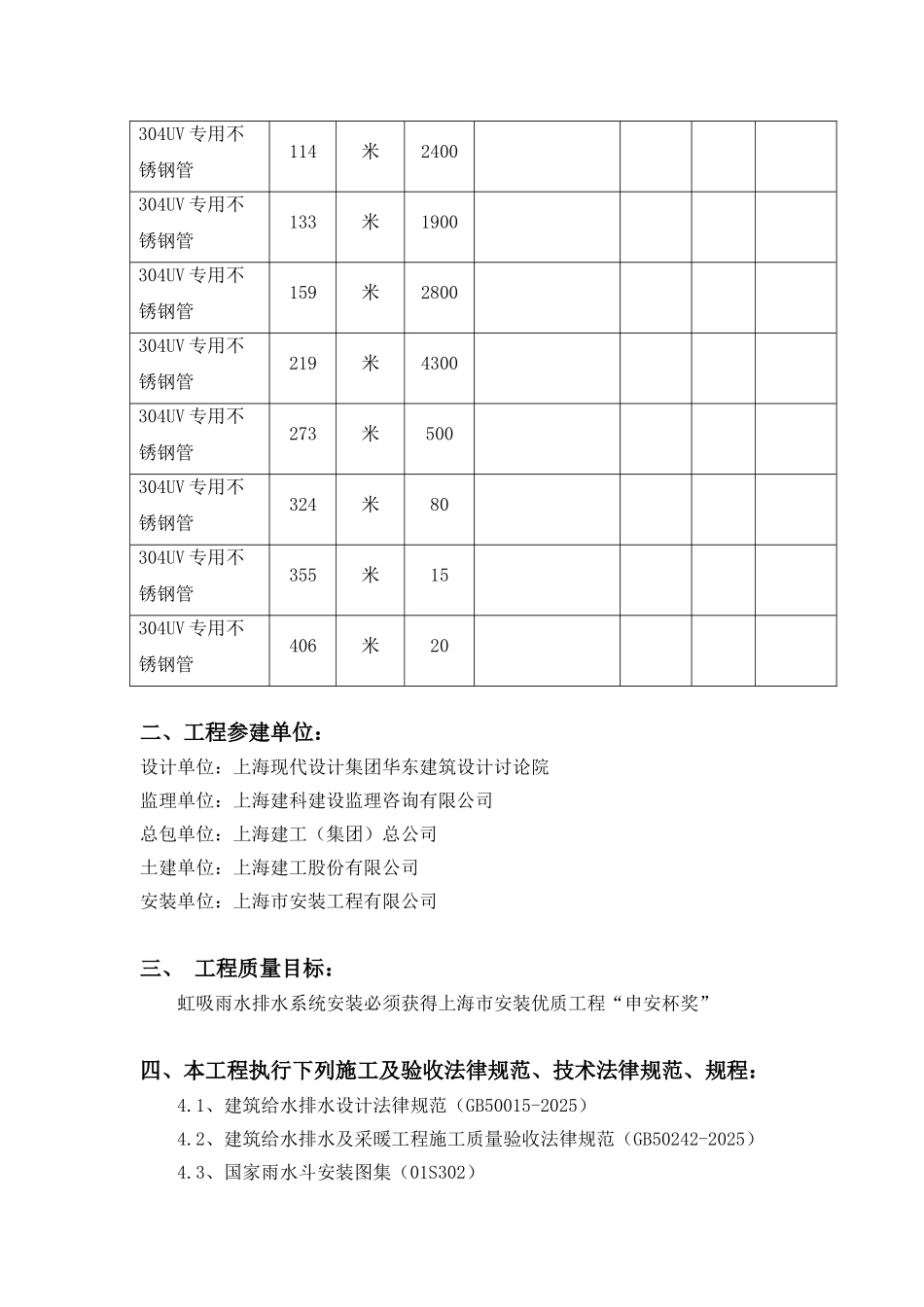

目录一、工程概况及主要工程量二、工程参建单位 三、工程质量目标 四、本工程执行的施工及验收法律规范、技术法律规范、规程五、安装施工原则六、虹吸式雨水系统的测试验收七、质量保证措施八、工程质量自我评价一、工程概况及主要工程量1.1、本工程位于上海市浦东国际机场，屋面结构为钢结构全框架。由于屋面汇水面积较大，且汇水组织情况复杂，建筑等级要求为市级重点工程，立面要求简洁美观，对雨水系统排水要求很高，因而十分适合采纳屋面虹吸排水系统。1.2、本工程主要屋面雨水排水采纳先进的虹吸压力式排水系统，由捷流虹吸技术咨询(上海)有限公司设计方承担的屋面雨水排水面积为 18.58 万m²(详见询价图中阴影部分，最终面积以图纸为准),在设置雨水虹吸系统的屋面上将汇入屋面天沟中的雨水采纳虹吸排水的方法排到地面。本工程屋面雨量是根据项目情况及虹吸式雨水排水系统工程技术要求进行计算和设计施工,其中主楼有 72 个系统、长廊有 161 个系统、连机廊有 8 个 系统。1.3、主楼及长廊钢管脚手架搭拆工程位于上海浦东国际机场，根据甲方的要求，本工程使用钢管脚手架。根据项目的要求，需要搭设条排钢脚手、独立架钢脚手等。1.4 主要实物量航站楼部分的屋面（304 材质）主楼前车道边的立管（316 材质）名称规格单位数量名称规格单位数量虹吸雨水斗uv57套8虹吸雨水斗uv72套24虹吸雨水斗uv72套120316UV 专用不锈钢管76米977虹吸雨水斗uv107套174316UV 专用不锈钢管114米230虹吸雨水斗uv122套92316UV 专用不锈钢管133米26304UV 专用不锈钢管51米10304UV 专用不锈钢管57米20304UV 专用不锈钢管63米40304UV 专用不锈钢管76米800304UV 专用不锈钢管89米4600304UV 专用不锈钢管114米2400304UV 专用不锈钢管133米1900304UV 专用不锈钢管159米2800304UV 专用不锈钢管219米4300304UV 专用不锈钢管273米500304UV 专用不锈钢管324米80304UV 专用不锈钢管355米15304UV 专用不锈钢管406米20二、工程参建单位：设计单位：上海现代设计集团华东建筑设计讨论院监理单位：上海建科建设监理咨询有限公司总包单位：上海建工（集团）总公司土建单位：上海建工股份有限公司安装单位：上海市安装工程有限公司三、 工程质量目标：虹吸雨水排水系统安装必须获得上海市安装优质工程“申安杯奖”四、本工程执行下列施工及验收法律规范、技术法律规范、规程：4.1、建筑给水排水设计法律规范（GB50015-2025）4.2、建筑给水排水及采暖工程...
