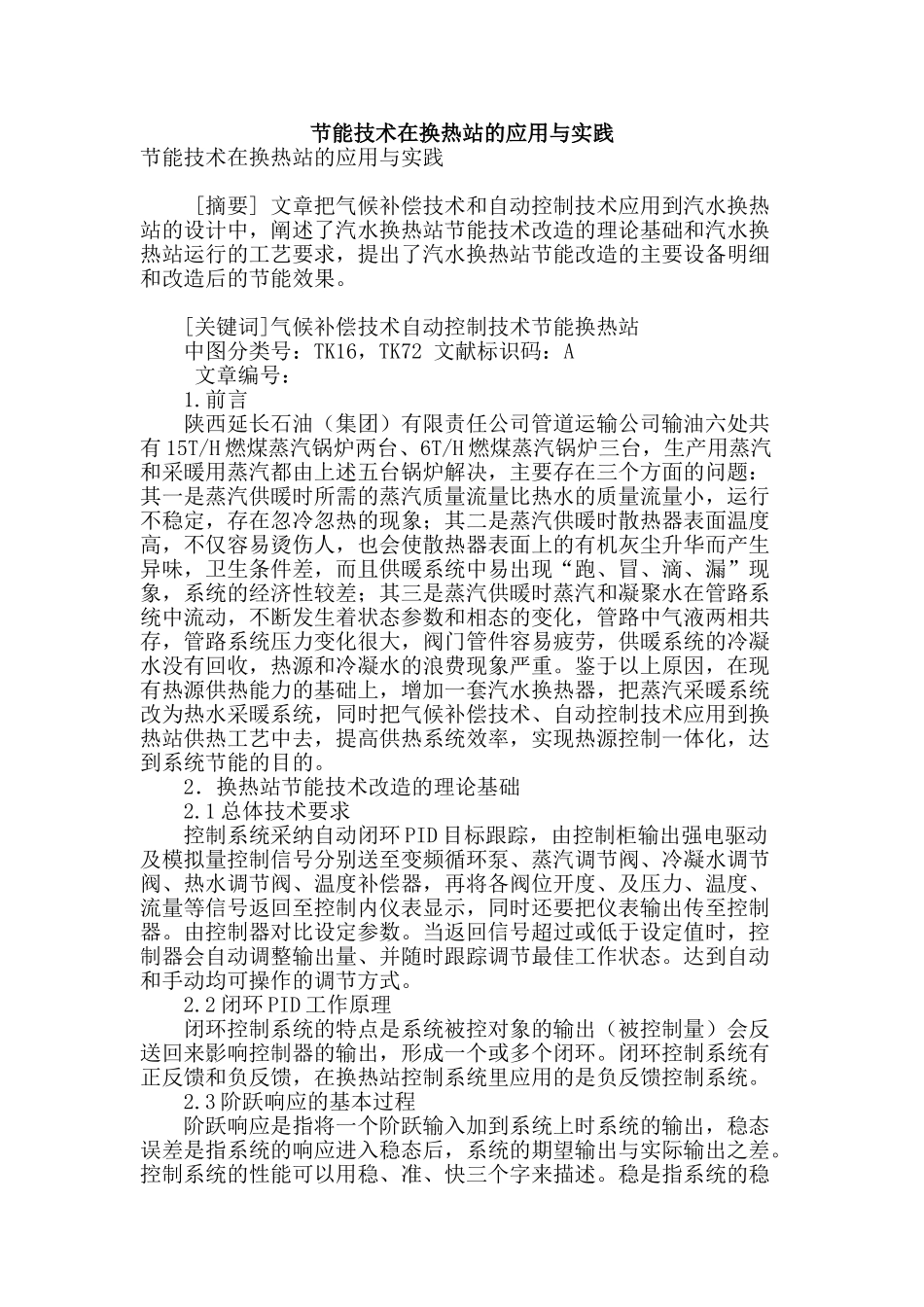

节能技术在换热站的应用与实践节能技术在换热站的应用与实践 [摘要] 文章把气候补偿技术和自动控制技术应用到汽水换热站的设计中，阐述了汽水换热站节能技术改造的理论基础和汽水换热站运行的工艺要求，提出了汽水换热站节能改造的主要设备明细和改造后的节能效果。 [关键词]气候补偿技术自动控制技术节能换热站 中图分类号：TK16，TK72 文献标识码：A 文章编号： 1.前言 陕西延长石油（集团）有限责任公司管道运输公司输油六处共有 15T/H 燃煤蒸汽锅炉两台、6T/H 燃煤蒸汽锅炉三台，生产用蒸汽和采暖用蒸汽都由上述五台锅炉解决，主要存在三个方面的问题：其一是蒸汽供暖时所需的蒸汽质量流量比热水的质量流量小，运行不稳定，存在忽冷忽热的现象；其二是蒸汽供暖时散热器表面温度高，不仅容易烫伤人，也会使散热器表面上的有机灰尘升华而产生异味，卫生条件差，而且供暖系统中易出现“跑、冒、滴、漏”现象，系统的经济性较差；其三是蒸汽供暖时蒸汽和凝聚水在管路系统中流动，不断发生着状态参数和相态的变化，管路中气液两相共存，管路系统压力变化很大，阀门管件容易疲劳，供暖系统的冷凝水没有回收，热源和冷凝水的浪费现象严重。鉴于以上原因，在现有热源供热能力的基础上，增加一套汽水换热器，把蒸汽采暖系统改为热水采暖系统，同时把气候补偿技术、自动控制技术应用到换热站供热工艺中去，提高供热系统效率，实现热源控制一体化，达到系统节能的目的。 2．换热站节能技术改造的理论基础 2.1 总体技术要求 控制系统采纳自动闭环 PID 目标跟踪，由控制柜输出强电驱动及模拟量控制信号分别送至变频循环泵、蒸汽调节阀、冷凝水调节阀、热水调节阀、温度补偿器，再将各阀位开度、及压力、温度、流量等信号返回至控制内仪表显示，同时还要把仪表输出传至控制器。由控制器对比设定参数。当返回信号超过或低于设定值时，控制器会自动调整输出量、并随时跟踪调节最佳工作状态。达到自动和手动均可操作的调节方式。 2.2 闭环 PID 工作原理 闭环控制系统的特点是系统被控对象的输出（被控制量）会反送回来影响控制器的输出，形成一个或多个闭环。闭环控制系统有正反馈和负反馈，在换热站控制系统里应用的是负反馈控制系统。 2.3 阶跃响应的基本过程 阶跃响应是指将一个阶跃输入加到系统上时系统的输出，稳态误差是指系统的响应进入稳态后，系统的期望输出与实际输出之差。控制系统的性能可以用稳、准、快三个字来描述。稳...
