蒸压轻质加气混凝土板—alc板施工工法

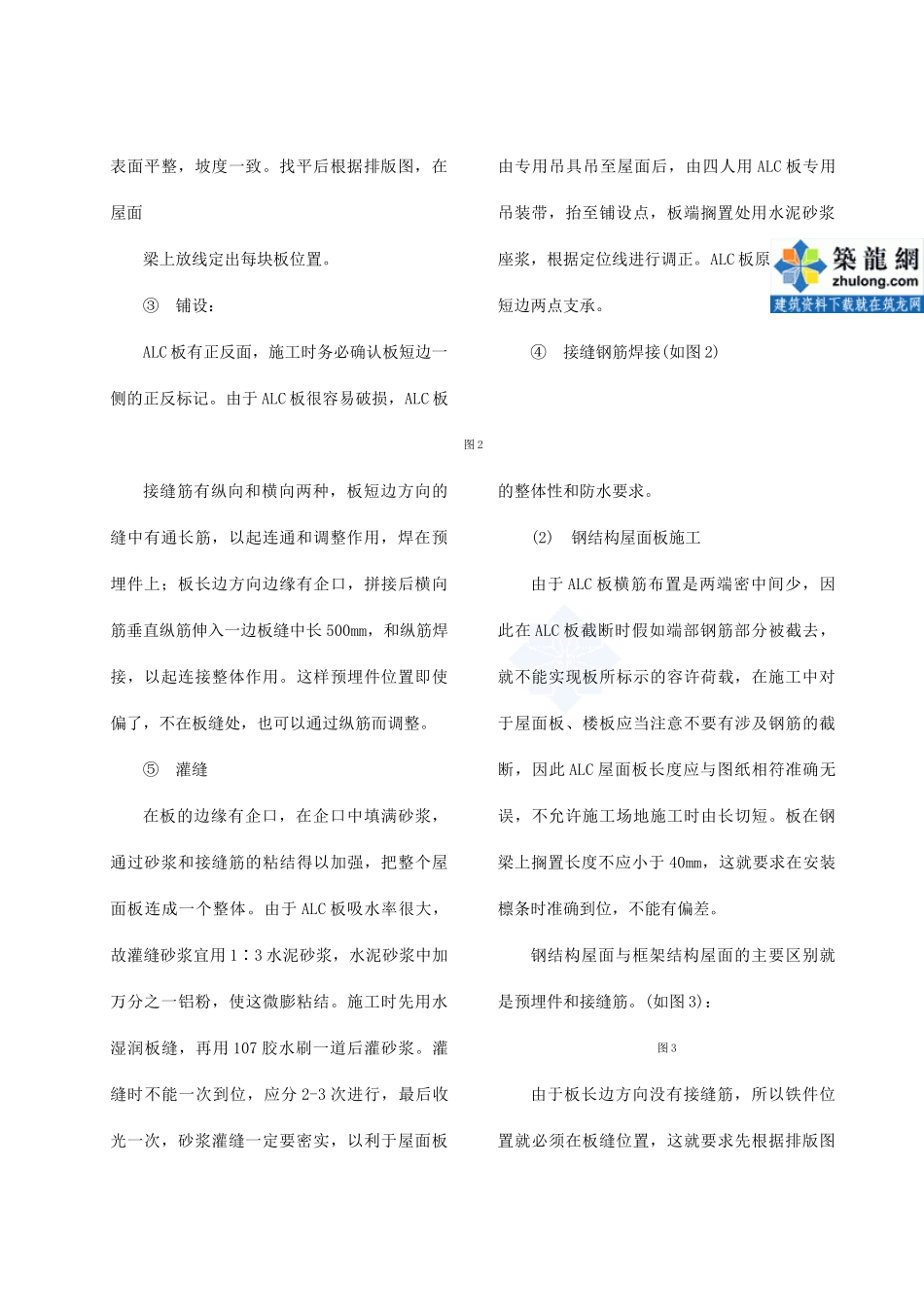

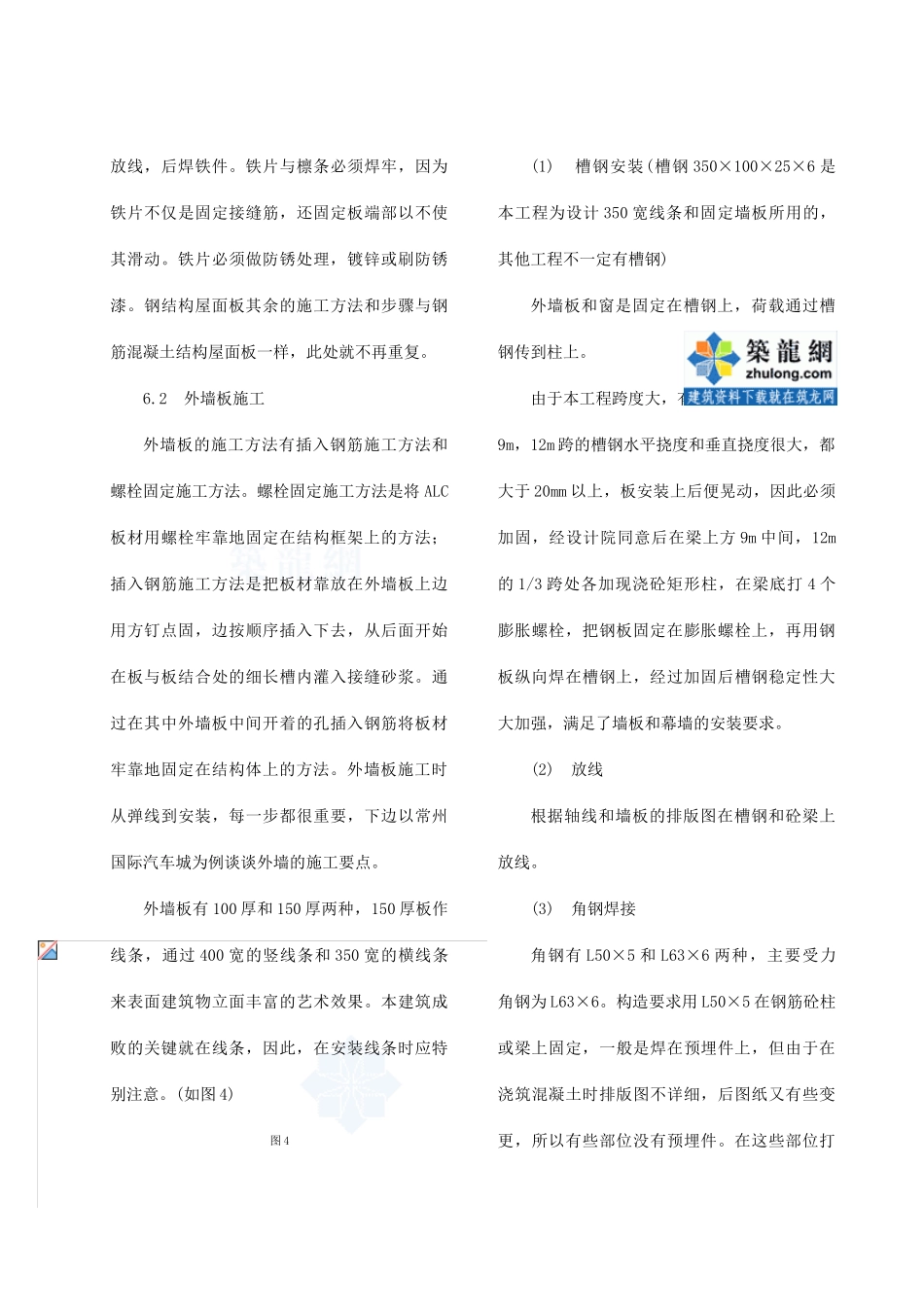

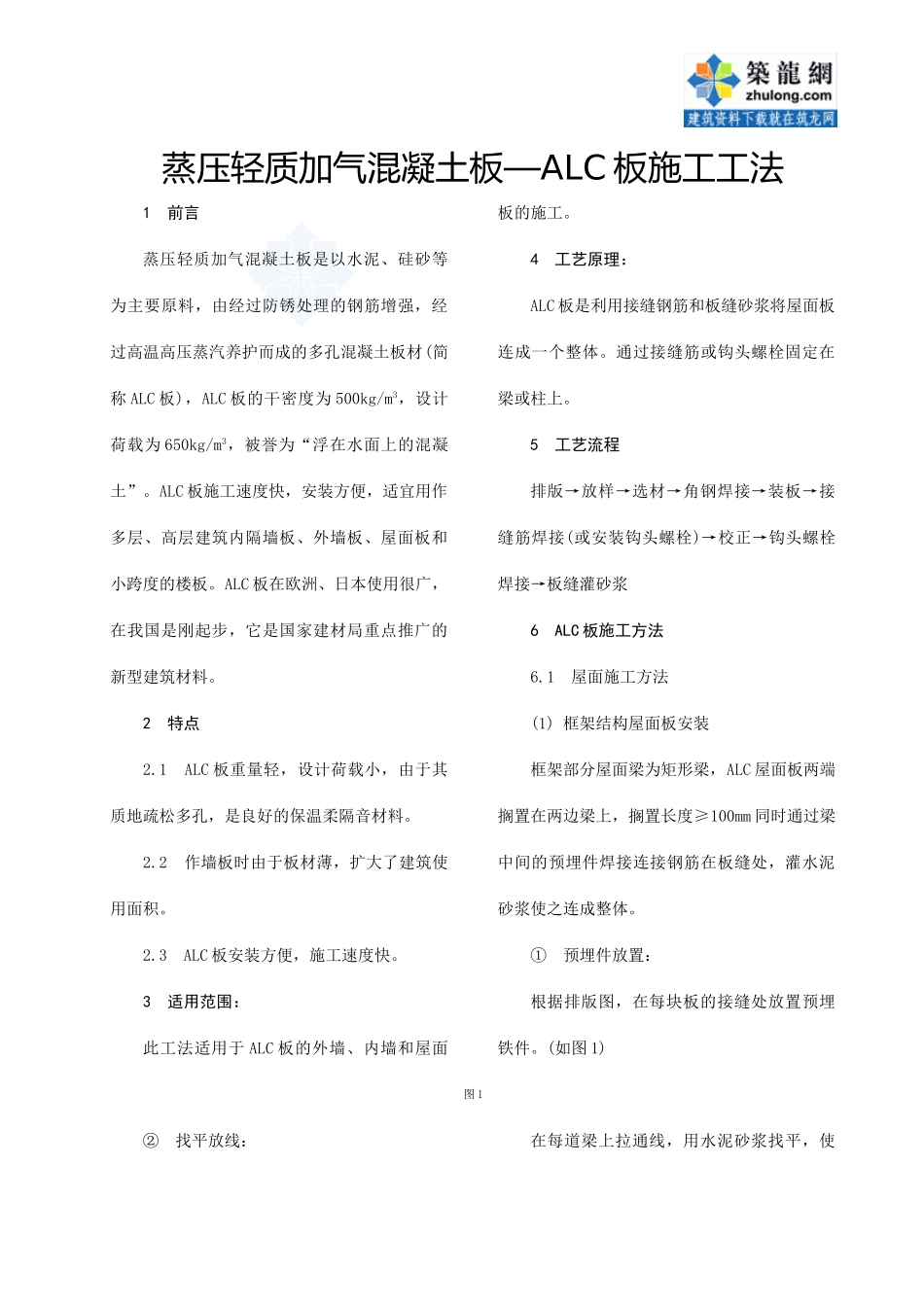

蒸压轻质加气混凝土板—ALC 板施工工法1 前言蒸压轻质加气混凝土板是以水泥、硅砂等为主要原料，由经过防锈处理的钢筋增强，经过高温高压蒸汽养护而成的多孔混凝土板材(简称 ALC 板)，ALC 板的干密度为 500kg/m3，设计荷载为 650kg/m3，被誉为“浮在水面上的混凝土”。ALC 板施工速度快，安装方便，适宜用作多层、高层建筑内隔墙板、外墙板、屋面板和小跨度的楼板。ALC 板在欧洲、日本使用很广，在我国是刚起步，它是国家建材局重点推广的新型建筑材料。2 特点2.1 ALC 板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温柔隔音材料。2.2 作墙板时由于板材薄，扩大了建筑使用面积。2.3 ALC 板安装方便，施工速度快。3 适用范围：此工法适用于 ALC 板的外墙、内墙和屋面板的施工。4 工艺原理：ALC 板是利用接缝钢筋和板缝砂浆将屋面板连成一个整体。通过接缝筋或钩头螺栓固定在梁或柱上。5 工艺流程排版→放样→选材→角钢焊接→装板→接缝筋焊接(或安装钩头螺栓)→校正→钩头螺栓焊接→板缝灌砂浆6 ALC 板施工方法6.1 屋面施工方法(1) 框架结构屋面板安装框架部分屋面梁为矩形梁，ALC 屋面板两端搁置在两边梁上，搁置长度≥100mm 同时通过梁中间的预埋件焊接连接钢筋在板缝处，灌水泥砂浆使之连成整体。① 预埋件放置：根据排版图，在每块板的接缝处放置预埋铁件。(如图 1)图 1② 找平放线：在每道梁上拉通线，用水泥砂浆找平，使表面平整，坡度一致。找平后根据排版图，在屋面梁上放线定出每块板位置。③ 铺设：ALC 板有正反面，施工时务必确认板短边一侧的正反标记。由于 ALC 板很容易破损，ALC 板由专用吊具吊至屋面后，由四人用 ALC 板专用吊装带，抬至铺设点，板端搁置处用水泥砂浆座浆，根据定位线进行调正。ALC 板原则上是梁短边两点支承。④ 接缝钢筋焊接(如图 2)图 2接缝筋有纵向和横向两种，板短边方向的缝中有通长筋，以起连通和调整作用，焊在预埋件上；板长边方向边缘有企口，拼接后横向筋垂直纵筋伸入一边板缝中长 500mm，和纵筋焊接，以起连接整体作用。这样预埋件位置即使偏了，不在板缝处，也可以通过纵筋而调整。⑤ 灌缝在板的边缘有企口，在企口中填满砂浆，通过砂浆和接缝筋的粘结得以加强，把整个屋面板连成一个整体。由于 ALC 板吸水率很大，故灌缝砂浆宜用 1∶3 水泥砂浆，水泥砂浆中加万分之一铝粉，使这微膨粘结。施工时先用水湿润板缝，再用 107 胶水刷一道后灌...
