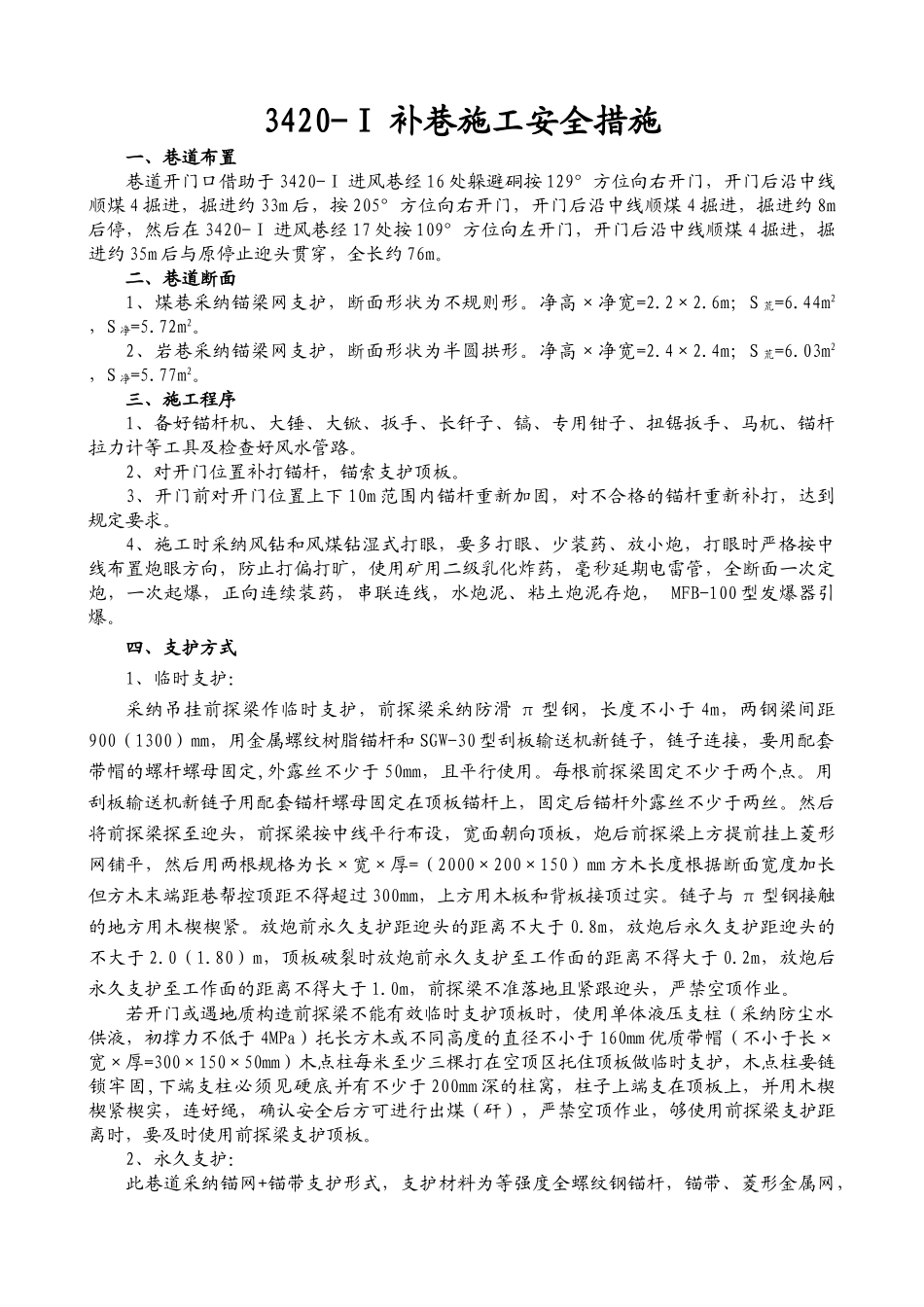

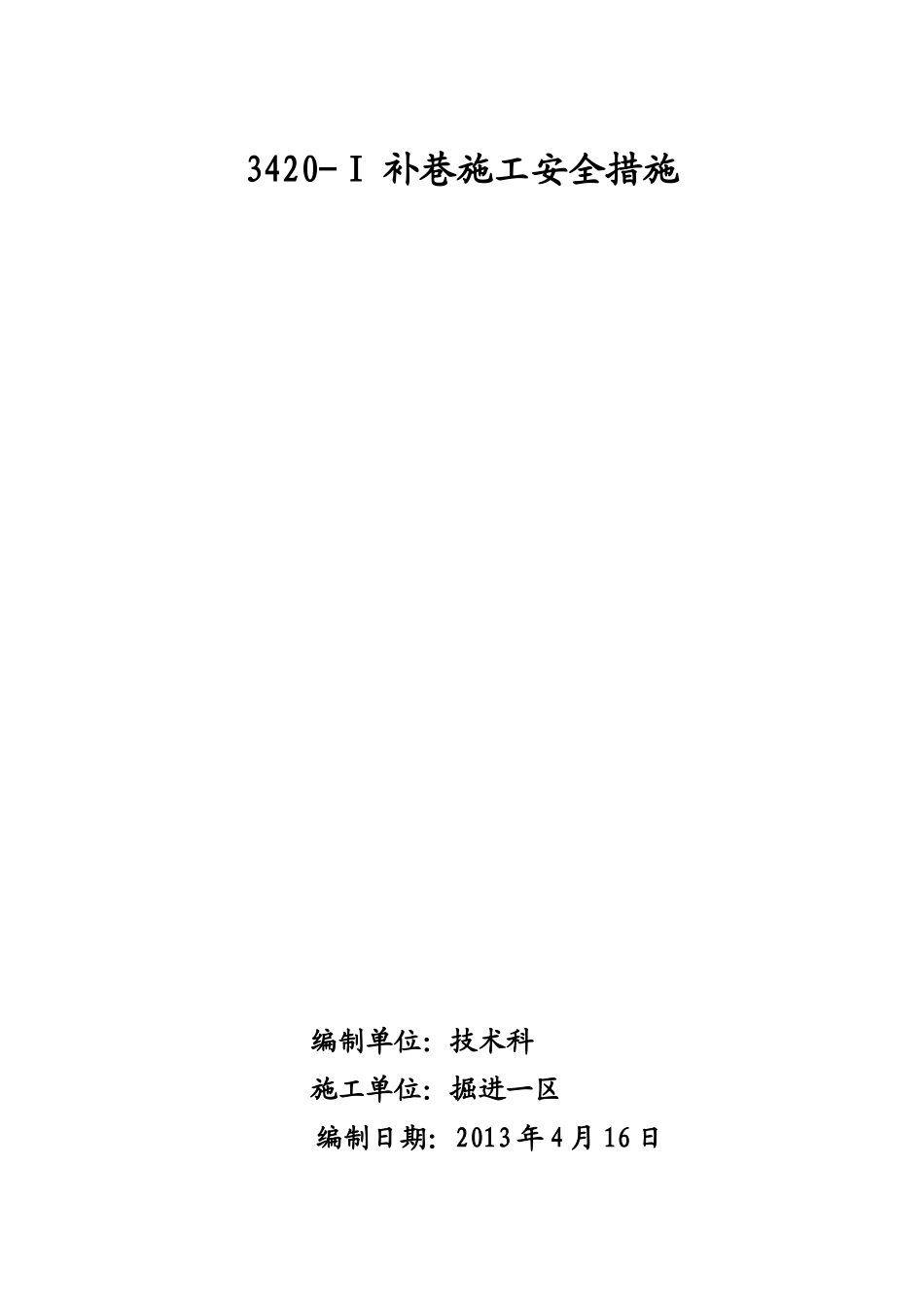

3420-Ⅰ 补巷施工安全措施编制单位：技术科施工单位：掘进一区 编制日期：2013 年 4 月 16 日3420-Ⅰ 补巷施工安全措施一、巷道布置巷道开门口借助于 3420-Ⅰ 进风巷经 16 处躲避硐按 129°方位向右开门，开门后沿中线顺煤 4 掘进，掘进约 33m 后，按 205°方位向右开门，开门后沿中线顺煤 4 掘进，掘进约 8m后停，然后在 3420-Ⅰ 进风巷经 17 处按 109°方位向左开门，开门后沿中线顺煤 4 掘进，掘进约 35m 后与原停止迎头贯穿，全长约 76m。二、巷道断面1、煤巷采纳锚梁网支护，断面形状为不规则形。净高×净宽=2.2×2.6m；S 荒=6.44m2 ，S 净=5.72m2。2、岩巷采纳锚梁网支护，断面形状为半圆拱形。净高×净宽=2.4×2.4m；S 荒=6.03m2 ，S 净=5.77m2。三、施工程序1、备好锚杆机、大锤、大锨、扳手、长钎子、镐、专用钳子、扭锯扳手、马杌、锚杆拉力计等工具及检查好风水管路。2、对开门位置补打锚杆，锚索支护顶板。3、开门前对开门位置上下 10m 范围内锚杆重新加固，对不合格的锚杆重新补打，达到规定要求。4、施工时采纳风钻和风煤钻湿式打眼，要多打眼、少装药、放小炮，打眼时严格按中线布置炮眼方向，防止打偏打旷，使用矿用二级乳化炸药，毫秒延期电雷管，全断面一次定炮，一次起爆，正向连续装药，串联连线，水炮泥、粘土炮泥存炮， MFB-100 型发爆器引爆。四、支护方式1、临时支护：采纳吊挂前探梁作临时支护，前探梁采纳防滑 π 型钢，长度不小于 4m，两钢梁间距900（1300）mm，用金属螺纹树脂锚杆和 SGW-30 型刮板输送机新链子，链子连接，要用配套带帽的螺杆螺母固定,外露丝不少于 50mm，且平行使用。每根前探梁固定不少于两个点。用刮板输送机新链子用配套锚杆螺母固定在顶板锚杆上，固定后锚杆外露丝不少于两丝。然后将前探梁探至迎头，前探梁按中线平行布设，宽面朝向顶板，炮后前探梁上方提前挂上菱形网铺平，然后用两根规格为长×宽×厚=（2000×200×150）mm 方木长度根据断面宽度加长但方木末端距巷帮控顶距不得超过 300mm，上方用木板和背板接顶过实。链子与 π 型钢接触的地方用木楔楔紧。放炮前永久支护距迎头的距离不大于 0.8m，放炮后永久支护距迎头的不大于 2.0（1.80）m，顶板破裂时放炮前永久支护至工作面的距离不得大于 0.2m，放炮后永久支护至工作面的距离不得大于 1.0m，前探梁不准落地且紧跟迎头，严禁空顶作业。若开门或遇地质构造前探梁不能有效临时支...
