袋桩砂井施工技术

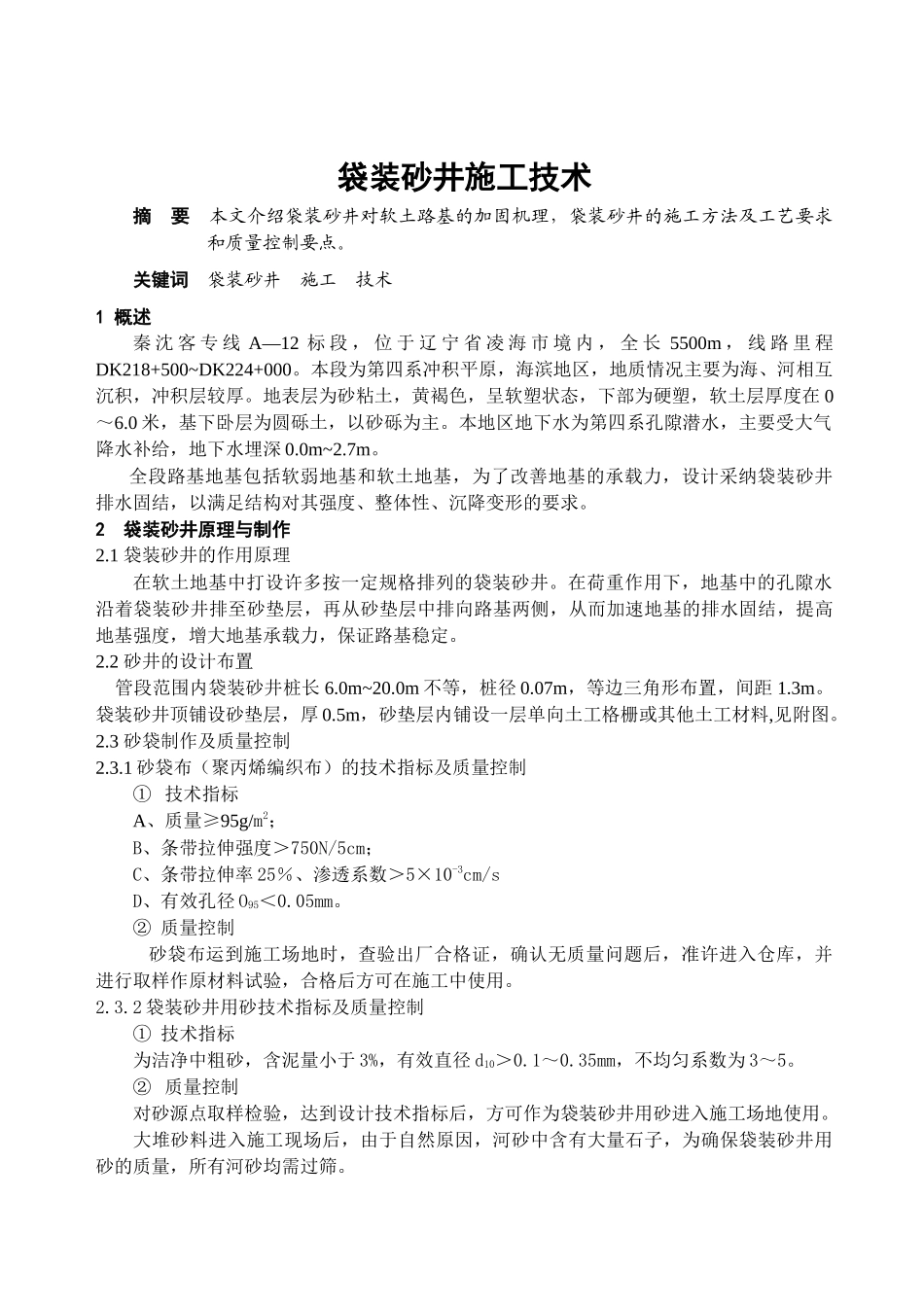

袋装砂井施工技术摘 要 本文介绍袋装砂井对软土路基的加固机理，袋装砂井的施工方法及工艺要求和质量控制要点。关键词 袋装砂井 施工 技术1 概述秦 沈 客 专 线 A—12 标 段 ， 位 于 辽 宁 省 凌 海 市 境 内 ， 全 长 5500m ， 线 路 里 程DK218+500~DK224+000。本段为第四系冲积平原，海滨地区，地质情况主要为海、河相互沉积，冲积层较厚。地表层为砂粘土，黄褐色，呈软塑状态，下部为硬塑，软土层厚度在 0～6.0 米，基下卧层为圆砾土，以砂砾为主。本地区地下水为第四系孔隙潜水，主要受大气降水补给，地下水埋深 0.0m~2.7m。全段路基地基包括软弱地基和软土地基，为了改善地基的承载力，设计采纳袋装砂井排水固结，以满足结构对其强度、整体性、沉降变形的要求。2 袋装砂井原理与制作2.1 袋装砂井的作用原理在软土地基中打设许多按一定规格排列的袋装砂井。在荷重作用下，地基中的孔隙水沿着袋装砂井排至砂垫层，再从砂垫层中排向路基两侧，从而加速地基的排水固结，提高地基强度，增大地基承载力，保证路基稳定。2.2 砂井的设计布置 管段范围内袋装砂井桩长 6.0m~20.0m 不等，桩径 0.07m，等边三角形布置，间距 1.3m。袋装砂井顶铺设砂垫层，厚 0.5m，砂垫层内铺设一层单向土工格栅或其他土工材料,见附图。2.3 砂袋制作及质量控制2.3.1 砂袋布（聚丙烯编织布）的技术指标及质量控制① 技术指标A、质量≥95g/m2；B、条带拉伸强度＞750N/5cm；C、条带拉伸率 25％、渗透系数＞5×10-3cm/sD、有效孔径 O95＜0.05mm。② 质量控制砂袋布运到施工场地时，查验出厂合格证，确认无质量问题后，准许进入仓库，并进行取样作原材料试验，合格后方可在施工中使用。2.3.2 袋装砂井用砂技术指标及质量控制① 技术指标为洁净中粗砂，含泥量小于 3%，有效直径 d10＞0.1～0.35mm，不均匀系数为 3～5。② 质量控制对砂源点取样检验，达到设计技术指标后，方可作为袋装砂井用砂进入施工场地使用。大堆砂料进入施工现场后，由于自然原因，河砂中含有大量石子，为确保袋装砂井用砂的质量，所有河砂均需过筛。2.3.3 砂袋质量要求及制作① 质量要求袋装砂井灌砂率须达到 95%以上，且砂袋保持顺直畅通，每一砂袋充填密实，袋口扎牢。为保证砂袋伸入砂垫层 30cm，实际砂袋长度应大于设计长度 30cm。② 制作一般采纳搭工作平台制作砂袋，平台宽为 3~5m，长为 7~10m，斜板的斜度以扰动砂袋后砂粒能自...
