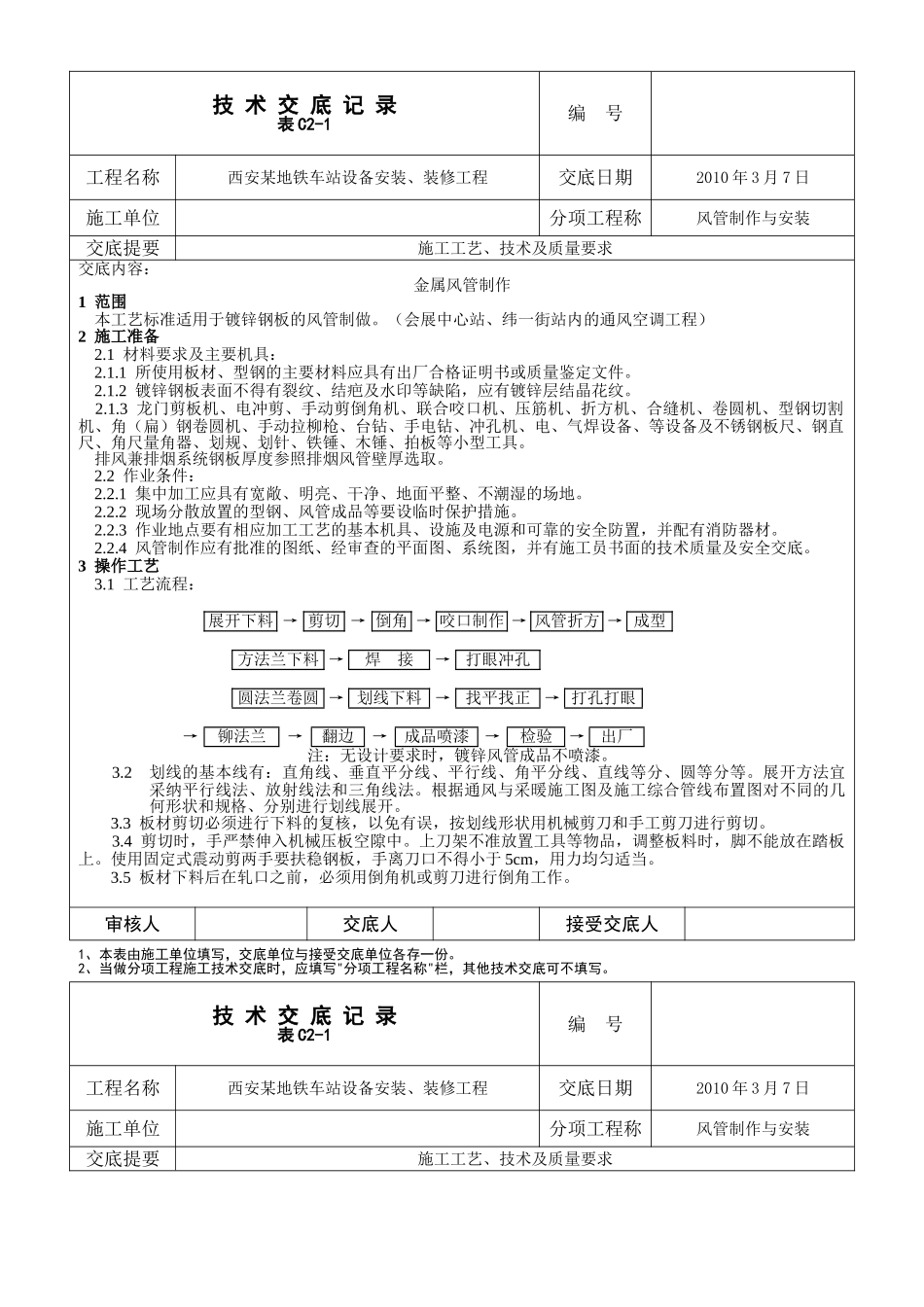

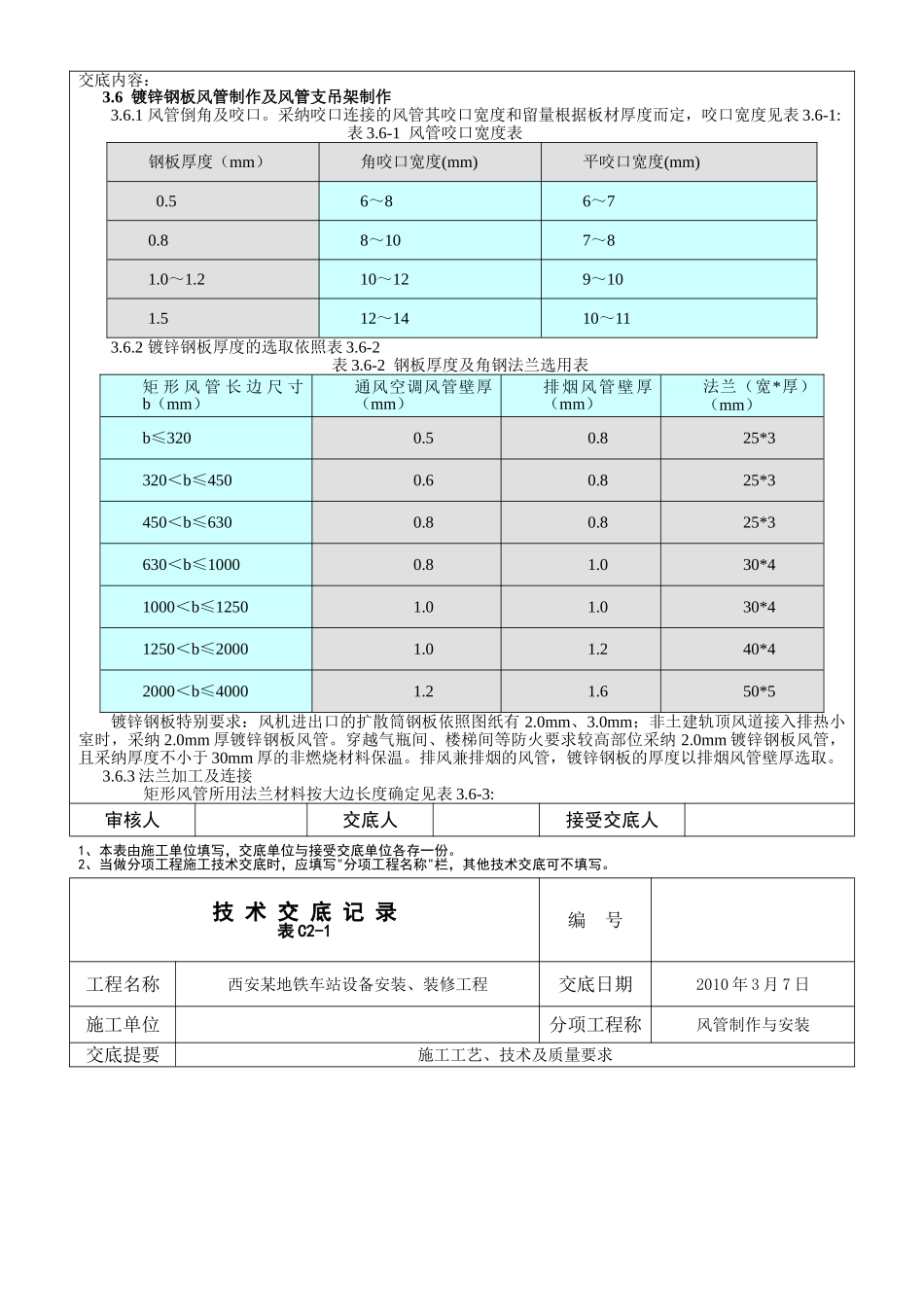

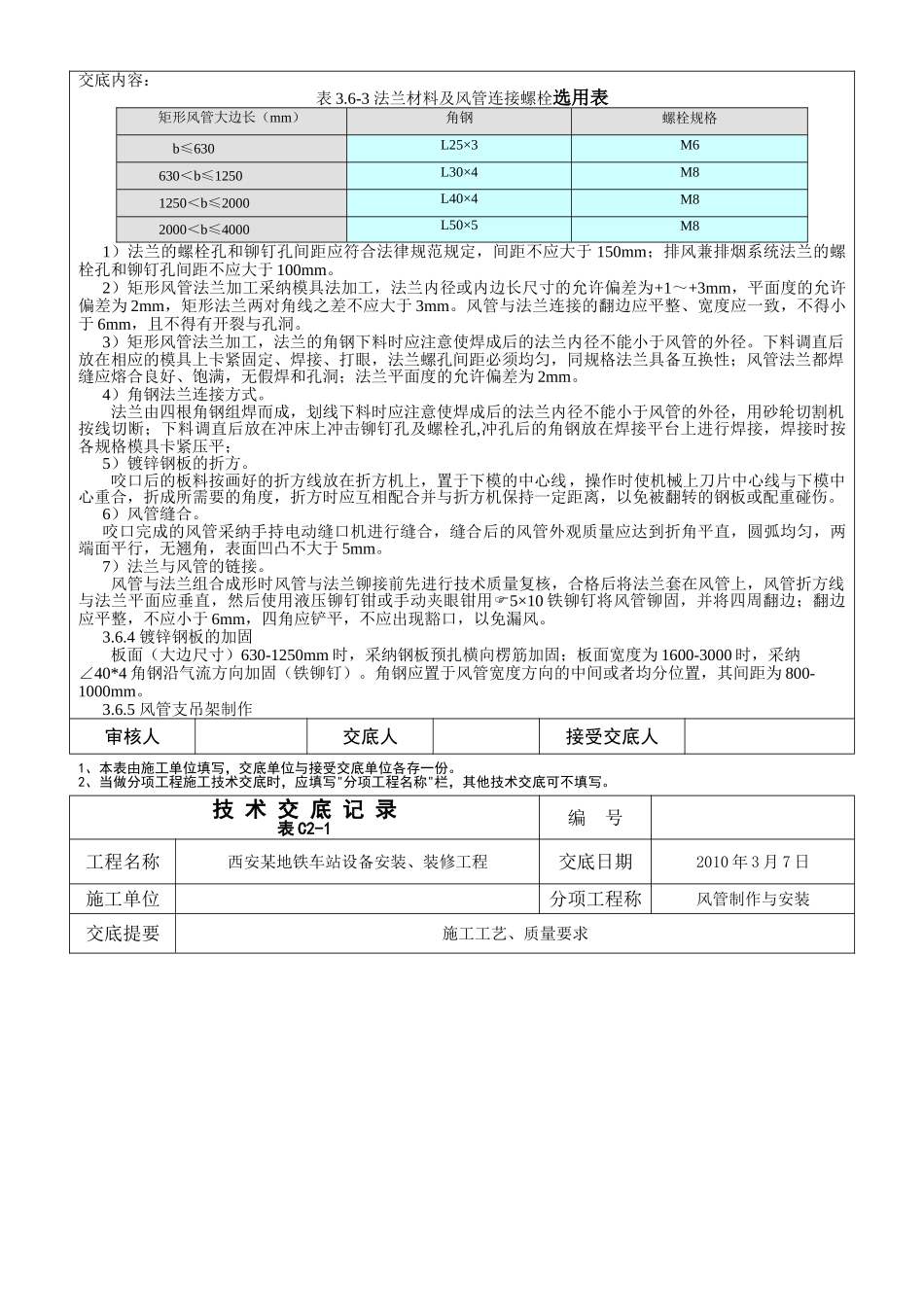

技 术 交 底 记 录 表 C2-1编 号工程名称西安某地铁车站设备安装、装修工程交底日期2010 年 3 月 7 日施工单位分项工程称风管制作与安装交底提要施工工艺、技术及质量要求交底内容：金属风管制作1 范围 本工艺标准适用于镀锌钢板的风管制做。（会展中心站、纬一街站内的通风空调工程）2 施工准备 2.1 材料要求及主要机具： 2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质量鉴定文件。 2.1.2 镀锌钢板表面不得有裂纹、结疤及水印等缺陷，应有镀锌层结晶花纹。 2.1.3 龙门剪板机、电冲剪、手动剪倒角机、联合咬口机、压筋机、折方机、合缝机、卷圆机、型钢切割机、角（扁）钢卷圆机、手动拉柳枪、台钻、手电钻、冲孔机、电、气焊设备、等设备及不锈钢板尺、钢直尺、角尺量角器、划规、划针、铁锤、木锤、拍板等小型工具。 排风兼排烟系统钢板厚度参照排烟风管壁厚选取。 2.2 作业条件： 2.2.1 集中加工应具有宽敞、明亮、干净、地面平整、不潮湿的场地。 2.2.2 现场分散放置的型钢、风管成品等要设临时保护措施。 2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防置，并配有消防器材。 2.2.4 风管制作应有批准的图纸、经审查的平面图、系统图，并有施工员书面的技术质量及安全交底。3 操作工艺 3.1 工艺流程：展开下料 → 剪切 → 倒角 → 咬口制作 → 风管折方 → 成型方法兰下料 →焊 接→打眼冲孔圆法兰卷圆 → 划线下料 →找平找正→ 打孔打眼 →铆法兰→翻边→成品喷漆→检验→出厂注：无设计要求时，镀锌风管成品不喷漆。3.2划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采纳平行线法、放射线法和三角线法。根据通风与采暖施工图及施工综合管线布置图对不同的几何形状和规格、分别进行划线展开。3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。3.4 剪切时，手严禁伸入机械压板空隙中。上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于 5cm，用力均匀适当。3.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。 审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。技 术 交 ...
