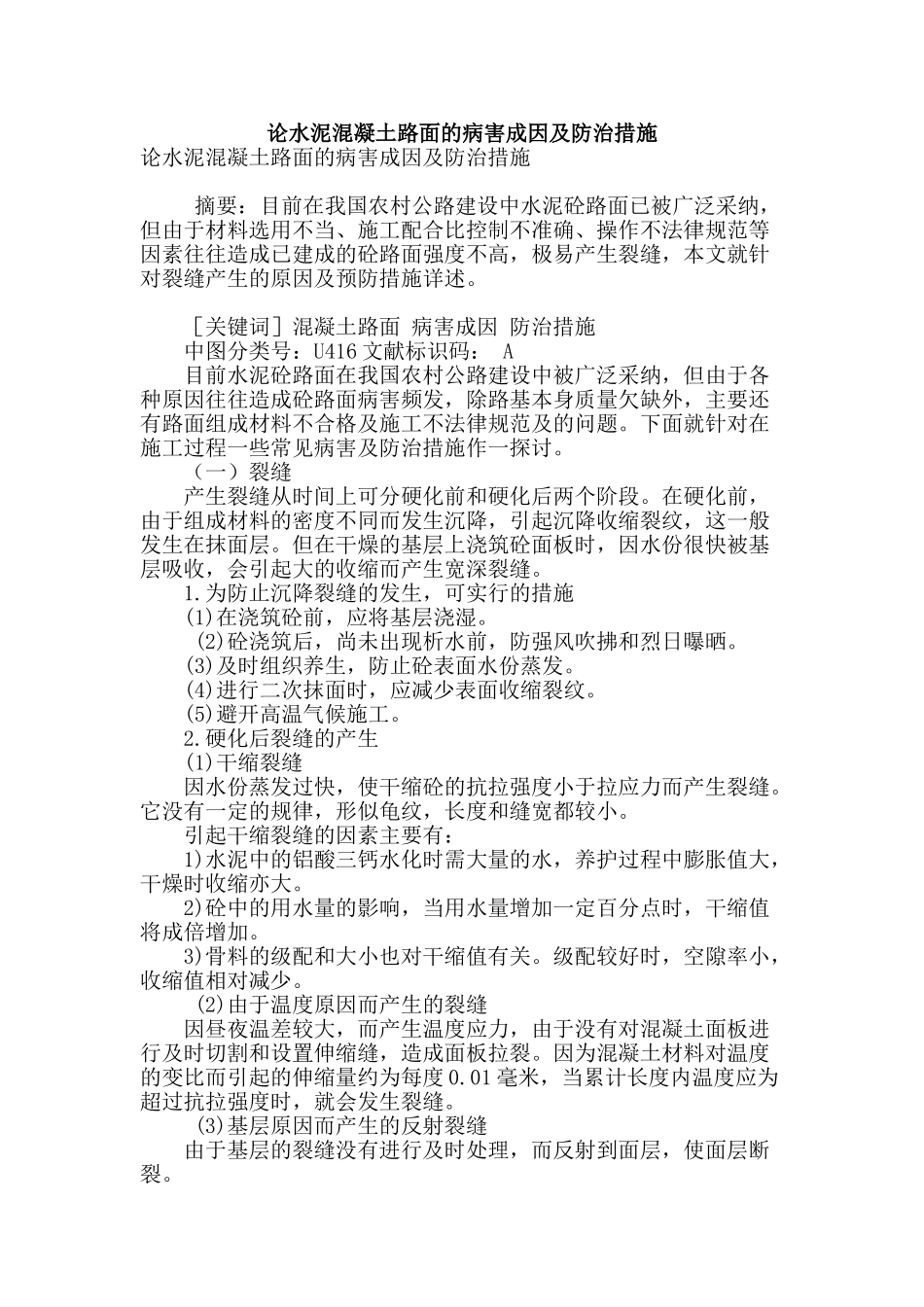

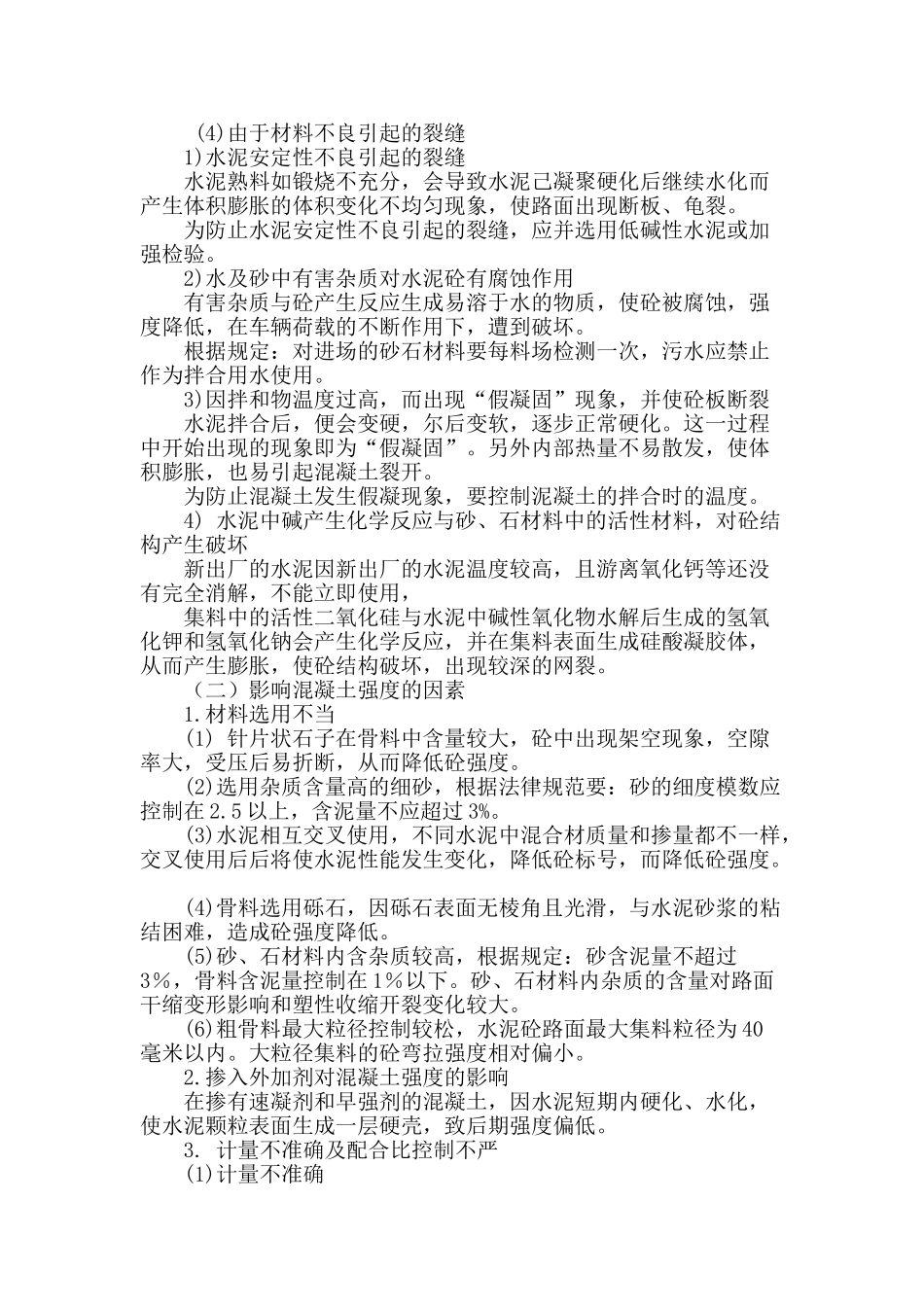

论水泥混凝土路面的病害成因及防治措施论水泥混凝土路面的病害成因及防治措施 摘要：目前在我国农村公路建设中水泥砼路面已被广泛采纳，但由于材料选用不当、施工配合比控制不准确、操作不法律规范等因素往往造成已建成的砼路面强度不高，极易产生裂缝，本文就针对裂缝产生的原因及预防措施详述。 ［关键词］混凝土路面 病害成因 防治措施 中图分类号：U416 文献标识码： A 目前水泥砼路面在我国农村公路建设中被广泛采纳，但由于各种原因往往造成砼路面病害频发，除路基本身质量欠缺外，主要还有路面组成材料不合格及施工不法律规范及的问题。下面就针对在施工过程一些常见病害及防治措施作一探讨。 （一）裂缝 产生裂缝从时间上可分硬化前和硬化后两个阶段。在硬化前，由于组成材料的密度不同而发生沉降，引起沉降收缩裂纹，这一般发生在抹面层。但在干燥的基层上浇筑砼面板时，因水份很快被基层吸收，会引起大的收缩而产生宽深裂缝。 1.为防止沉降裂缝的发生，可实行的措施 (1)在浇筑砼前，应将基层浇湿。 (2)砼浇筑后，尚未出现析水前，防强风吹拂和烈日曝晒。 (3)及时组织养生，防止砼表面水份蒸发。 (4)进行二次抹面时，应减少表面收缩裂纹。 (5)避开高温气候施工。 2.硬化后裂缝的产生 (1)干缩裂缝 因水份蒸发过快，使干缩砼的抗拉强度小于拉应力而产生裂缝。它没有一定的规律，形似龟纹，长度和缝宽都较小。 引起干缩裂缝的因素主要有： 1)水泥中的铝酸三钙水化时需大量的水，养护过程中膨胀值大，干燥时收缩亦大。 2)砼中的用水量的影响，当用水量增加一定百分点时，干缩值将成倍增加。 3)骨料的级配和大小也对干缩值有关。级配较好时，空隙率小，收缩值相对减少。 (2)由于温度原因而产生的裂缝 因昼夜温差较大，而产生温度应力，由于没有对混凝土面板进行及时切割和设置伸缩缝，造成面板拉裂。因为混凝土材料对温度的变比而引起的伸缩量约为每度 0.01 毫米，当累计长度内温度应为超过抗拉强度时，就会发生裂缝。 (3)基层原因而产生的反射裂缝 由于基层的裂缝没有进行及时处理，而反射到面层，使面层断裂。 (4)由于材料不良引起的裂缝 1)水泥安定性不良引起的裂缝 水泥熟料如锻烧不充分，会导致水泥己凝聚硬化后继续水化而产生体积膨胀的体积变化不均匀现象，使路面出现断板、龟裂。 为防止水泥安定性不良引起的裂缝，应并选用低碱性水泥或加强检验。 2)水及砂中有害杂质对水泥砼有腐蚀作用 有害杂质...
