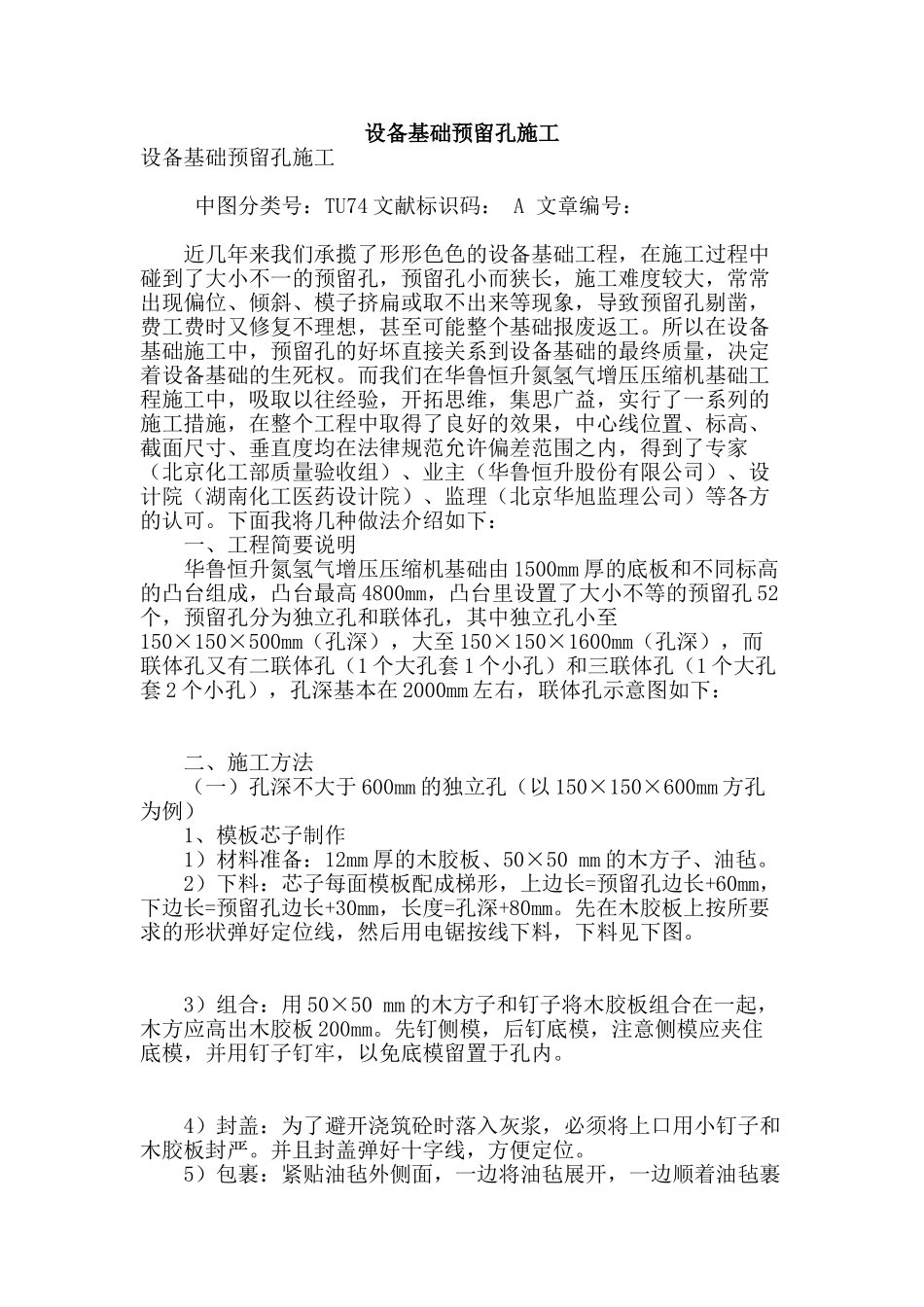

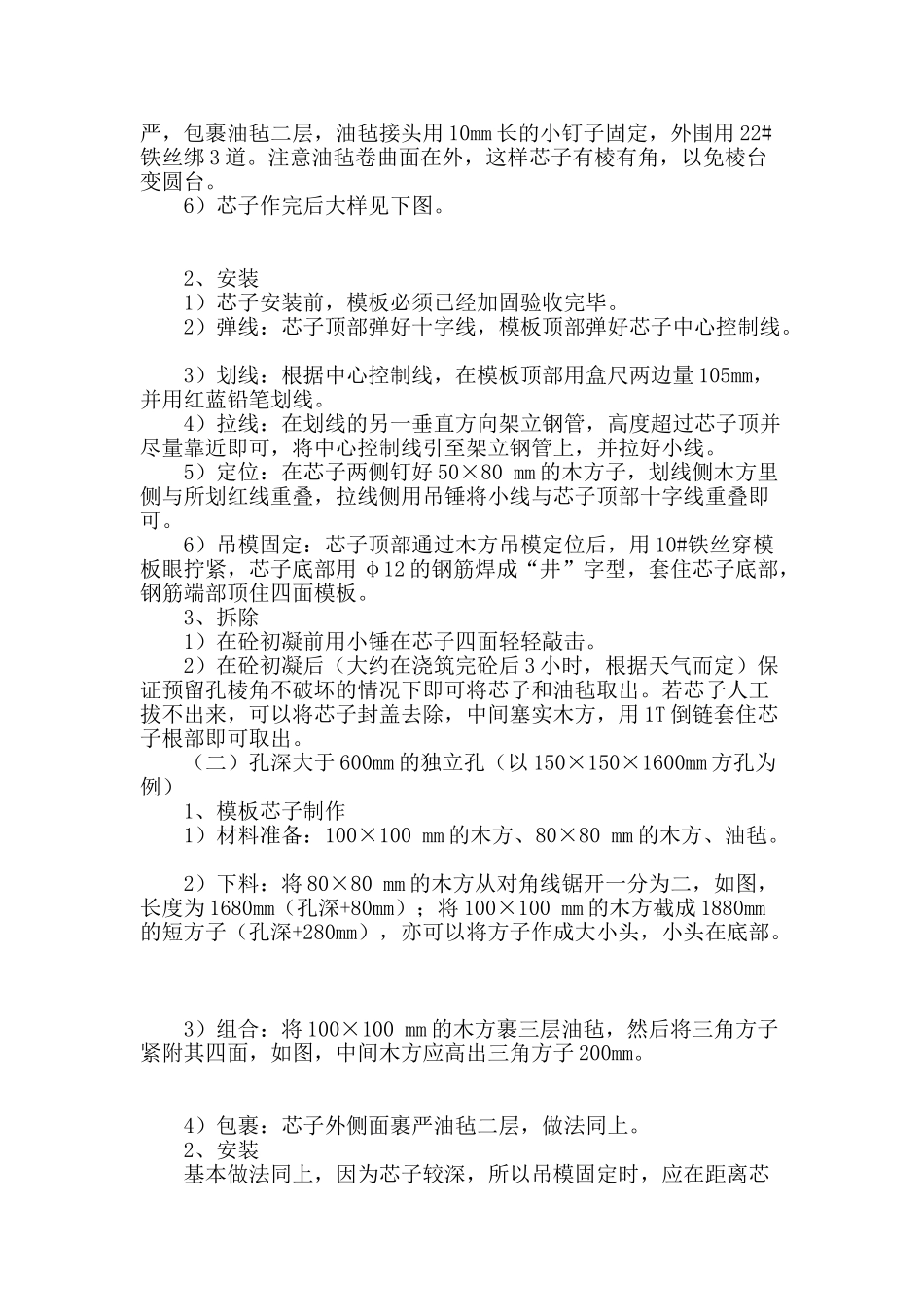

设备基础预留孔施工设备基础预留孔施工 中图分类号：TU74 文献标识码： A 文章编号： 近几年来我们承揽了形形色色的设备基础工程，在施工过程中碰到了大小不一的预留孔，预留孔小而狭长，施工难度较大，常常出现偏位、倾斜、模子挤扁或取不出来等现象，导致预留孔剔凿，费工费时又修复不理想，甚至可能整个基础报废返工。所以在设备基础施工中，预留孔的好坏直接关系到设备基础的最终质量，决定着设备基础的生死权。而我们在华鲁恒升氮氢气增压压缩机基础工程施工中，吸取以往经验，开拓思维，集思广益，实行了一系列的施工措施，在整个工程中取得了良好的效果，中心线位置、标高、截面尺寸、垂直度均在法律规范允许偏差范围之内，得到了专家（北京化工部质量验收组）、业主（华鲁恒升股份有限公司）、设计院（湖南化工医药设计院）、监理（北京华旭监理公司）等各方的认可。下面我将几种做法介绍如下： 一、工程简要说明 华鲁恒升氮氢气增压压缩机基础由 1500mm 厚的底板和不同标高的凸台组成，凸台最高 4800mm，凸台里设置了大小不等的预留孔 52个，预留孔分为独立孔和联体孔，其中独立孔小至150×150×500mm（孔深），大至 150×150×1600mm（孔深），而联体孔又有二联体孔（1 个大孔套 1 个小孔）和三联体孔（1 个大孔套 2 个小孔），孔深基本在 2000mm 左右，联体孔示意图如下： 二、施工方法 （一）孔深不大于 600mm 的独立孔（以 150×150×600mm 方孔为例） 1、模板芯子制作 1）材料准备：12mm 厚的木胶板、50×50 mm 的木方子、油毡。 2）下料：芯子每面模板配成梯形，上边长=预留孔边长+60mm，下边长=预留孔边长+30mm，长度=孔深+80mm。先在木胶板上按所要求的形状弹好定位线，然后用电锯按线下料，下料见下图。 3）组合：用 50×50 mm 的木方子和钉子将木胶板组合在一起，木方应高出木胶板 200mm。先钉侧模，后钉底模，注意侧模应夹住底模，并用钉子钉牢，以免底模留置于孔内。 4）封盖：为了避开浇筑砼时落入灰浆，必须将上口用小钉子和木胶板封严。并且封盖弹好十字线，方便定位。 5）包裹：紧贴油毡外侧面，一边将油毡展开，一边顺着油毡裹严，包裹油毡二层，油毡接头用 10mm 长的小钉子固定，外围用 22#铁丝绑 3 道。注意油毡卷曲面在外，这样芯子有棱有角，以免棱台变圆台。 6）芯子作完后大样见下图。 2、安装 1）芯子安装前，模板必须已经加固验收完毕。 2）弹线：芯子顶部弹好...
