设计审图制度4宝龙地产设计要点

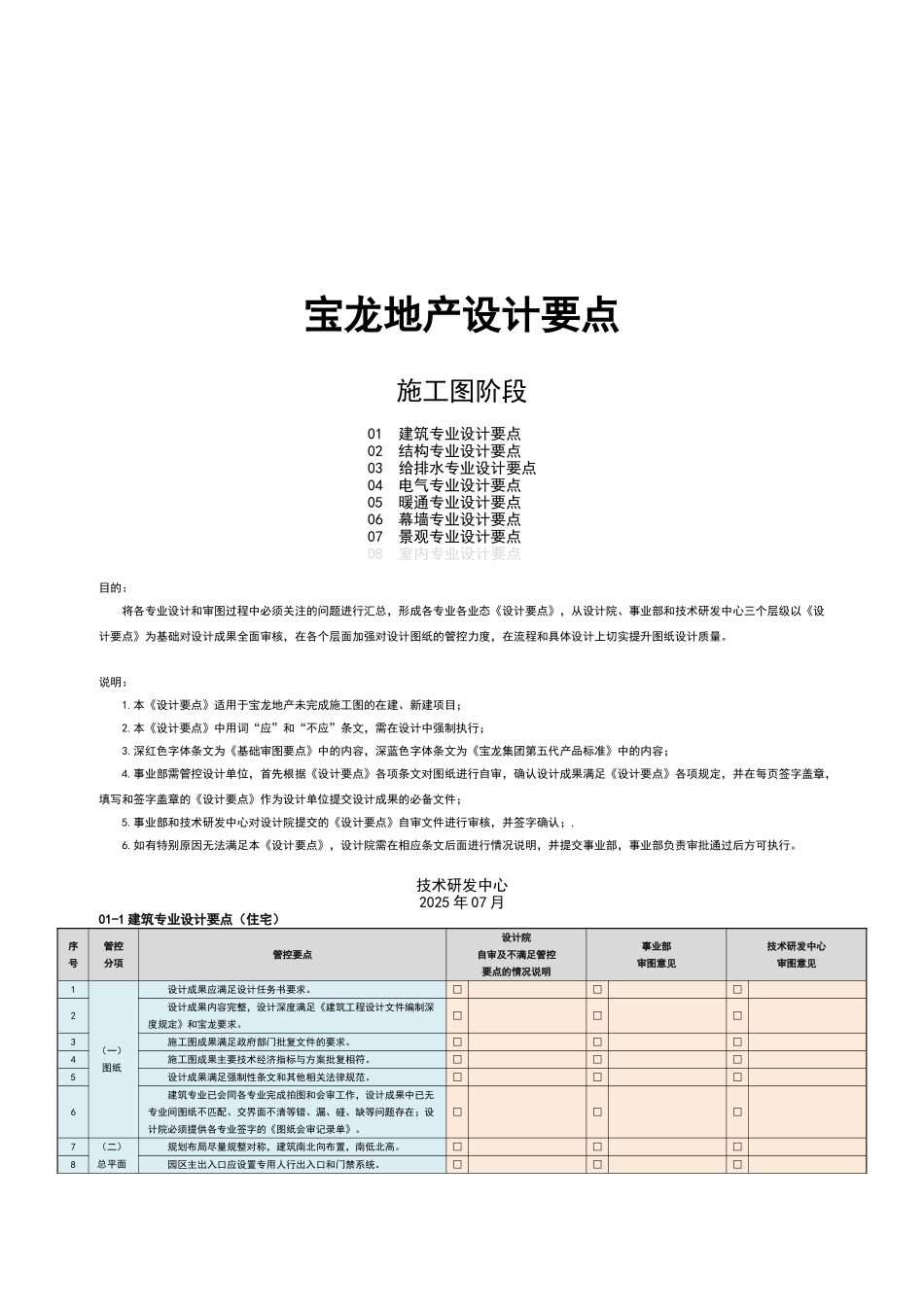

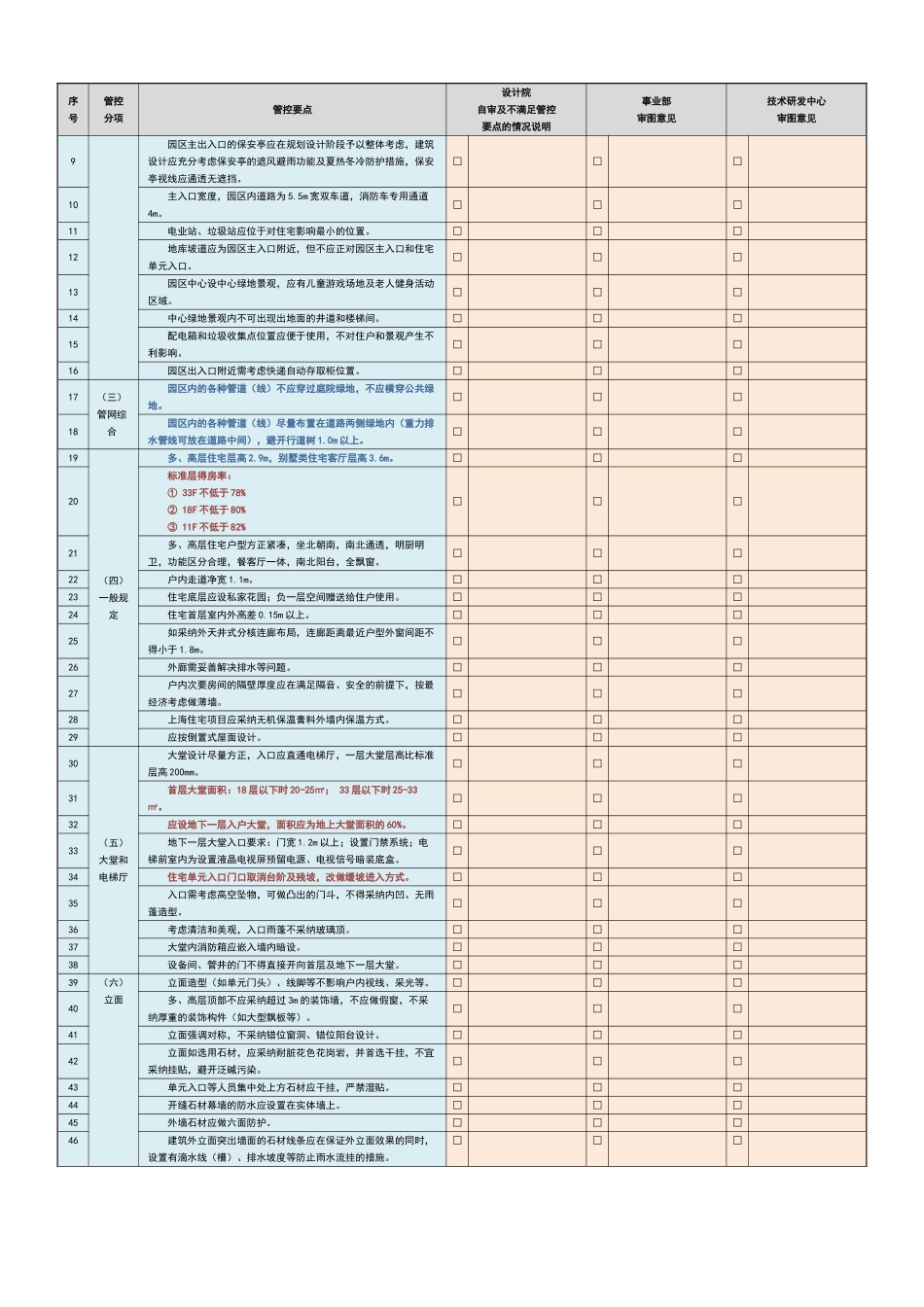

宝龙地产设计要点施工图阶段01 建筑专业设计要点 02 结构专业设计要点 03 给排水专业设计要点 04 电气专业设计要点 05 暖通专业设计要点 06 幕墙专业设计要点 07 景观专业设计要点08 室内专业设计要点目的：将各专业设计和审图过程中必须关注的问题进行汇总，形成各专业各业态《设计要点》，从设计院、事业部和技术研发中心三个层级以《设计要点》为基础对设计成果全面审核，在各个层面加强对设计图纸的管控力度，在流程和具体设计上切实提升图纸设计质量。说明：1.本《设计要点》适用于宝龙地产未完成施工图的在建、新建项目；2.本《设计要点》中用词“应”和“不应”条文，需在设计中强制执行；3.深红色字体条文为《基础审图要点》中的内容，深蓝色字体条文为《宝龙集团第五代产品标准》中的内容；4.事业部需管控设计单位，首先根据《设计要点》各项条文对图纸进行自审，确认设计成果满足《设计要点》各项规定，并在每页签字盖章，填写和签字盖章的《设计要点》作为设计单位提交设计成果的必备文件；5.事业部和技术研发中心对设计院提交的《设计要点》自审文件进行审核，并签字确认；,6.如有特别原因无法满足本《设计要点》，设计院需在相应条文后面进行情况说明，并提交事业部，事业部负责审批通过后方可执行。技术研发中心2025 年 07 月01-1 建筑专业设计要点（住宅）序号管控分项管控要点设计院自审及不满足管控要点的情况说明事业部审图意见 技术研发中心审图意见 1（一）图纸设计成果应满足设计任务书要求。□□□2设计成果内容完整，设计深度满足《建筑工程设计文件编制深度规定》和宝龙要求。□□□3施工图成果满足政府部门批复文件的要求。□□□4施工图成果主要技术经济指标与方案批复相符。□□□5设计成果满足强制性条文和其他相关法律规范。□□□6建筑专业已会同各专业完成拍图和会审工作，设计成果中已无专业间图纸不匹配、交界面不清等错、漏、碰、缺等问题存在；设计院必须提供各专业签字的《图纸会审记录单》。□□□7（二）总平面规划布局尽量规整对称，建筑南北向布置，南低北高。□□□8园区主出入口应设置专用人行出入口和门禁系统。□□□序号管控分项管控要点设计院自审及不满足管控要点的情况说明事业部审图意见 技术研发中心审图意见 9园区主出入口的保安亭应在规划设计阶段予以整体考虑，建筑设计应充分考虑保安亭的遮风避雨功能及夏热冬冷防护措施，保安亭视线应通透无遮挡。□□□10主入口宽...
