调节阀流量系数计算公式和选择数据

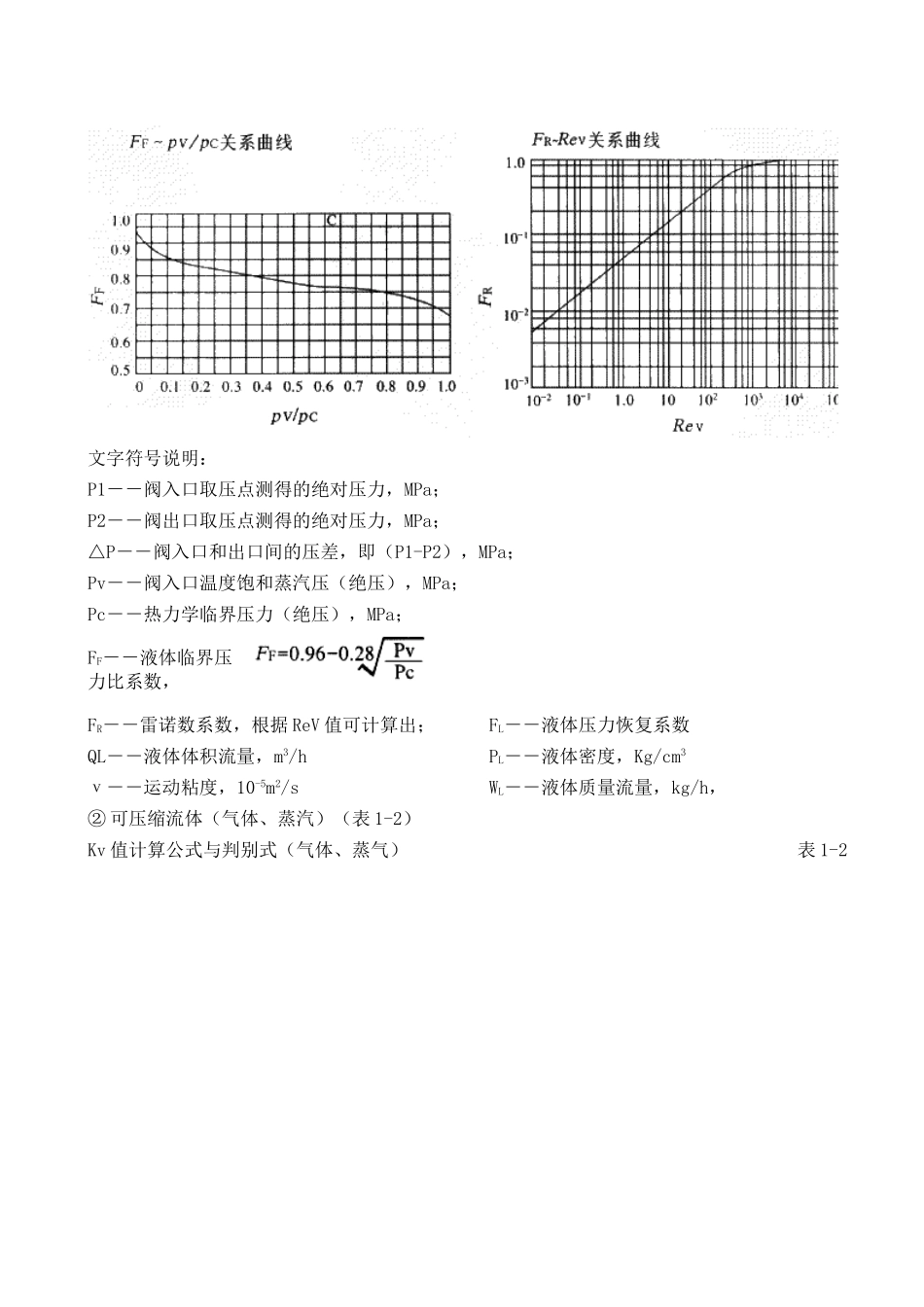

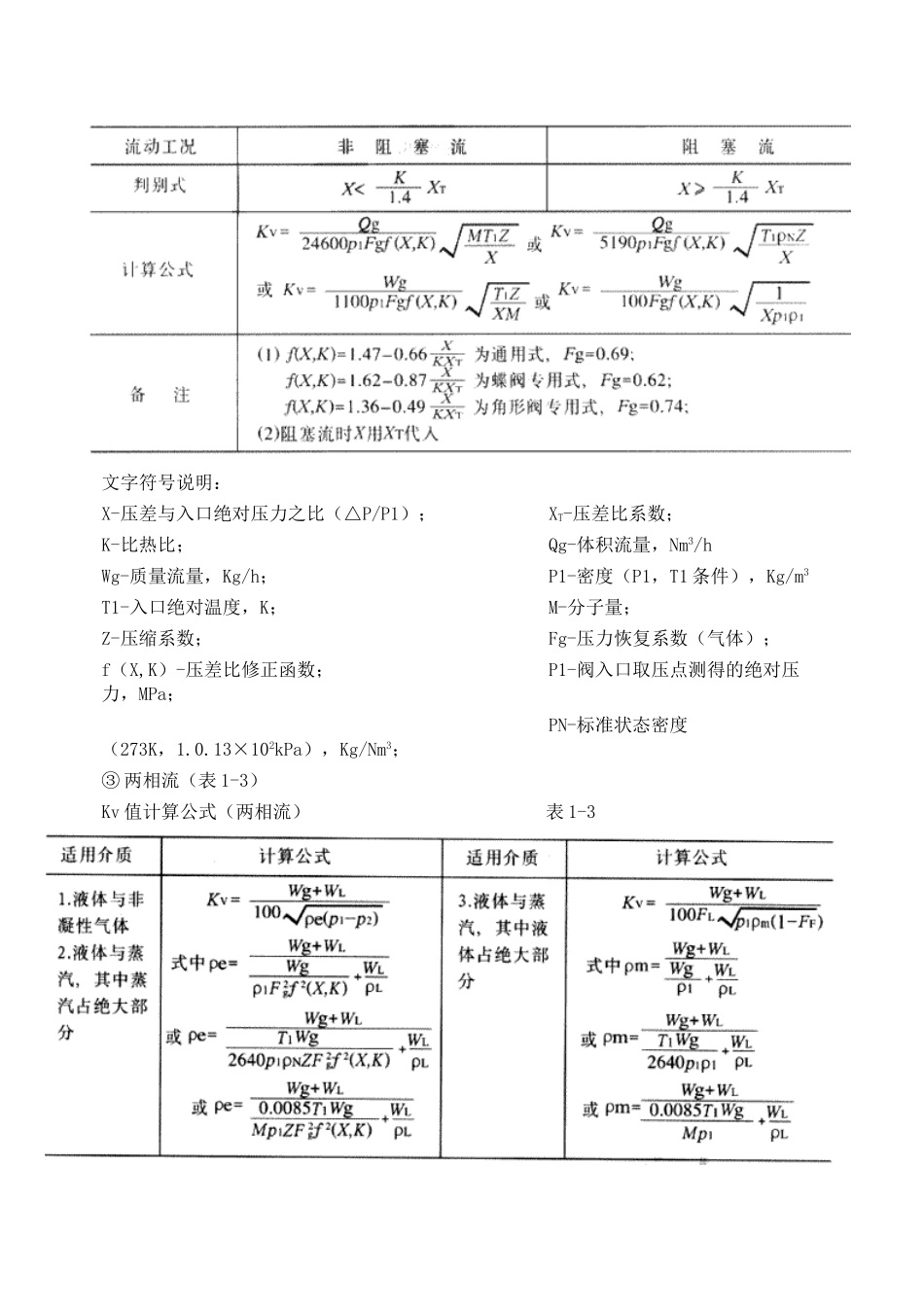

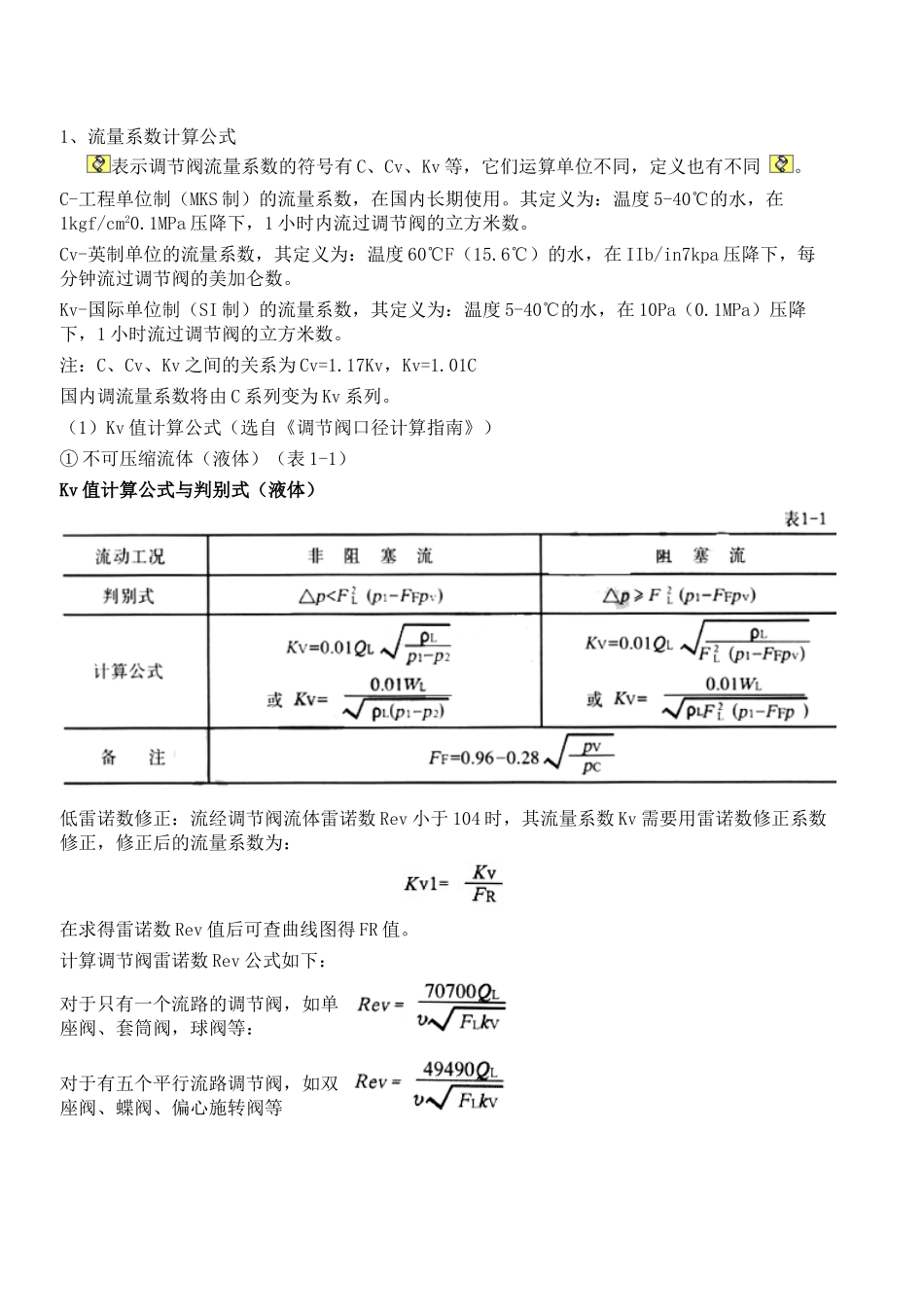

1、流量系数计算公式 表示调节阀流量系数的符号有 C、Cv、Kv 等，它们运算单位不同，定义也有不同 。C-工程单位制（MKS 制）的流量系数，在国内长期使用。其定义为：温度 5-40℃的水，在1kgf/cm20.1MPa 压降下，1 小时内流过调节阀的立方米数。Cv-英制单位的流量系数，其定义为：温度 60℃F（15.6℃）的水，在 IIb/in7kpa 压降下，每分钟流过调节阀的美加仑数。Kv-国际单位制（SI 制）的流量系数，其定义为：温度 5-40℃的水，在 10Pa（0.1MPa）压降下，1 小时流过调节阀的立方米数。注：C、Cv、Kv 之间的关系为 Cv=1.17Kv，Kv=1.01C国内调流量系数将由 C 系列变为 Kv 系列。（1）Kv 值计算公式（选自《调节阀口径计算指南》）① 不可压缩流体（液体）（表 1-1）Kv 值计算公式与判别式（液体）低雷诺数修正：流经调节阀流体雷诺数 Rev 小于 104 时，其流量系数 Kv 需要用雷诺数修正系数修正，修正后的流量系数为：在求得雷诺数 Rev 值后可查曲线图得 FR 值。计算调节阀雷诺数 Rev 公式如下：对于只有一个流路的调节阀，如单座阀、套筒阀，球阀等：对于有五个平行流路调节阀，如双座阀、蝶阀、偏心施转阀等文字符号说明：P1－－阀入口取压点测得的绝对压力，MPa；P2－－阀出口取压点测得的绝对压力，MPa；△P－－阀入口和出口间的压差，即（P1-P2），MPa；Pv－－阀入口温度饱和蒸汽压（绝压），MPa；Pc－－热力学临界压力（绝压），MPa；FF－－液体临界压力比系数，FR－－雷诺数系数，根据 ReV 值可计算出；FL－－液体压力恢复系数QL－－液体体积流量，m3/hPL－－液体密度，Kg/cm3ν－－运动粘度，10-5m2/sWL－－液体质量流量，kg/h，② 可压缩流体（气体、蒸汽）（表 1-2）Kv 值计算公式与判别式（气体、蒸气）表 1-2文字符号说明：X-压差与入口绝对压力之比（△P/P1）； XT-压差比系数；K-比热比； Qg-体积流量，Nm3/hWg-质量流量，Kg/h； P1-密度（P1，T1 条件），Kg/m3T1-入口绝对温度，K； M-分子量；Z-压缩系数； Fg-压力恢复系数（气体）；f（X,K）-压差比修正函数； P1-阀入口取压点测得的绝对压力，MPa； PN-标准状态密度（273K，1.0.13×102kPa），Kg/Nm3；③ 两相流（表 1-3）Kv 值计算公式（两相流）表 1-3文字符号说明：C1=Cg/Cv（C1 由制造厂提供）； Cg－－气体流理系数； Cv－－液体流量系数； △P－－压差，Psi； P1－－阀入，Psia； G－－气体相对密度（空气=1.0）...
