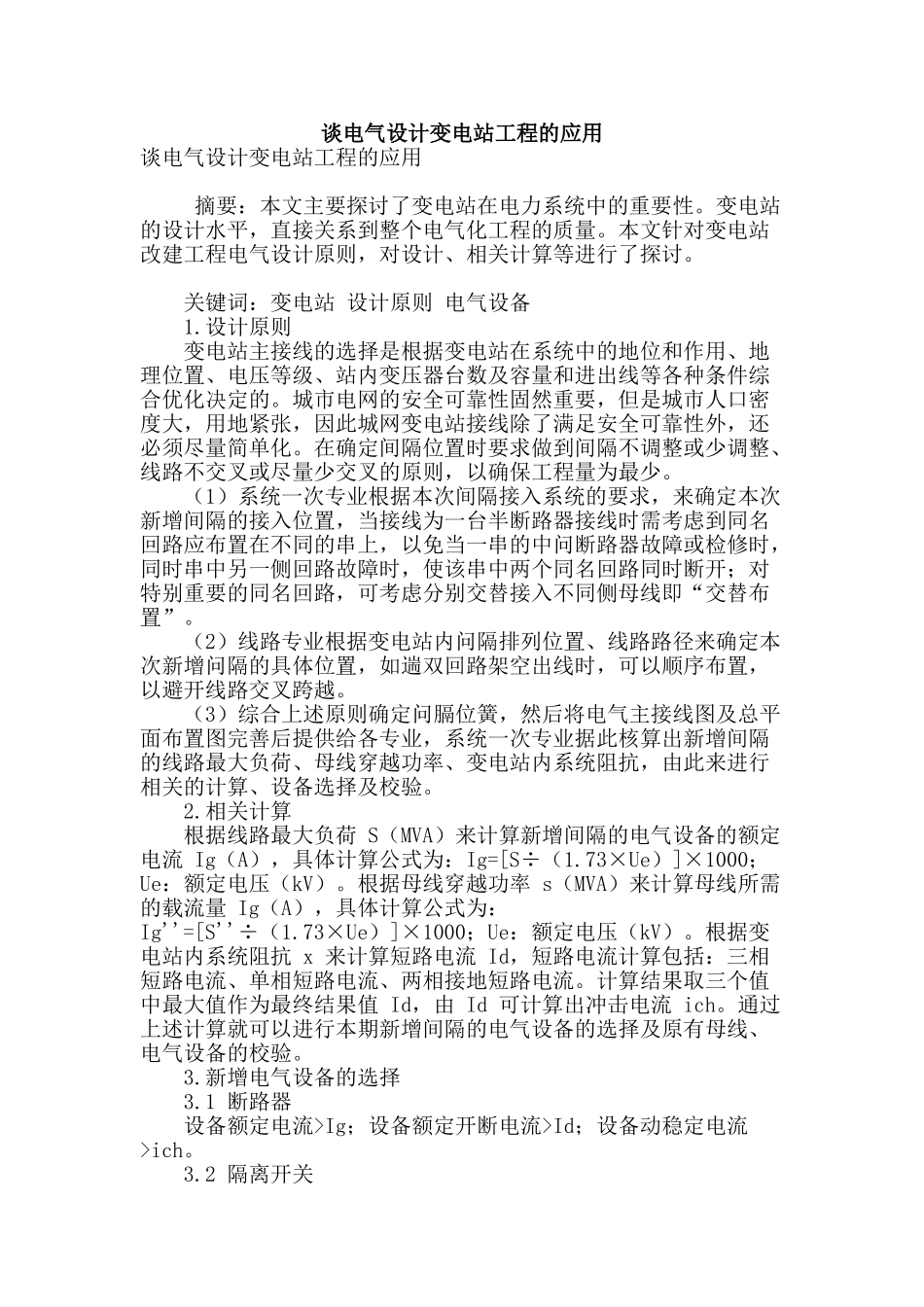

谈电气设计变电站工程的应用

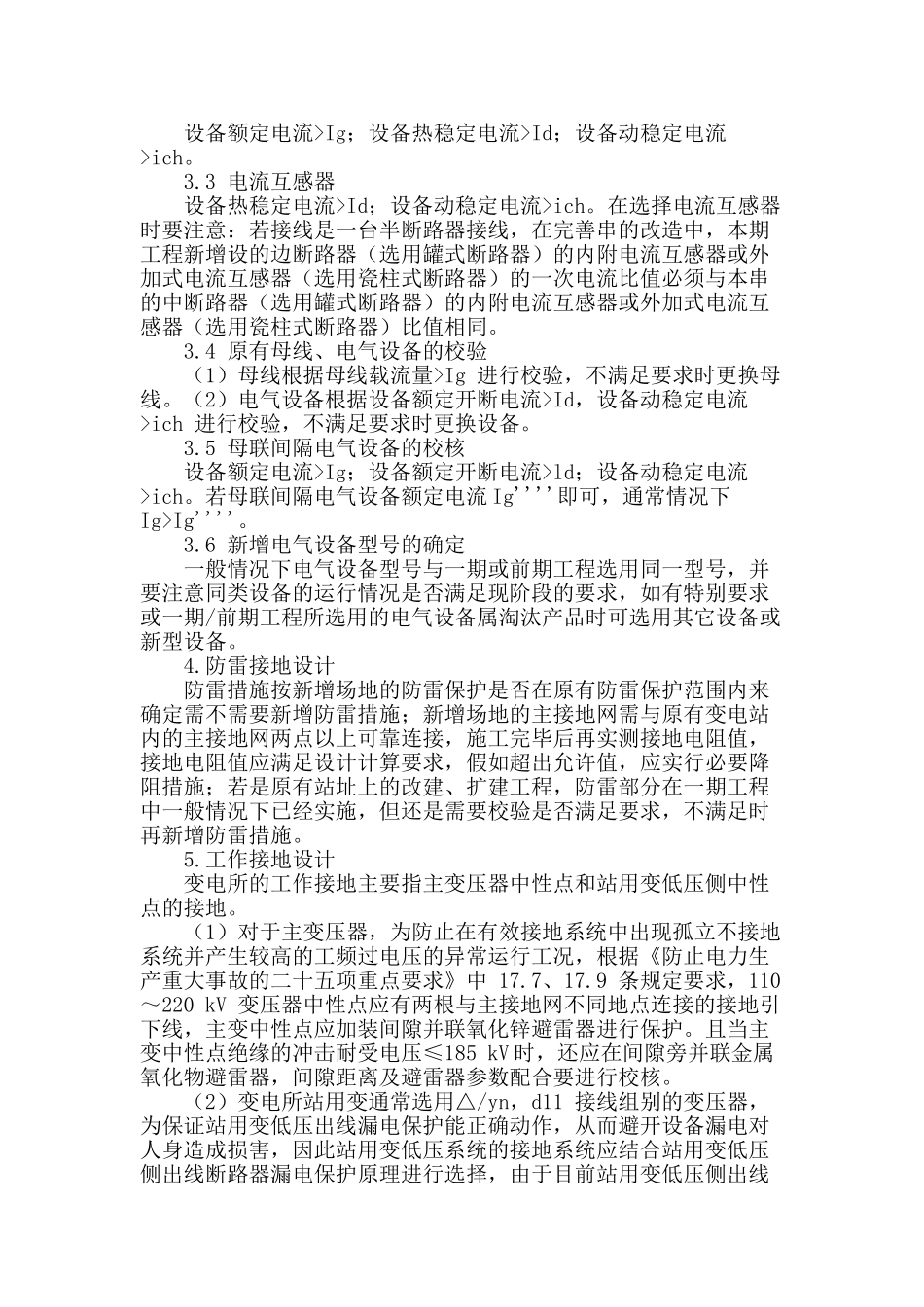

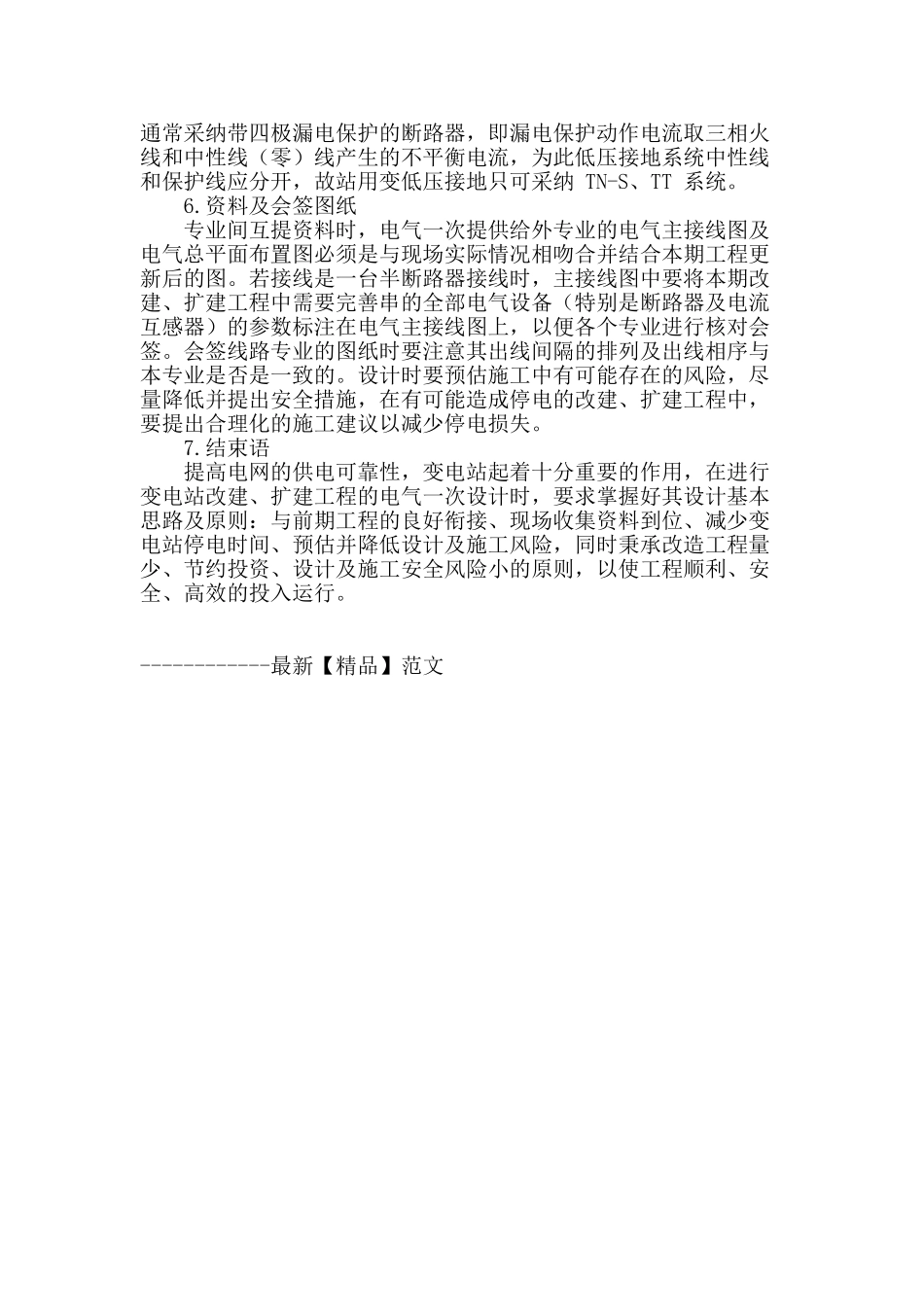

谈电气设计变电站工程的应用谈电气设计变电站工程的应用 摘要：本文主要探讨了变电站在电力系统中的重要性。变电站的设计水平，直接关系到整个电气化工程的质量。本文针对变电站改建工程电气设计原则，对设计、相关计算等进行了探讨。 关键词：变电站 设计原则 电气设备 1.设计原则 变电站主接线的选择是根据变电站在系统中的地位和作用、地理位置、电压等级、站内变压器台数及容量和进出线等各种条件综合优化决定的。城市电网的安全可靠性固然重要，但是城市人口密度大，用地紧张，因此城网变电站接线除了满足安全可靠性外，还必须尽量简单化。在确定间隔位置时要求做到间隔不调整或少调整、线路不交叉或尽量少交叉的原则，以确保工程量为最少。 （1）系统一次专业根据本次间隔接入系统的要求，来确定本次新增间隔的接入位置，当接线为一台半断路器接线时需考虑到同名回路应布置在不同的串上，以免当一串的中问断路器故障或检修时，同时串中另一侧回路故障时，使该串中两个同名回路同时断开；对特别重要的同名回路，可考虑分别交替接入不同侧母线即“交替布置”。 （2）线路专业根据变电站内问隔排列位置、线路路径来确定本次新增问隔的具体位置，如遄双回路架空出线时，可以顺序布置，以避开线路交叉跨越。 （3）综合上述原则确定问膈位簧，然后将电气主接线图及总平面布置图完善后提供给各专业，系统一次专业据此核算出新增间隔的线路最大负荷、母线穿越功率、变电站内系统阻抗，由此来进行相关的计算、设备选择及校验。 2.相关计算 根据线路最大负荷 S（MVA）来计算新增间隔的电气设备的额定电流 Ig（A），具体计算公式为：Ig=[S÷（1.73×Ue）]×1000；Ue：额定电压（kV）。根据母线穿越功率 s（MVA）来计算母线所需的载流量 Ig（A），具体计算公式为：Ig''=[S''÷（1.73×Ue）]×1000；Ue：额定电压（kV）。根据变电站内系统阻抗 x 来计算短路电流 Id，短路电流计算包括：三相短路电流、单相短路电流、两相接地短路电流。计算结果取三个值中最大值作为最终结果值 Id，由 Id 可计算出冲击电流 ich。通过上述计算就可以进行本期新增间隔的电气设备的选择及原有母线、电气设备的校验。 3.新增电气设备的选择 3.1 断路器 设备额定电流>Ig；设备额定开断电流>Id；设备动稳定电流>ich。 3.2 隔离开关 设备额定电流>Ig；设备热稳定电流>Id；设备动稳定电流>ich。 3.3 电流互感器 设备热稳定电流>Id；设备动稳定电流...
