质量通病图集三

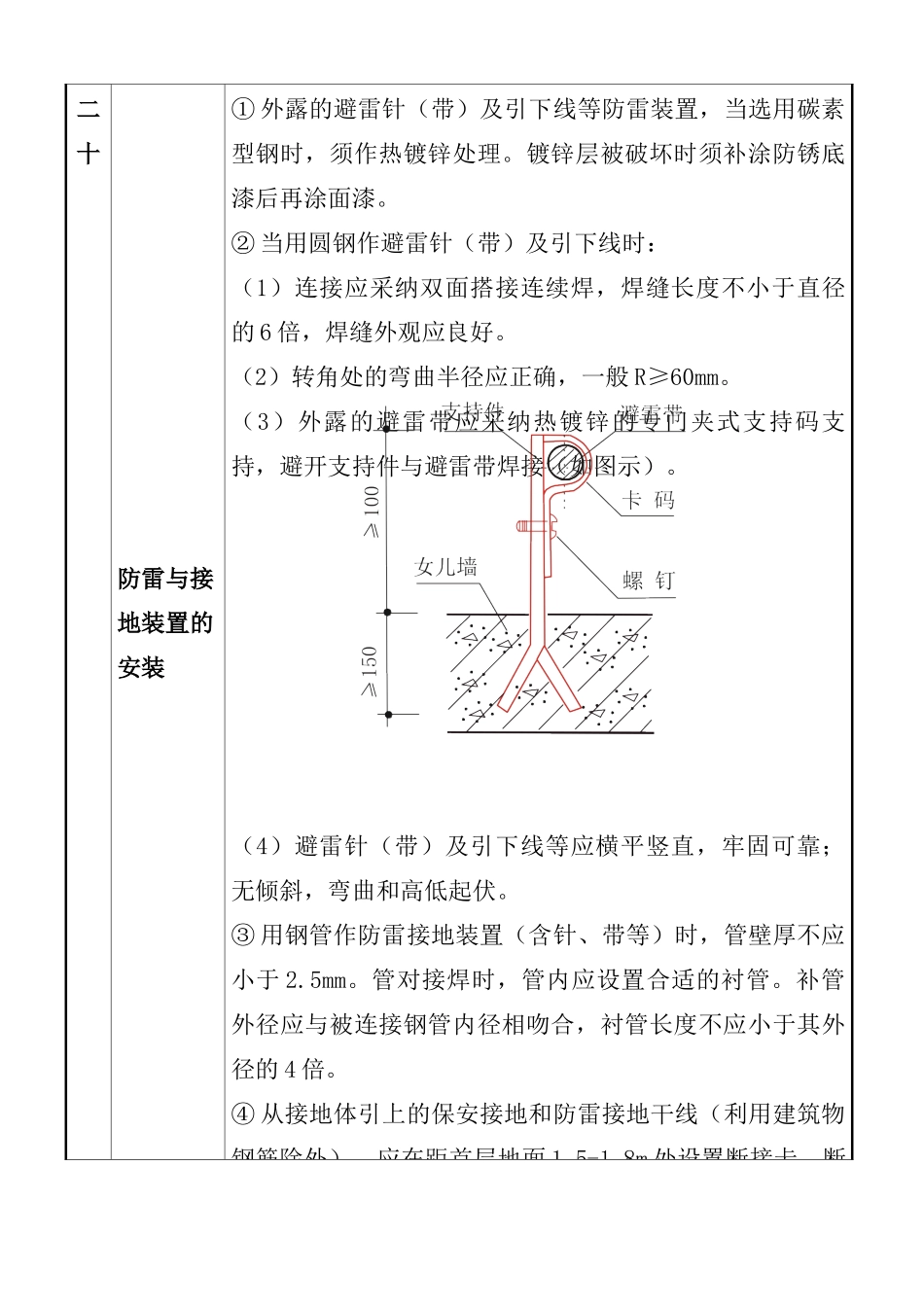

项次工序节点名 称要 求 与 做 法二十防雷与接地装置的安装① 外露的避雷针（带）及引下线等防雷装置，当选用碳素型钢时，须作热镀锌处理。镀锌层被破坏时须补涂防锈底漆后再涂面漆。② 当用圆钢作避雷针（带）及引下线时：（1）连接应采纳双面搭接连续焊，焊缝长度不小于直径的 6 倍，焊缝外观应良好。（2）转角处的弯曲半径应正确，一般 R≥60mm。（3）外露的避雷带应采纳热镀锌的专门夹式支持码支持，避开支持件与避雷带焊接（如图示）。 （4）避雷针（带）及引下线等应横平竖直，牢固可靠；无倾斜，弯曲和高低起伏。③ 用钢管作防雷接地装置（含针、带等）时，管壁厚不应小于 2.5mm。管对接焊时，管内应设置合适的衬管。补管外径应与被连接钢管内径相吻合，衬管长度不应小于其外径的 4 倍。④ 从接地体引上的保安接地和防雷接地干线（利用建筑物钢筋除外），应在距首层地面 1.5-1.8m 处设置断接卡，断项次工序节点名 称要 求 与 做 法二十一电 气 线路、电气照明器具和 箱 、盘、柜安装① 插座、螺口灯头的接线须正确，严禁调错及漏接。② 同一房间内高位和低位开关、插座的安装标高应一 致，允差 5mm；并列安装的开关、插座应平齐，允 差 0.5mm。③ 对地面的安装标高低于 2.4m 的金属外壳灯具和其 它电器，其金属外壳须可靠接地保护。④ 顶棚的灯具和器具应专门设置独立的固定吊点。⑤ 顶棚内的灯具外壳应设有管孔或带管孔的接线盒，灯 具的金属外壳和金属线盒应设接地端子。⑥ 箱、盘、柜上装有电器的可开启门或面板应用合适 截面的裸铜软线与箱、盘、柜体作跨接。⑦ 同一建筑物内的各相线应分别为同一种颜色（如黄、 绿、红色），地线必须为黄绿双色，零线宜为淡蓝色。⑧ 干线和支路的空气、漏电开关配选应正确合理，产 品质量可靠。项次工序节点名 称要 求 与 做 法二十二镀锌线管敷设① 线管与线槽（盒）、箱、盘、柜等连接时，严禁用熔焊方式开孔，且应采纳内外迫母锁紧固定，管端螺纹外露 2-3 扣（<5mm）。管口应有护线塑料套咀。② 在安装壁灯、吸顶灯、吊灯等电器的部位应设接线盒。③ 跨接地线应采纳专门的接地线卡并正确选用跨接导线，且连接牢固可靠；不应采纳熔焊跨接。④ 在露天和潮湿场所明装时，不得用薄壁线管。其配套的盒、箱应齐全可靠。铁盒、箱及有关配件用热镀锌件。⑤ 明配（含吊顶内）的线管应排列整齐美观。支（吊架、卡码设置合理，固定点间距均匀；其中...
