贵阳奥体中心支撑胎架卸载专项方案

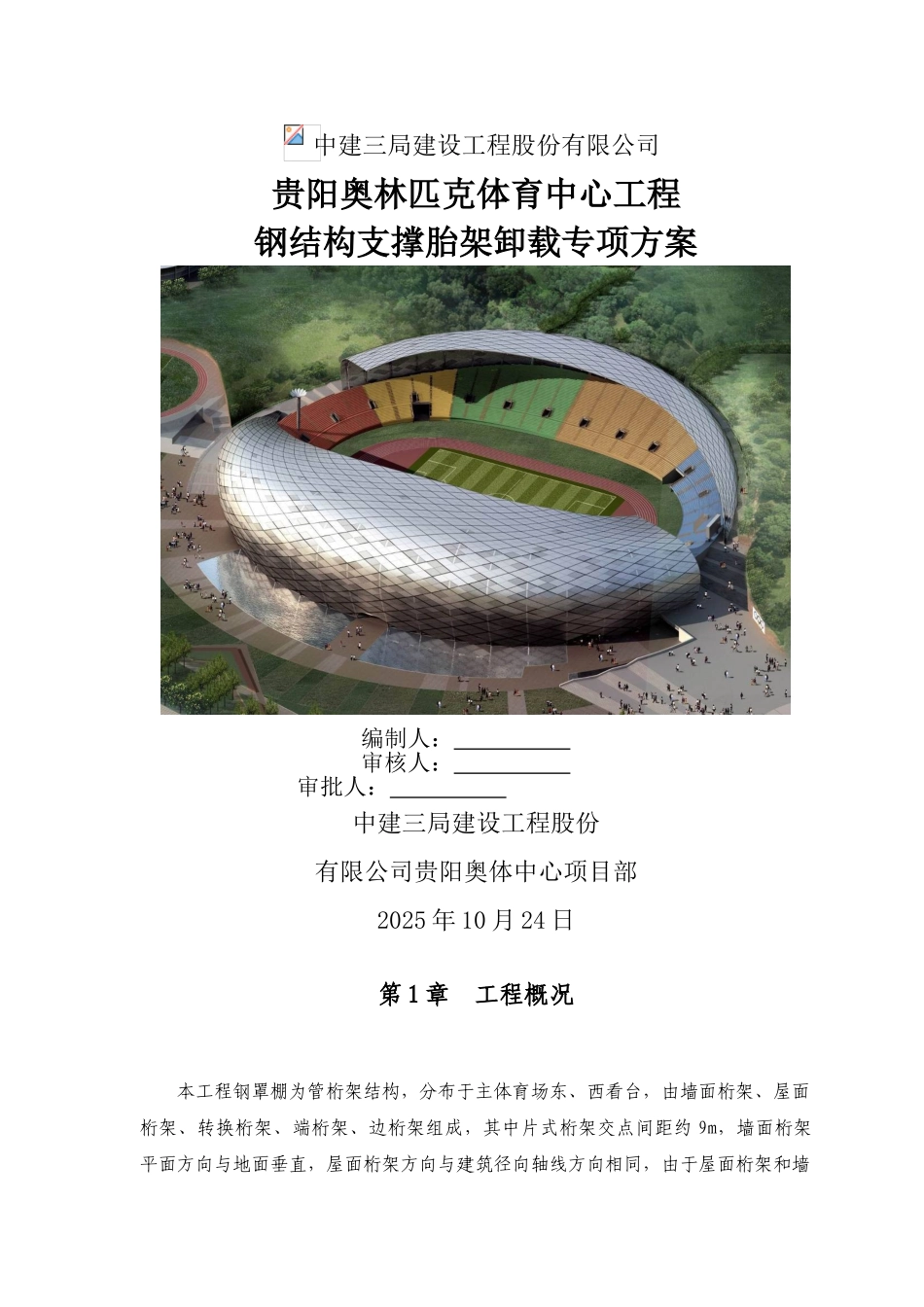

中建三局建设工程股份有限公司贵阳奥林匹克体育中心工程钢结构支撑胎架卸载专项方案编制人： 审核人： 审批人： 中建三局建设工程股份有限公司贵阳奥体中心项目部2025 年 10 月 24 日第 1 章 工程概况本工程钢罩棚为管桁架结构，分布于主体育场东、西看台，由墙面桁架、屋面桁架、转换桁架、端桁架、边桁架组成，其中片式桁架交点间距约 9m，墙面桁架平面方向与地面垂直，屋面桁架方向与建筑径向轴线方向相同，由于屋面桁架和墙面桁架不在同一平面内，桁架主弦不能贯穿，则通过设置转换桁架相连。在整个斜交平面桁架体系中有铸钢节点、焊接球节点、相贯线节点、对接节点多种连接节点形式，同时在西看台悬挑屋面桁架上弦设置了 16 根预应力拉索，使得大跨度悬挑结构得以实现。第 2 章 编制依据2.1 主要施工法律规范序 号法律规范名称法律规范编号1《钢结构工程施工质量验收法律规范》(GB50205-2001)2《钢结构设计法律规范》(GB50017-2025)3《建筑结构荷载法律规范》(GB50009-2001)4《工程测量法律规范》(GB50026-2025)5《建筑变形测量规程》(JGJ/T8-97)6《建筑钢结构焊接规程》(JGJ81-2025)7《建筑施工高处作业安全技术法律规范》(JGJ80-91)2.2 主要参考资料序 号法律规范名称编制时间1《贵阳奥体中心钢结构施工组织设计》2025 年 8 月2《贵阳奥体中心主体育场工程-主体育场钢结构施工图纸》2025 年 3 月3《贵阳奥体中心主体育场工程-主体育场钢结构深化设计图纸》2025 年 6 月4《贵阳奥体中心钢结构胎架施工专项方案》2025 年 8 月5《贵阳奥体中心钢结构胎架预应力拉索施工专项方案》2025 年 8 月6《贵阳奥体中心钢结构施工过程模拟分析报告》2025 年 8 月第3章卸载组织管理体系卸载是一个复杂的过程，为了保证整个卸载过程的安全，力的平稳过渡，必须建立严格的组织管理体系。组织体系中设置一位总指挥，全面负责卸载过程的指挥与协调，两个副总指挥和卸载工作小组，卸载工作小组设监测人员、安全员、技术员、指挥员、调度员。工作小组下面设若干个班组。第4章卸载条件 根据《贵阳奥体中心钢结构施工组织设计》，在屋面预应力拉索施加 40%的预应力之后，开始支撑胎架卸载，在卸载前必须完成以下方面的工作：1. 所有须安装的构件全部安装完成；2．所有须焊接的节点全部焊接完成；3．所有须进行验收的节点、构件验收完成；4．所有须进行测量的节点测量读数完成。屋面次结构宜在卸载完成之后，再进行施工...
