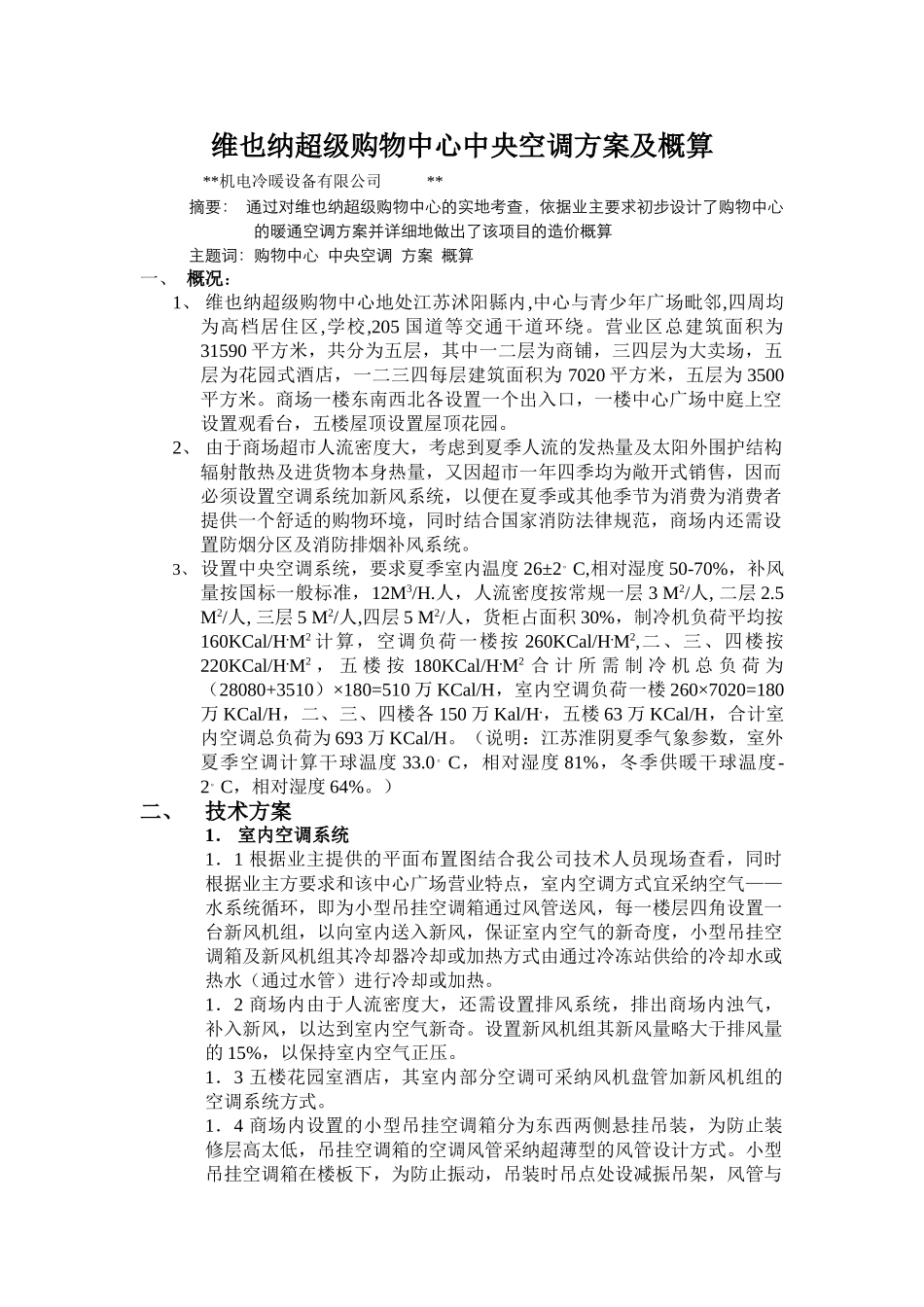

维也纳超级购物中心中央空调方案及概算 **机电冷暖设备有限公司 **摘要： 通过对维也纳超级购物中心的实地考查，依据业主要求初步设计了购物中心的暖通空调方案并详细地做出了该项目的造价概算主题词：购物中心 中央空调 方案 概算一、 概况：1、 维也纳超级购物中心地处江苏沭阳縣内,中心与青少年广场毗邻,四周均为高档居住区,学校,205 国道等交通干道环绕。营业区总建筑面积为31590 平方米，共分为五层，其中一二层为商铺，三四层为大卖场，五层为花园式酒店，一二三四每层建筑面积为 7020 平方米，五层为 3500平方米。商场一楼东南西北各设置一个出入口，一楼中心广场中庭上空设置观看台，五楼屋顶设置屋顶花园。2、 由于商场超市人流密度大，考虑到夏季人流的发热量及太阳外围护结构辐射散热及进货物本身热量，又因超市一年四季均为敞开式销售，因而必须设置空调系统加新风系统，以便在夏季或其他季节为消费为消费者提供一个舒适的购物环境，同时结合国家消防法律规范，商场内还需设置防烟分区及消防排烟补风系统。3、 设置中央空调系统，要求夏季室内温度 26±2。C,相对湿度 50-70%，补风量按国标一般标准，12M3/H.人，人流密度按常规一层 3 M2/人, 二层 2.5 M2/人, 三层 5 M2/人,四层 5 M2/人，货柜占面积 30%，制冷机负荷平均按160KCal/H.M2 计算，空调负荷一楼按 260KCal/H.M2,二、三、四楼按220KCal/H.M2 ， 五 楼 按 180KCal/H.M2 合 计 所 需 制 冷 机 总 负 荷 为（28080+3510）×180=510 万 KCal/H，室内空调负荷一楼 260×7020=180万 KCal/H，二、三、四楼各 150 万 Kal/H.，五楼 63 万 KCal/H，合计室内空调总负荷为 693 万 KCal/H。（说明：江苏淮阴夏季气象参数，室外夏季空调计算干球温度 33.0。C，相对湿度 81%，冬季供暖干球温度-2。C，相对湿度 64%。）二、技术方案1． 室内空调系统1．1 根据业主提供的平面布置图结合我公司技术人员现场查看，同时根据业主方要求和该中心广场营业特点，室内空调方式宜采纳空气——水系统循环，即为小型吊挂空调箱通过风管送风，每一楼层四角设置一台新风机组，以向室内送入新风，保证室内空气的新奇度，小型吊挂空调箱及新风机组其冷却器冷却或加热方式由通过冷冻站供给的冷却水或热水（通过水管）进行冷却或加热。1．2 商场内由于人流密度大，还需设置排风系统，排出商场内浊气，补入新风，以达到室内空气新奇。设置新风...
