超高层商务楼钢结构预拼装施工技术

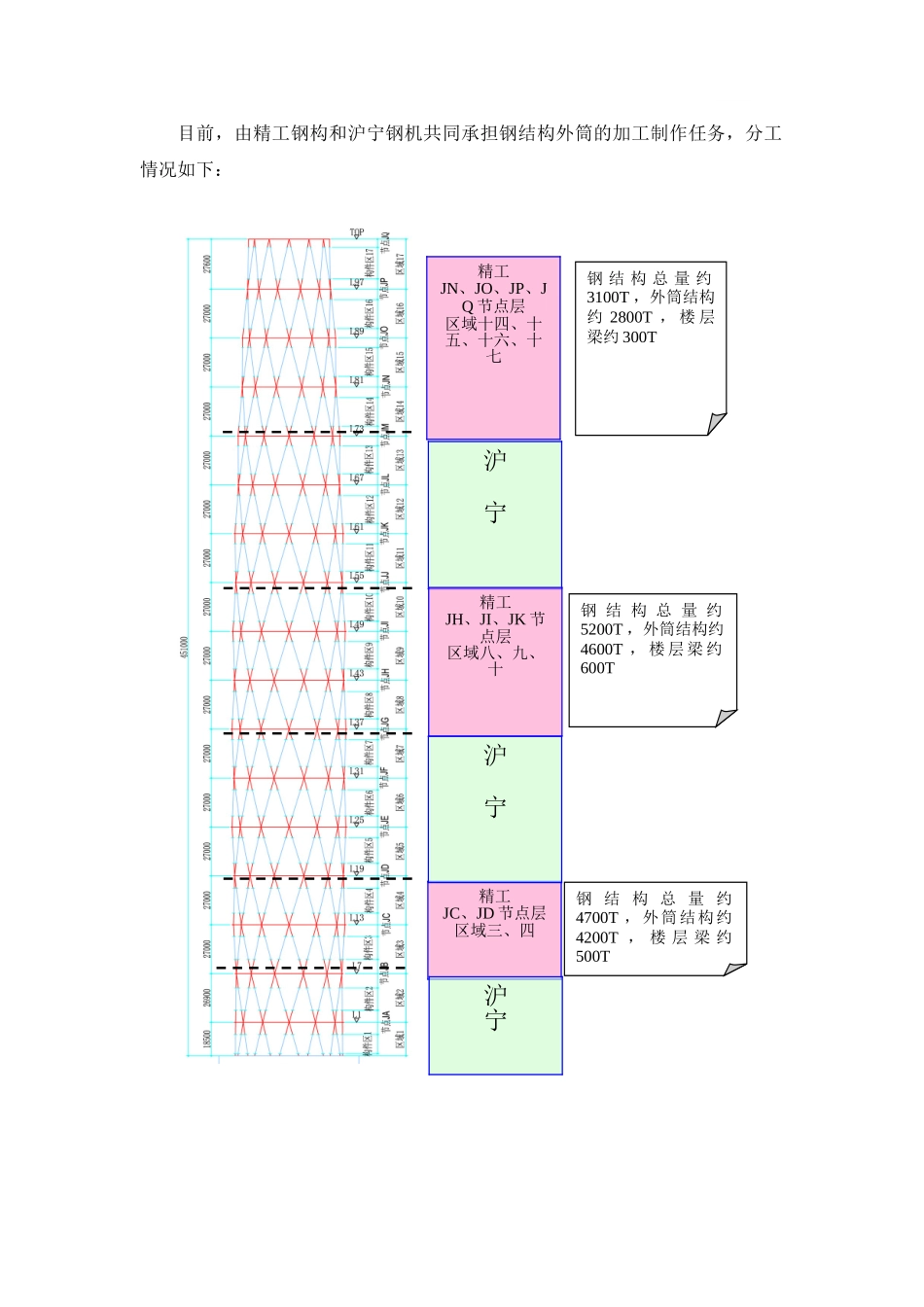

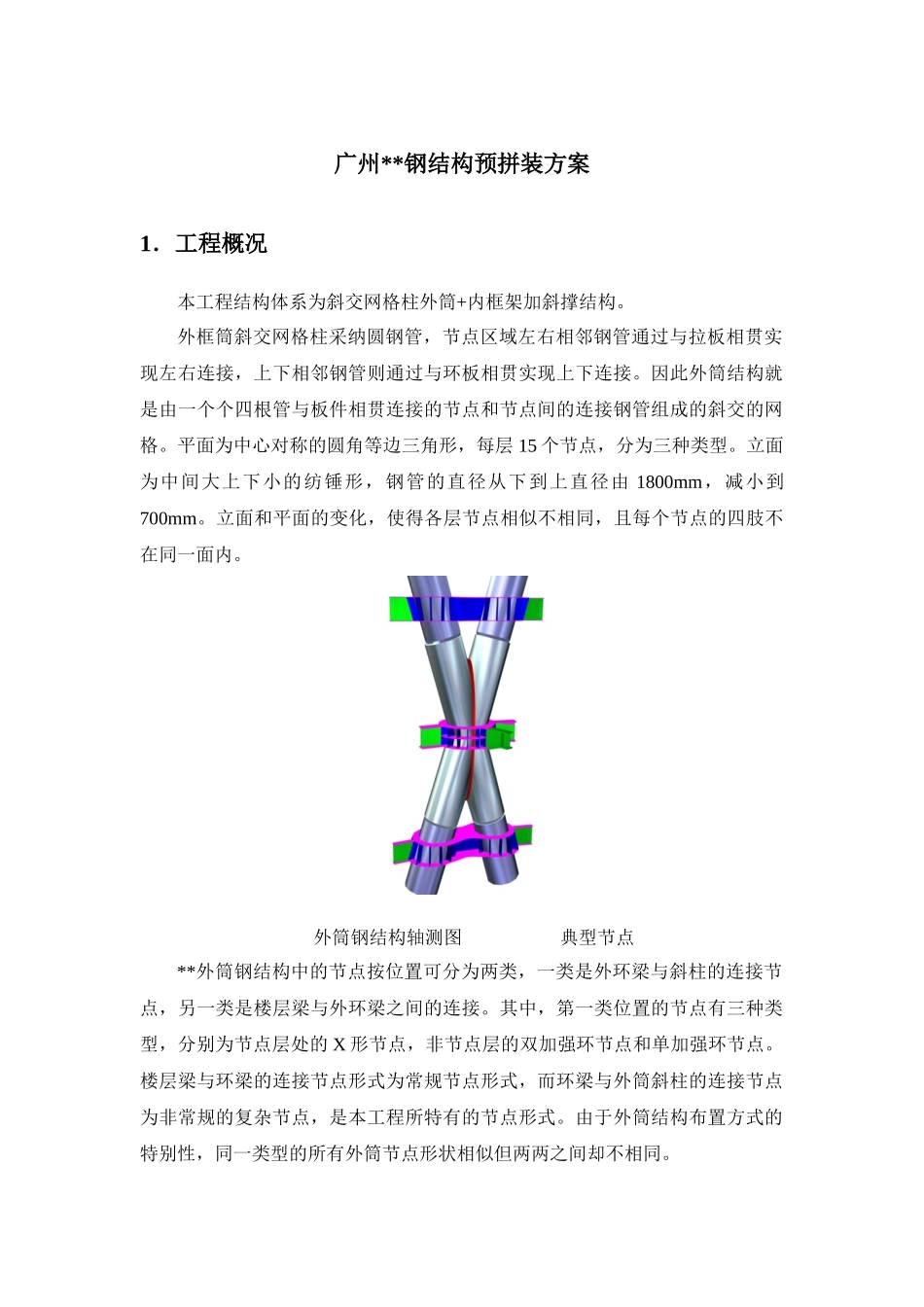

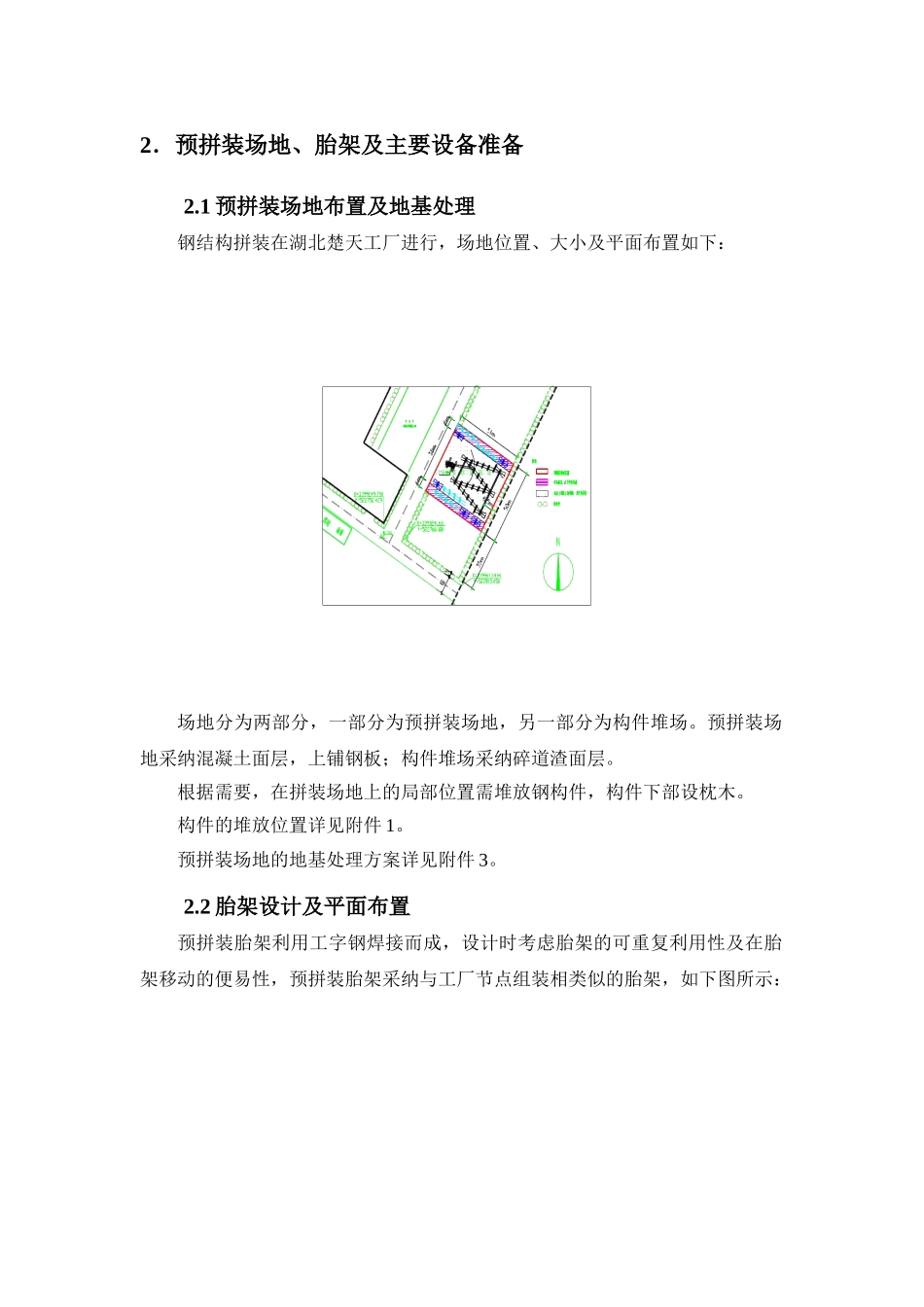

广州**钢结构预拼装方案1．工程概况本工程结构体系为斜交网格柱外筒+内框架加斜撑结构。外框筒斜交网格柱采纳圆钢管，节点区域左右相邻钢管通过与拉板相贯实现左右连接，上下相邻钢管则通过与环板相贯实现上下连接。因此外筒结构就是由一个个四根管与板件相贯连接的节点和节点间的连接钢管组成的斜交的网格。平面为中心对称的圆角等边三角形，每层 15 个节点，分为三种类型。立面为中间大上下小的纺锤形，钢管的直径从下到上直径由 1800mm，减小到700mm。立面和平面的变化，使得各层节点相似不相同，且每个节点的四肢不在同一面内。 外筒钢结构轴测图 典型节点**外筒钢结构中的节点按位置可分为两类，一类是外环梁与斜柱的连接节点，另一类是楼层梁与外环梁之间的连接。其中，第一类位置的节点有三种类型，分别为节点层处的 X 形节点，非节点层的双加强环节点和单加强环节点。楼层梁与环梁的连接节点形式为常规节点形式，而环梁与外筒斜柱的连接节点为非常规的复杂节点，是本工程所特有的节点形式。由于外筒结构布置方式的特别性，同一类型的所有外筒节点形状相似但两两之间却不相同。目前，由精工钢构和沪宁钢机共同承担钢结构外筒的加工制作任务，分工情况如下：精工JC、JD 节点层区域三、四沪宁沪宁精工JN、JO、JP、JQ 节点层区域十四、十五、十六、十七精工JH、JI、JK 节点层区域八、九、十沪宁钢 结 构 总 量 约4700T ，外筒结构约4200T ， 楼 层 梁 约500T钢 结 构 总 量 约5200T ，外筒结构约4600T ， 楼 层 梁 约600T钢 结 构 总 量 约3100T ，外筒结构约 2800T ， 楼 层梁约 300T2．预拼装场地、胎架及主要设备准备2.1 预拼装场地布置及地基处理钢结构拼装在湖北楚天工厂进行，场地位置、大小及平面布置如下：场地分为两部分，一部分为预拼装场地，另一部分为构件堆场。预拼装场地采纳混凝土面层，上铺钢板；构件堆场采纳碎道渣面层。根据需要，在拼装场地上的局部位置需堆放钢构件，构件下部设枕木。构件的堆放位置详见附件 1。预拼装场地的地基处理方案详见附件 3。2.2 胎架设计及平面布置预拼装胎架利用工字钢焊接而成，设计时考虑胎架的可重复利用性及在胎架移动的便易性，预拼装胎架采纳与工厂节点组装相类似的胎架，如下图所示：工厂组装胎架图为了方便胎架的加工，根据所需高度将胎架分四类，在使用过程中利用临时钢梁及楔铁等调整标高达到拼装要求。胎架设计及平面布置详见附件 ...
