超高层综合楼建筑基础底板补充施工方案

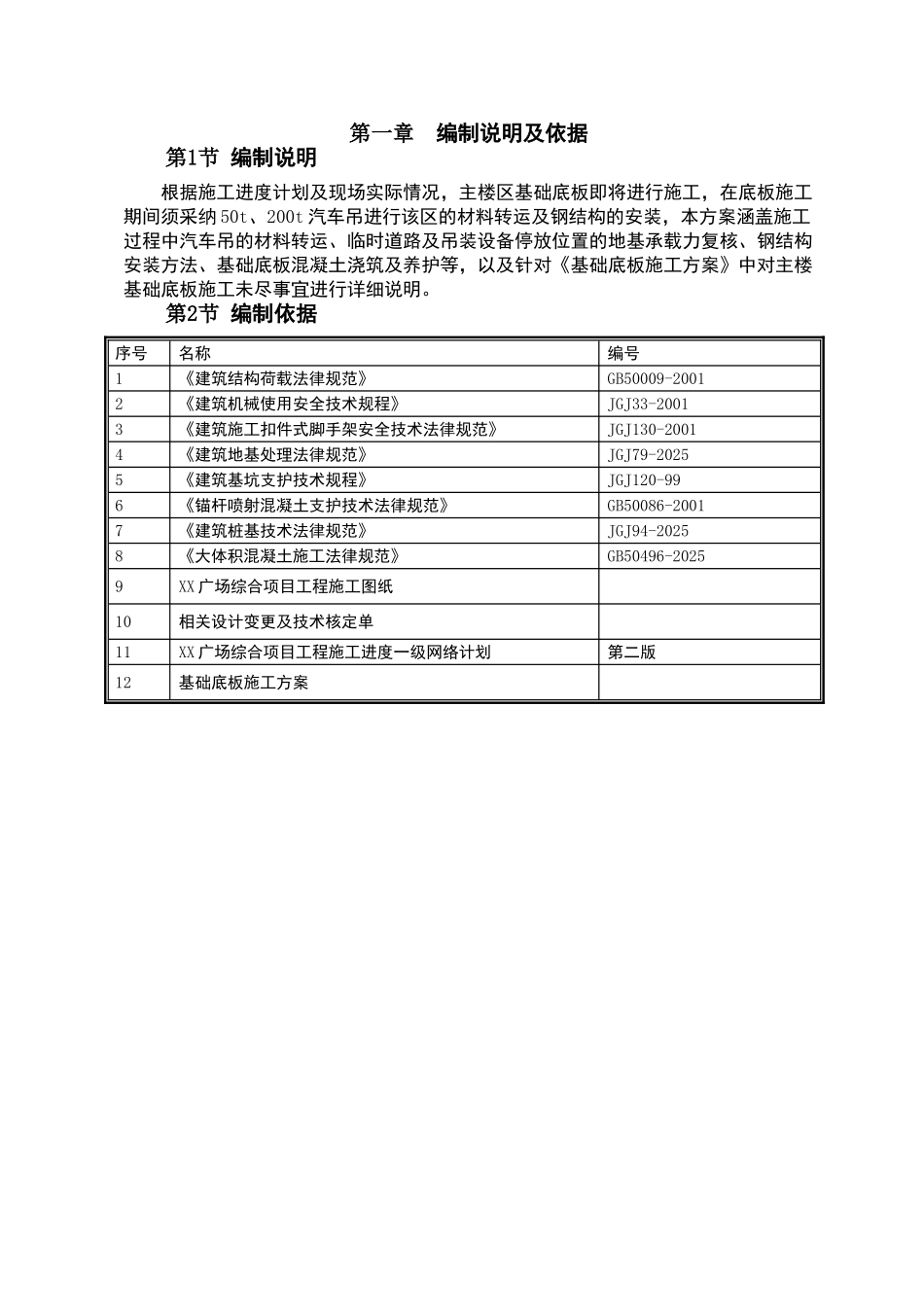

XX 广场综合项目基础底板补充方案XX 建设工程股份有限公司XX 广场综合项目经理部第一章 编制说明及依据第1节 编制说明根据施工进度计划及现场实际情况，主楼区基础底板即将进行施工，在底板施工期间须采纳 50t、200t 汽车吊进行该区的材料转运及钢结构的安装，本方案涵盖施工过程中汽车吊的材料转运、临时道路及吊装设备停放位置的地基承载力复核、钢结构安装方法、基础底板混凝土浇筑及养护等，以及针对《基础底板施工方案》中对主楼基础底板施工未尽事宜进行详细说明。第2节 编制依据序号名称编号1《建筑结构荷载法律规范》GB50009-20012《建筑机械使用安全技术规程》JGJ33-20013《建筑施工扣件式脚手架安全技术法律规范》JGJ130-20014《建筑地基处理法律规范》JGJ79-20255《建筑基坑支护技术规程》JGJ120-996《锚杆喷射混凝土支护技术法律规范》GB50086-20017《建筑桩基技术法律规范》JGJ94-20258《大体积混凝土施工法律规范》GB50496-20259XX 广场综合项目工程施工图纸10相关设计变更及技术核定单11XX 广场综合项目工程施工进度一级网络计划第二版12基础底板施工方案第二章 工程概况第1节 土建概况本工程地下 3 层，地面以上由一幢 47 层塔楼及 4 层裙房组成，塔楼总高度 208米。采纳型钢混凝土柱-钢框架梁-钢筋混凝土筒体剪力墙组成的混合结构形式。建筑总用地 48412 平方米，建筑总规模约 19.16 万平方米。本工程主楼地下 3 层，地上 47 层，核心筒为钢筋混凝土剪力墙结构，外框柱为钢管混凝土劲性柱；塔楼底板厚 2.5M，核心筒电梯井变截面处最厚 5.9M，混凝土标号 C50P8。基础筏板板顶标高图中未注明时均为-12.700,多层部分的电梯基坑板顶标高为-14.300,基坑深度为 1600mm；高层部分基坑板顶标高为-16.100,基坑深度 3400mm,局部带有集水坑,板顶标高为-16.700,深度为 4000mm。主楼核心筒外框柱平面图第2节 钢结构概况主楼钢柱主要分为钢管柱和钢骨柱两类，外框柱以钢管混凝土柱为主，外框柱18 根（24 层以上减少到 16 根），核心筒剪力墙内钢骨柱 10 根，钢柱共 28 根。其中外框柱截面为方钢□1500×1500×50， 4 根十字柱截面╋600×450×30×30 ，6 根焊接 H 型钢柱 H600×450×30×30。钢柱平面布置图下表为钢柱概况表：外框柱，截面□1500×1500×50，钢管内隔板开孔直径 400mm，柱脚底板-40×1700×1700。钢管内灌 C60 混凝土，外包 C60 混凝土。剪力墙中钢骨柱，截面╋600×450...
