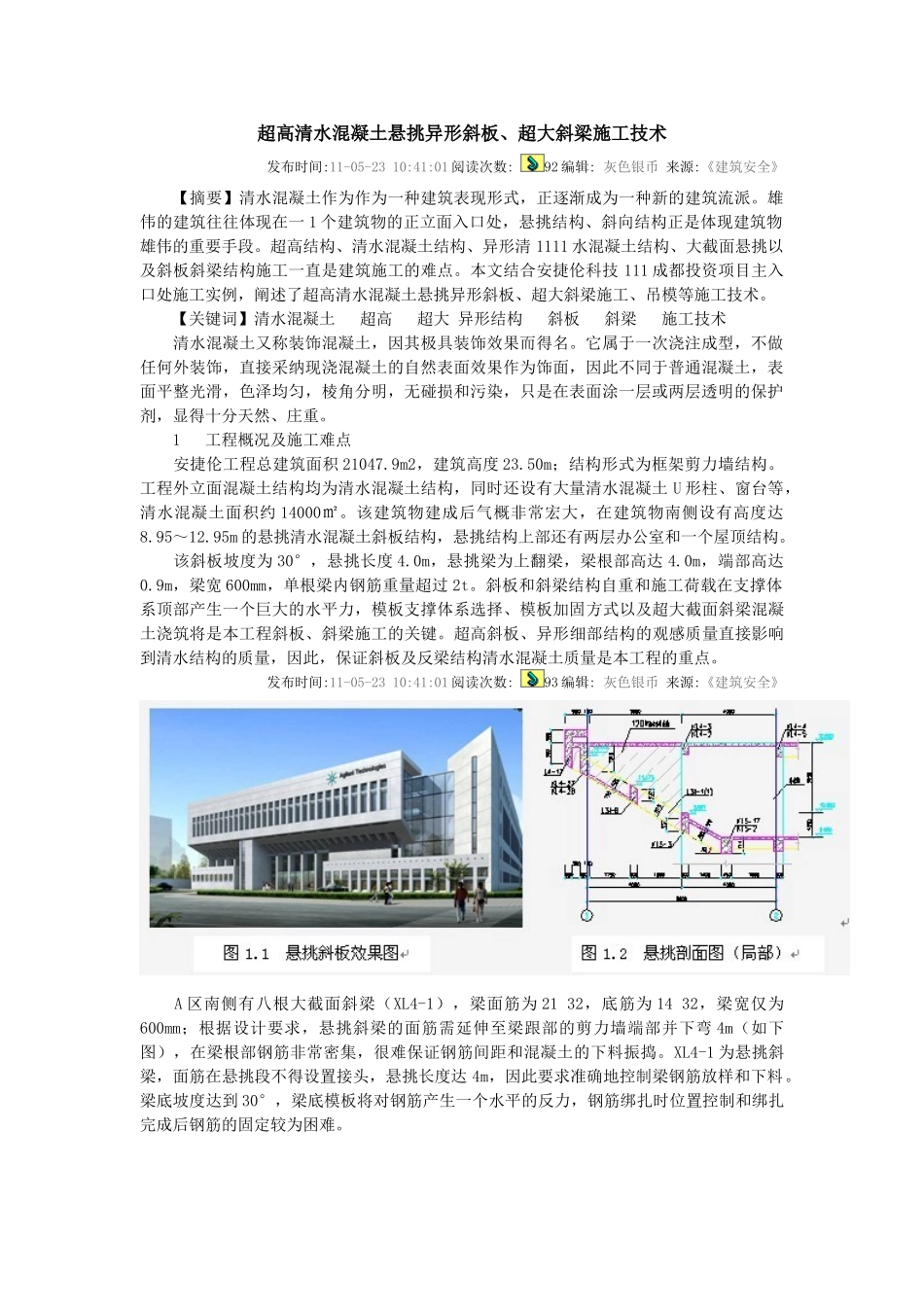

超高清水混凝土悬挑异形斜板、超大斜梁施工技术

超高清水混凝土悬挑异形斜板、超大斜梁施工技术发布时间:11-05-23 10:41:01 阅读次数: 92 编辑: 灰色银币 来源:《建筑安全》 【摘要】清水混凝土作为作为一种建筑表现形式，正逐渐成为一种新的建筑流派。雄伟的建筑往往体现在一 1 个建筑物的正立面入口处，悬挑结构、斜向结构正是体现建筑物雄伟的重要手段。超高结构、清水混凝土结构、异形清 1111 水混凝土结构、大截面悬挑以及斜板斜梁结构施工一直是建筑施工的难点。本文结合安捷伦科技 111 成都投资项目主入口处施工实例，阐述了超高清水混凝土悬挑异形斜板、超大斜梁施工、吊模等施工技术。 【关键词】清水混凝土 超高 超大 异形结构 斜板 斜梁 施工技术 清水混凝土又称装饰混凝土，因其极具装饰效果而得名。它属于一次浇注成型，不做任何外装饰，直接采纳现浇混凝土的自然表面效果作为饰面，因此不同于普通混凝土，表面平整光滑，色泽均匀，棱角分明，无碰损和污染，只是在表面涂一层或两层透明的保护剂，显得十分天然、庄重。 1 工程概况及施工难点 安捷伦工程总建筑面积 21047.9m2，建筑高度 23.50m；结构形式为框架剪力墙结构。工程外立面混凝土结构均为清水混凝土结构，同时还设有大量清水混凝土 U 形柱、窗台等，清水混凝土面积约 14000㎡。该建筑物建成后气概非常宏大，在建筑物南侧设有高度达8.95～12.95m 的悬挑清水混凝土斜板结构，悬挑结构上部还有两层办公室和一个屋顶结构。 该斜板坡度为 30°，悬挑长度 4.0m，悬挑梁为上翻梁，梁根部高达 4.0m，端部高达0.9m，梁宽 600mm，单根梁内钢筋重量超过 2t。斜板和斜梁结构自重和施工荷载在支撑体系顶部产生一个巨大的水平力，模板支撑体系选择、模板加固方式以及超大截面斜梁混凝土浇筑将是本工程斜板、斜梁施工的关键。超高斜板、异形细部结构的观感质量直接影响到清水结构的质量，因此，保证斜板及反梁结构清水混凝土质量是本工程的重点。发布时间:11-05-23 10:41:01 阅读次数: 93 编辑: 灰色银币 来源:《建筑安全》 A 区南侧有八根大截面斜梁（XL4-1），梁面筋为 21 32，底筋为 14 32，梁宽仅为600mm；根据设计要求，悬挑斜梁的面筋需延伸至梁跟部的剪力墙端部并下弯 4m（如下图），在梁根部钢筋非常密集，很难保证钢筋间距和混凝土的下料振捣。XL4-1 为悬挑斜梁，面筋在悬挑段不得设置接头，悬挑长度达 4m，因此要求准确地控制梁钢筋放样和下料。梁底坡度达到 30°，梁底模...
