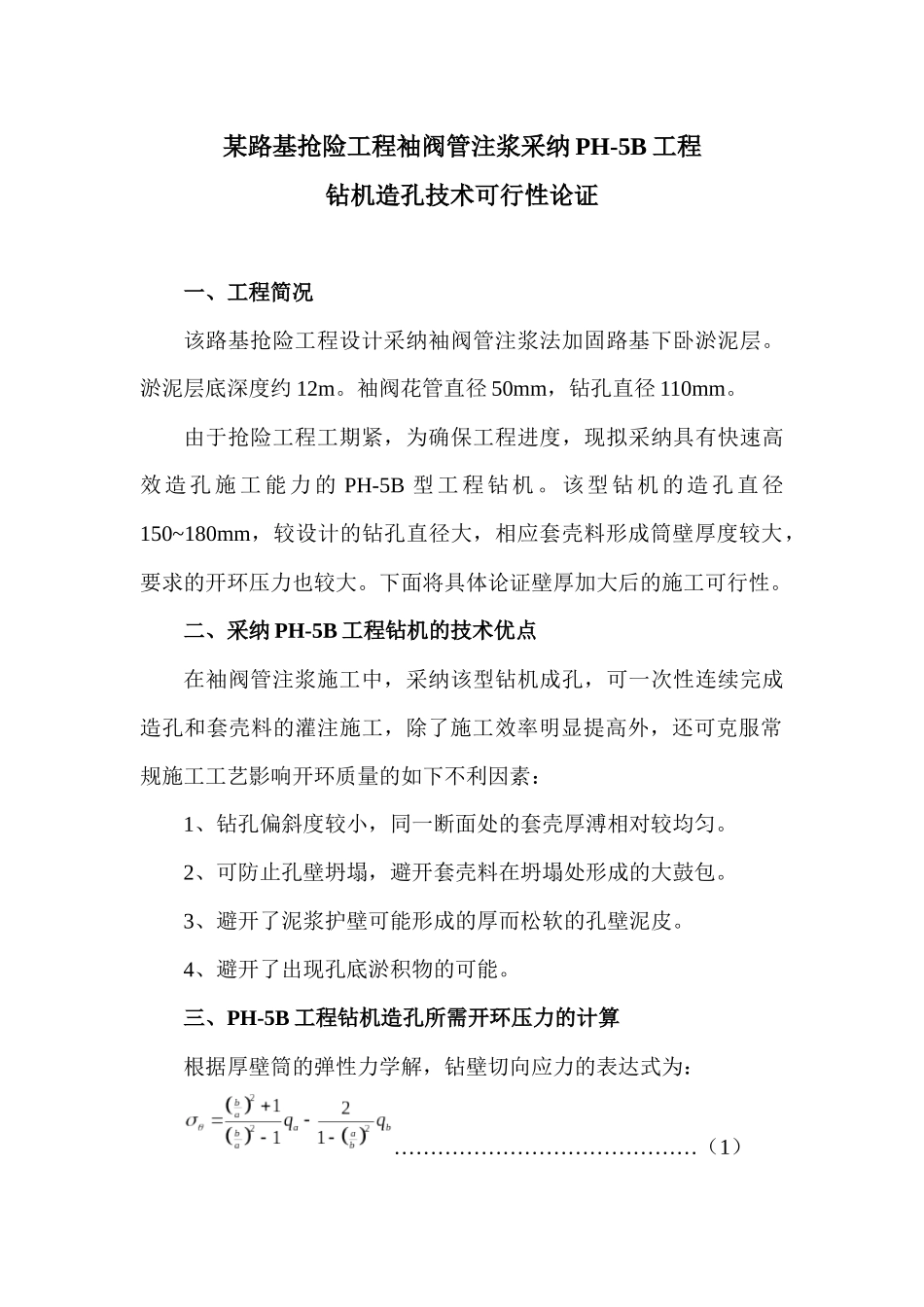

某路基抢险工程袖阀管注浆采纳 PH-5B 工程钻机造孔技术可行性论证一、工程简况该路基抢险工程设计采纳袖阀管注浆法加固路基下卧淤泥层。淤泥层底深度约 12m。袖阀花管直径 50mm，钻孔直径 110mm。由于抢险工程工期紧，为确保工程进度，现拟采纳具有快速高效造孔施工能力的 PH-5B 型工程钻机。该型钻机的造孔直径150~180mm，较设计的钻孔直径大，相应套壳料形成筒壁厚度较大，要求的开环压力也较大。下面将具体论证壁厚加大后的施工可行性。二、采纳 PH-5B 工程钻机的技术优点在袖阀管注浆施工中，采纳该型钻机成孔，可一次性连续完成造孔和套壳料的灌注施工，除了施工效率明显提高外，还可克服常规施工工艺影响开环质量的如下不利因素：1、钻孔偏斜度较小，同一断面处的套壳厚溥相对较均匀。2、可防止孔壁坍塌，避开套壳料在坍塌处形成的大鼓包。3、避开了泥浆护壁可能形成的厚而松软的孔壁泥皮。4、避开了出现孔底淤积物的可能。三、PH-5B 工程钻机造孔所需开环压力的计算根据厚壁筒的弹性力学解，钻壁切向应力的表达式为：……………………………………（1）式中：、——分别为筒的内、外半径；、——分别为筒的内、外径向压力。令，则有……………………………………（2）套壳料的开环施工龄期强度为偏安全计取淤泥层的侧压系数为 1，淤泥层底处的侧压力为1、对于设计的钻孔直径 110mm套売壁厚 空间效应系数则所需的开环压力2、对于钻孔直径 150~180mm取计算套壳壁厚经过对比计算可见，将造孔直径由原设计的 110mm 增加到180mm，对应的开环压力由 1.01MPa 提高至 1.68MPa。PVC 花管的耐压能力可达到 3MPa。采纳 PH-5B 钻机成孔，其要求的开环压力采纳常规的灌浆设备即可满足要求。四、小结在袖阀管注浆施工中采纳 PH-5B 型钻机造孔除具有快速高效的特点外，还可以克服常规钻孔工艺影响开环质量的不利因素。针对该工程而言，所需的开环压力仅为 1.68MPa，对灌浆设备无特别要求。大规模施工前应先进行工艺试验，以确定合理的施工参数。
