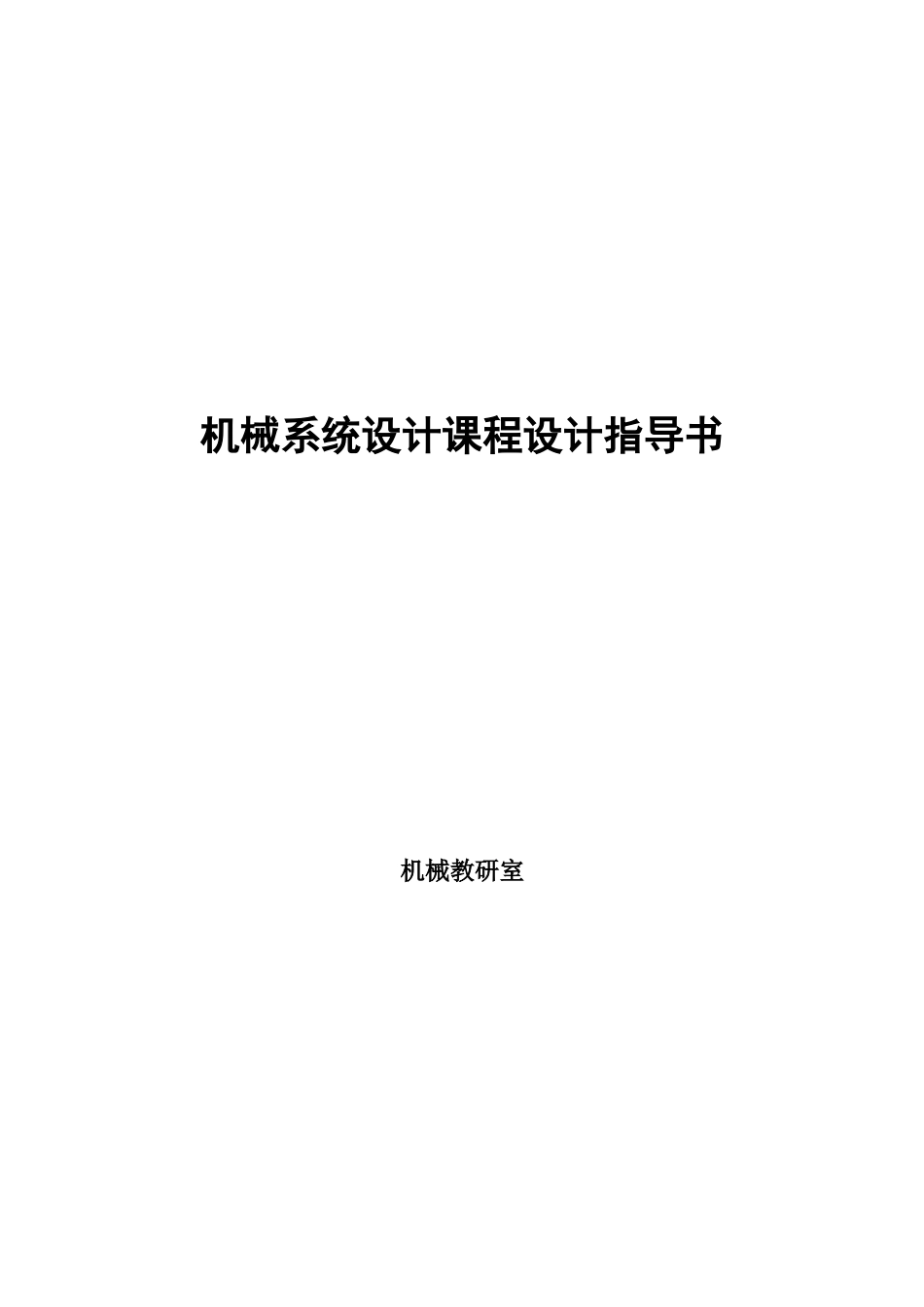

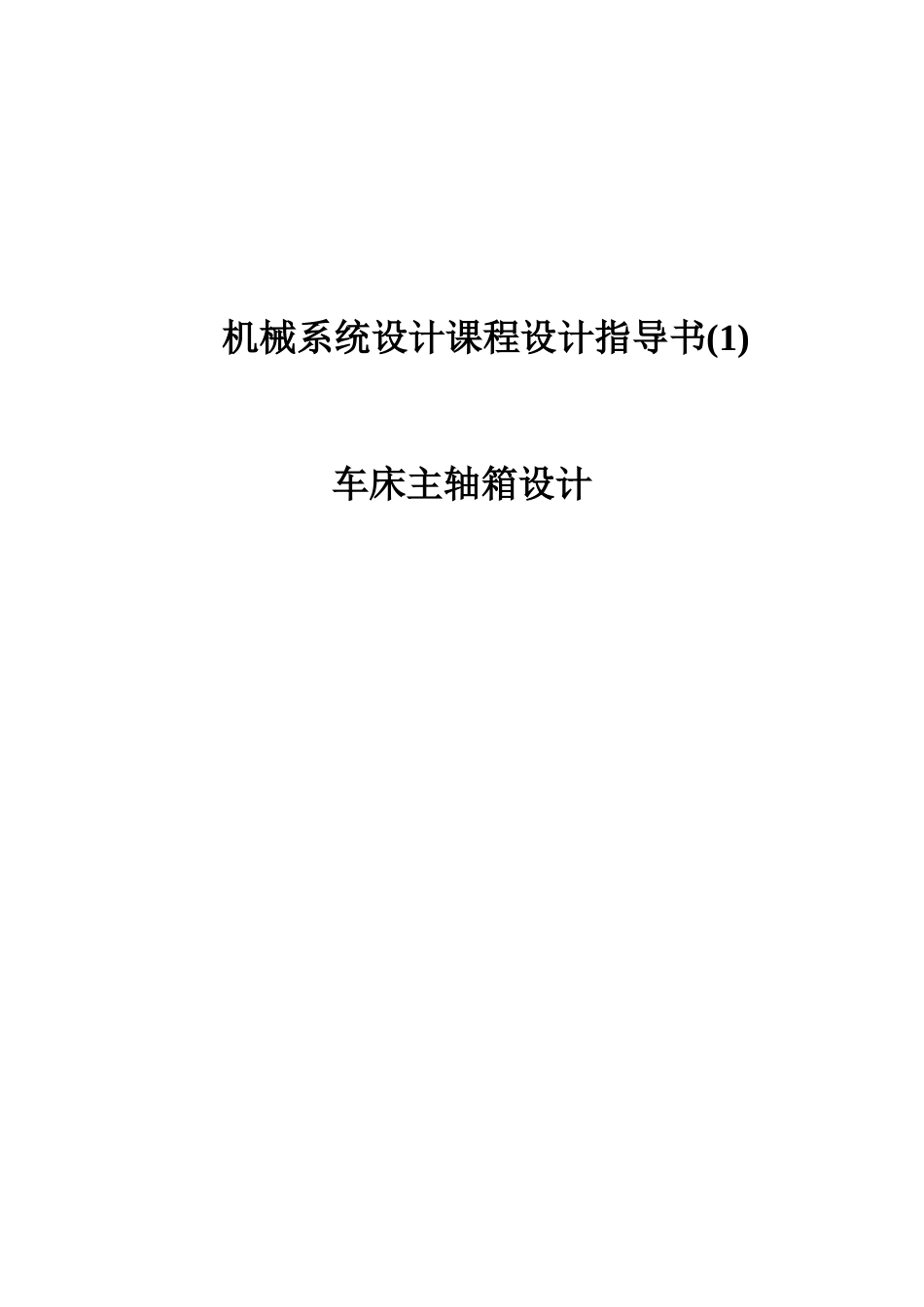

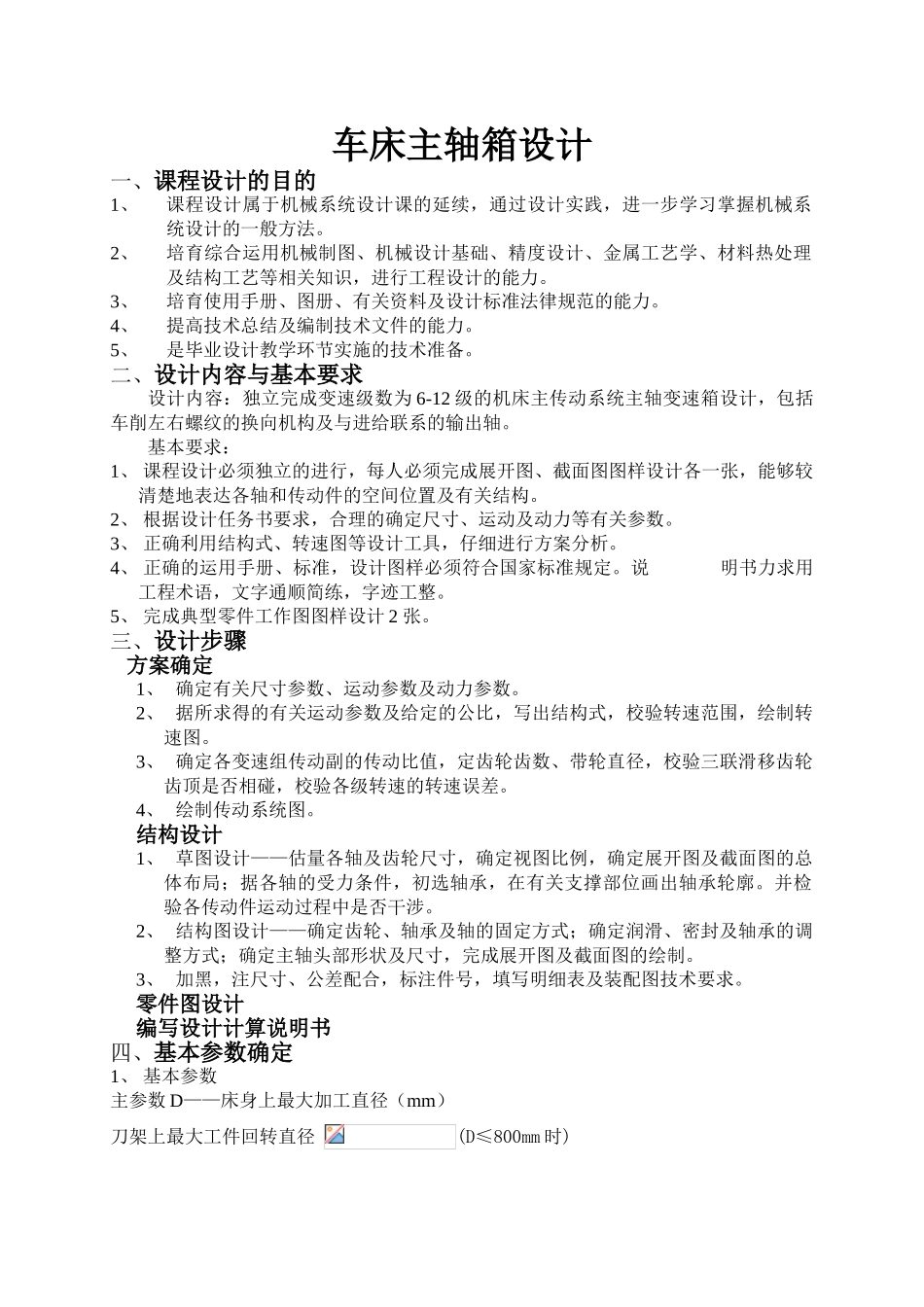

机械系统设计课程设计指导书机械教研室机械系统设计课程设计指导书(1)车床主轴箱设计车床主轴箱设计一、课程设计的目的1、课程设计属于机械系统设计课的延续，通过设计实践，进一步学习掌握机械系统设计的一般方法。 2、培育综合运用机械制图、机械设计基础、精度设计、金属工艺学、材料热处理及结构工艺等相关知识，进行工程设计的能力。3、培育使用手册、图册、有关资料及设计标准法律规范的能力。4、提高技术总结及编制技术文件的能力。5、是毕业设计教学环节实施的技术准备。二、设计内容与基本要求 设计内容：独立完成变速级数为 6-12 级的机床主传动系统主轴变速箱设计，包括车削左右螺纹的换向机构及与进给联系的输出轴。基本要求：1、 课程设计必须独立的进行，每人必须完成展开图、截面图图样设计各一张，能够较清楚地表达各轴和传动件的空间位置及有关结构。2、 根据设计任务书要求，合理的确定尺寸、运动及动力等有关参数。3、 正确利用结构式、转速图等设计工具，仔细进行方案分析。4、 正确的运用手册、标准，设计图样必须符合国家标准规定。说 明书力求用工程术语，文字通顺简练，字迹工整。5、 完成典型零件工作图图样设计 2 张。三、设计步骤 方案确定1、 确定有关尺寸参数、运动参数及动力参数。2、 据所求得的有关运动参数及给定的公比，写出结构式，校验转速范围，绘制转速图。3、 确定各变速组传动副的传动比值，定齿轮齿数、带轮直径，校验三联滑移齿轮齿顶是否相碰，校验各级转速的转速误差。4、 绘制传动系统图。结构设计1、 草图设计——估量各轴及齿轮尺寸，确定视图比例，确定展开图及截面图的总体布局；据各轴的受力条件，初选轴承，在有关支撑部位画出轴承轮廓。并检验各传动件运动过程中是否干涉。2、 结构图设计——确定齿轮、轴承及轴的固定方式；确定润滑、密封及轴承的调整方式；确定主轴头部形状及尺寸，完成展开图及截面图的绘制。3、 加黑，注尺寸、公差配合，标注件号，填写明细表及装配图技术要求。零件图设计编写设计计算说明书四、基本参数确定1、 基本参数主参数 D——床身上最大加工直径（mm）刀架上最大工件回转直径 (D≤800mm 时) 或通过主轴孔最大奉料直径 床身宽度 通用机床主轴短部结构形状序号简 图结 构 特 点应用范围1前端短锥面定位，定心精度高；法兰上的螺孔用于紧固卡盘，并有一沉孔，以安装端而键传递转矩。内孔为莫氏内锥孔，用以安装顶尖、心轴等；头部...
