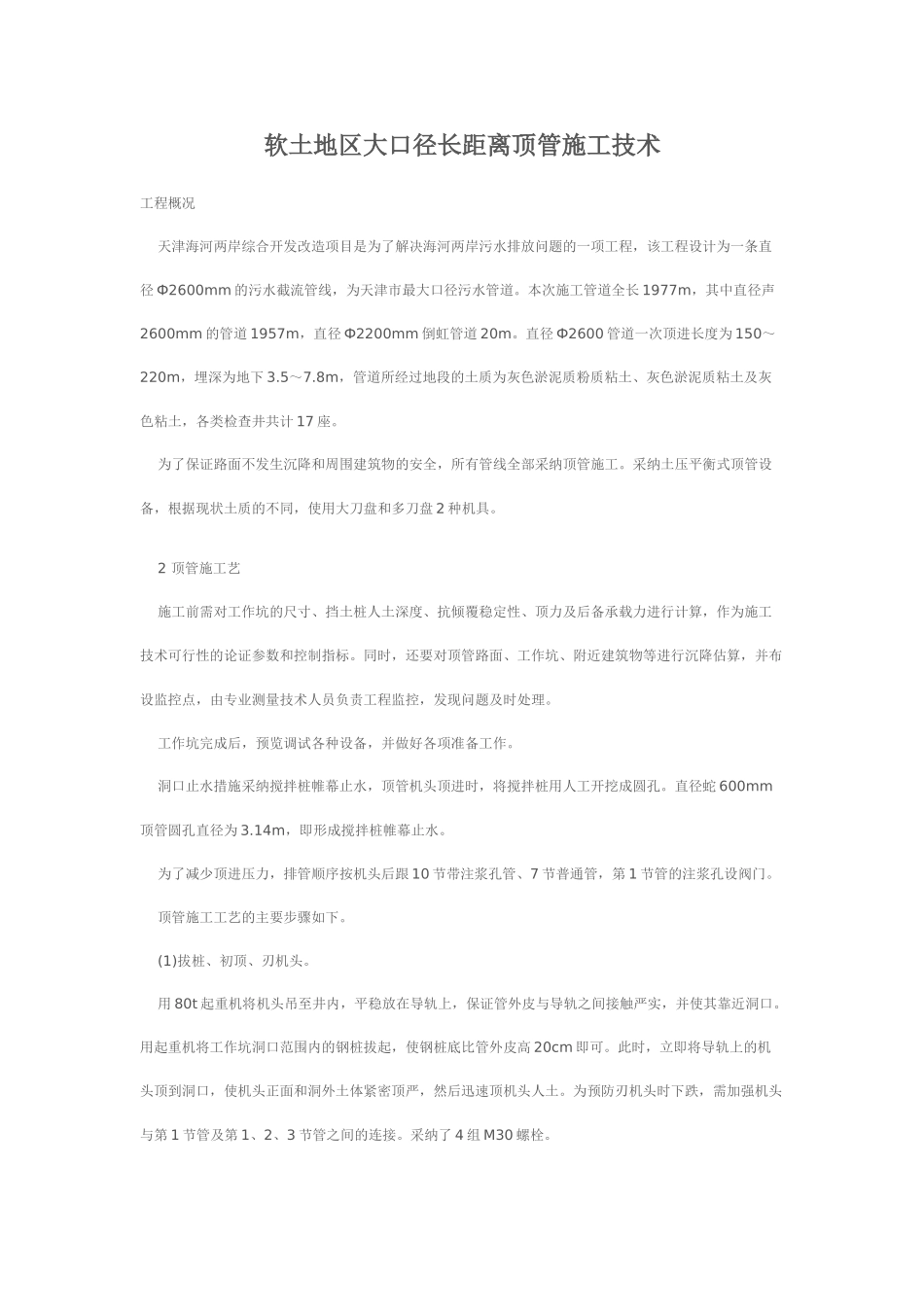

软土地区大口径长距离顶管施工技术p

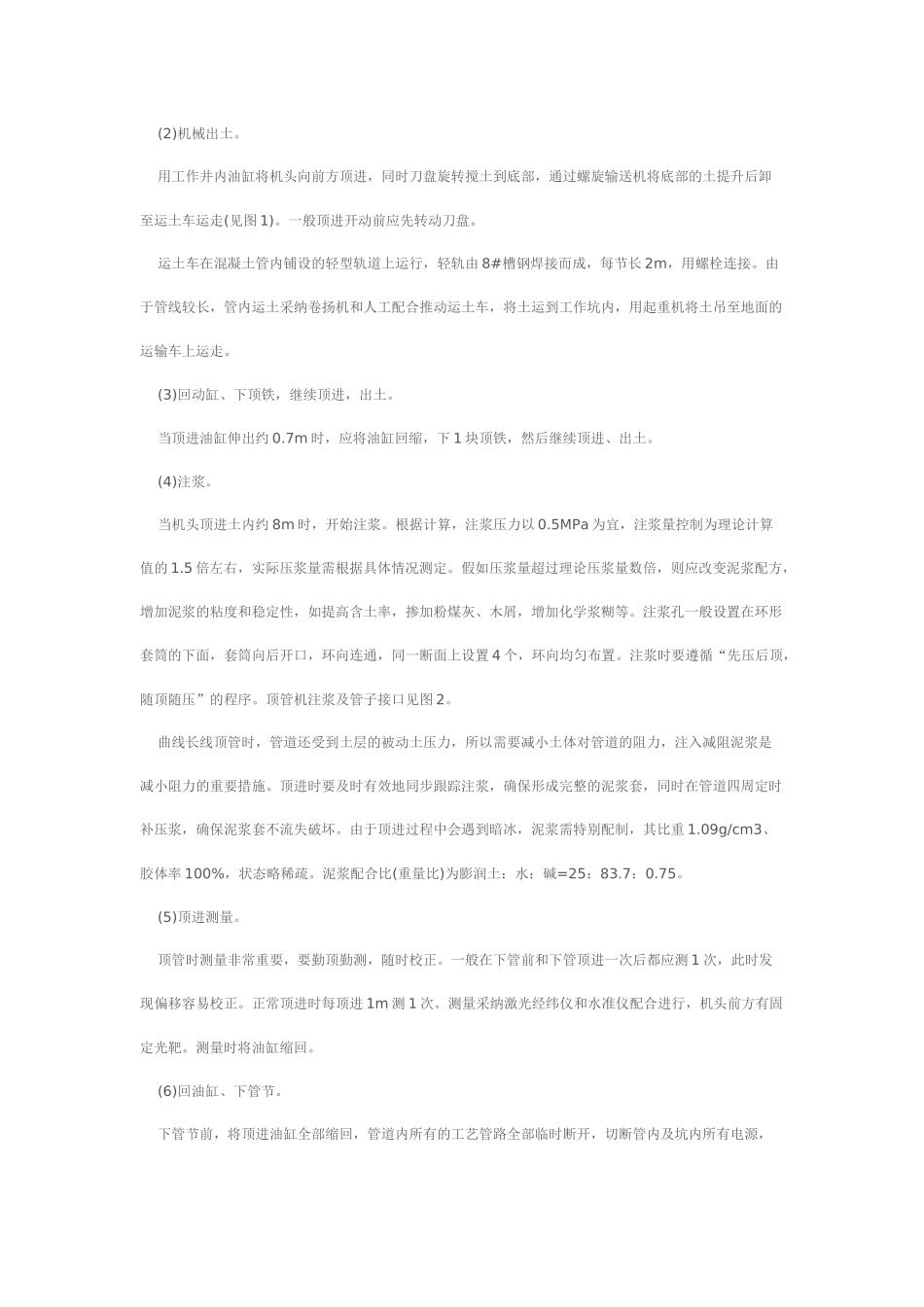

软土地区大口径长距离顶管施工技术工程概况 天津海河两岸综合开发改造项目是为了解决海河两岸污水排放问题的一项工程，该工程设计为一条直径 Ф2600mm 的污水截流管线，为天津市最大口径污水管道。本次施工管道全长 1977m，其中直径声2600mm 的管道 1957m，直径 Ф2200mm 倒虹管道 20m。直径 Ф2600 管道一次顶进长度为 150～220m，埋深为地下 3.5～7.8m，管道所经过地段的土质为灰色淤泥质粉质粘土、灰色淤泥质粘土及灰色粘土，各类检查井共计 17 座。 为了保证路面不发生沉降和周围建筑物的安全，所有管线全部采纳顶管施工。采纳土压平衡式顶管设备，根据现状土质的不同，使用大刀盘和多刀盘 2 种机具。 2 顶管施工艺 施工前需对工作坑的尺寸、挡土桩人土深度、抗倾覆稳定性、顶力及后备承载力进行计算，作为施工技术可行性的论证参数和控制指标。同时，还要对顶管路面、工作坑、附近建筑物等进行沉降估算，并布设监控点，由专业测量技术人员负责工程监控，发现问题及时处理。 工作坑完成后，预览调试各种设备，并做好各项准备工作。 洞口止水措施采纳搅拌桩帷幕止水，顶管机头顶进时，将搅拌桩用人工开挖成圆孔。直径蛇 600mm顶管圆孔直径为 3.14m，即形成搅拌桩帷幕止水。 为了减少顶进压力，排管顺序按机头后跟 10 节带注浆孔管、7 节普通管，第 1 节管的注浆孔设阀门。 顶管施工工艺的主要步骤如下。 (1)拔桩、初顶、刃机头。 用 80t 起重机将机头吊至井内，平稳放在导轨上，保证管外皮与导轨之间接触严实，并使其靠近洞口。用起重机将工作坑洞口范围内的钢桩拔起，使钢桩底比管外皮高 20cm 即可。此时，立即将导轨上的机头顶到洞口，使机头正面和洞外土体紧密顶严，然后迅速顶机头人土。为预防刃机头时下跌，需加强机头与第 1 节管及第 1、2、3 节管之间的连接。采纳了 4 组 M30 螺栓。 (2)机械出土。 用工作井内油缸将机头向前方顶进，同时刀盘旋转搅土到底部，通过螺旋输送机将底部的土提升后卸至运土车运走(见图 1)。一般顶进开动前应先转动刀盘。 运土车在混凝土管内铺设的轻型轨道上运行，轻轨由 8#槽钢焊接而成，每节长 2m，用螺栓连接。由于管线较长，管内运土采纳卷扬机和人工配合推动运土车，将土运到工作坑内，用起重机将土吊至地面的运输车上运走。 (3)回动缸、下顶铁，继续顶进，出土。 当顶进油缸伸出约 0.7m 时，应将油缸回缩，下 1 块顶铁，然后继续顶进、出土。...
