边坡喷锚加固方案

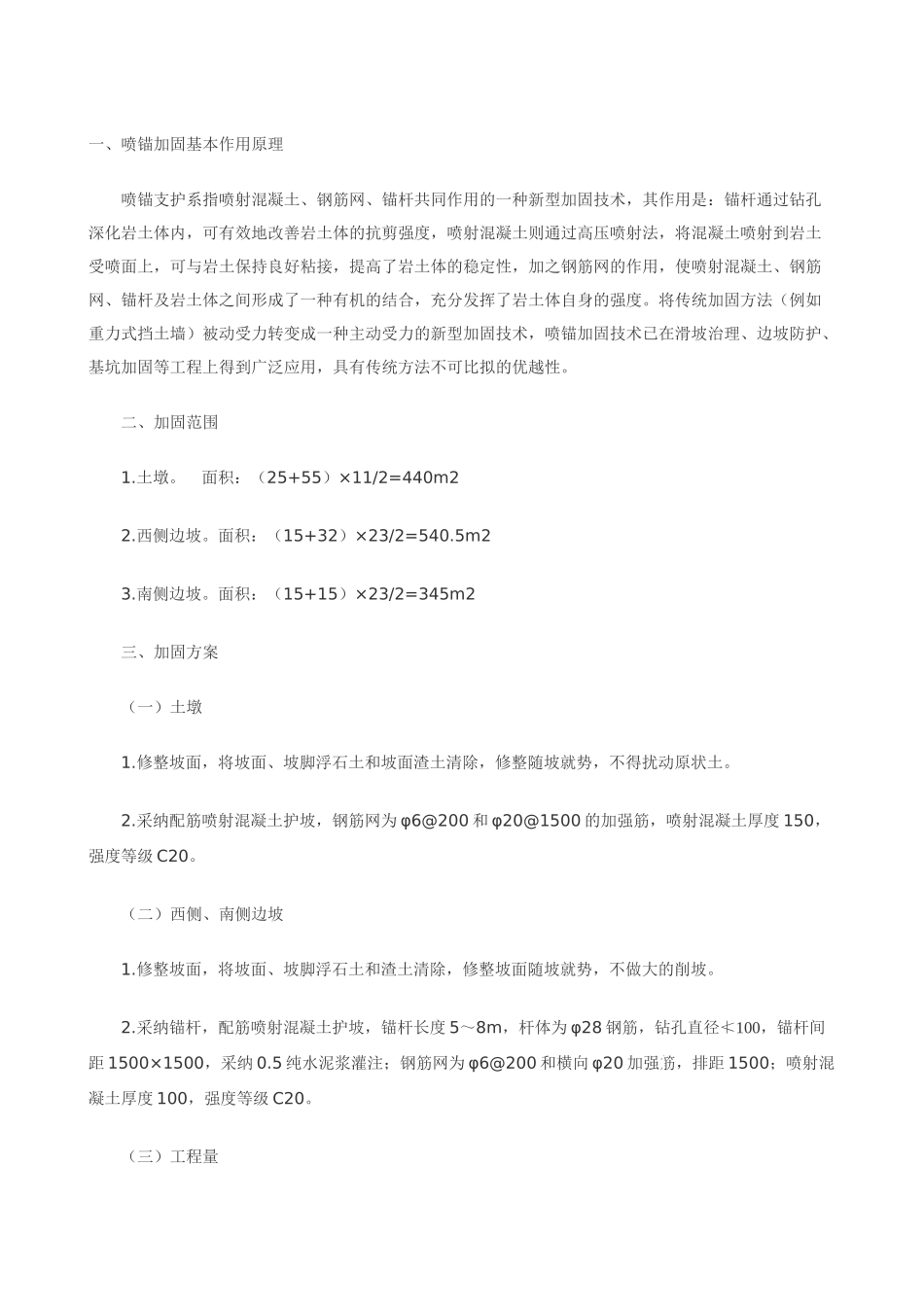

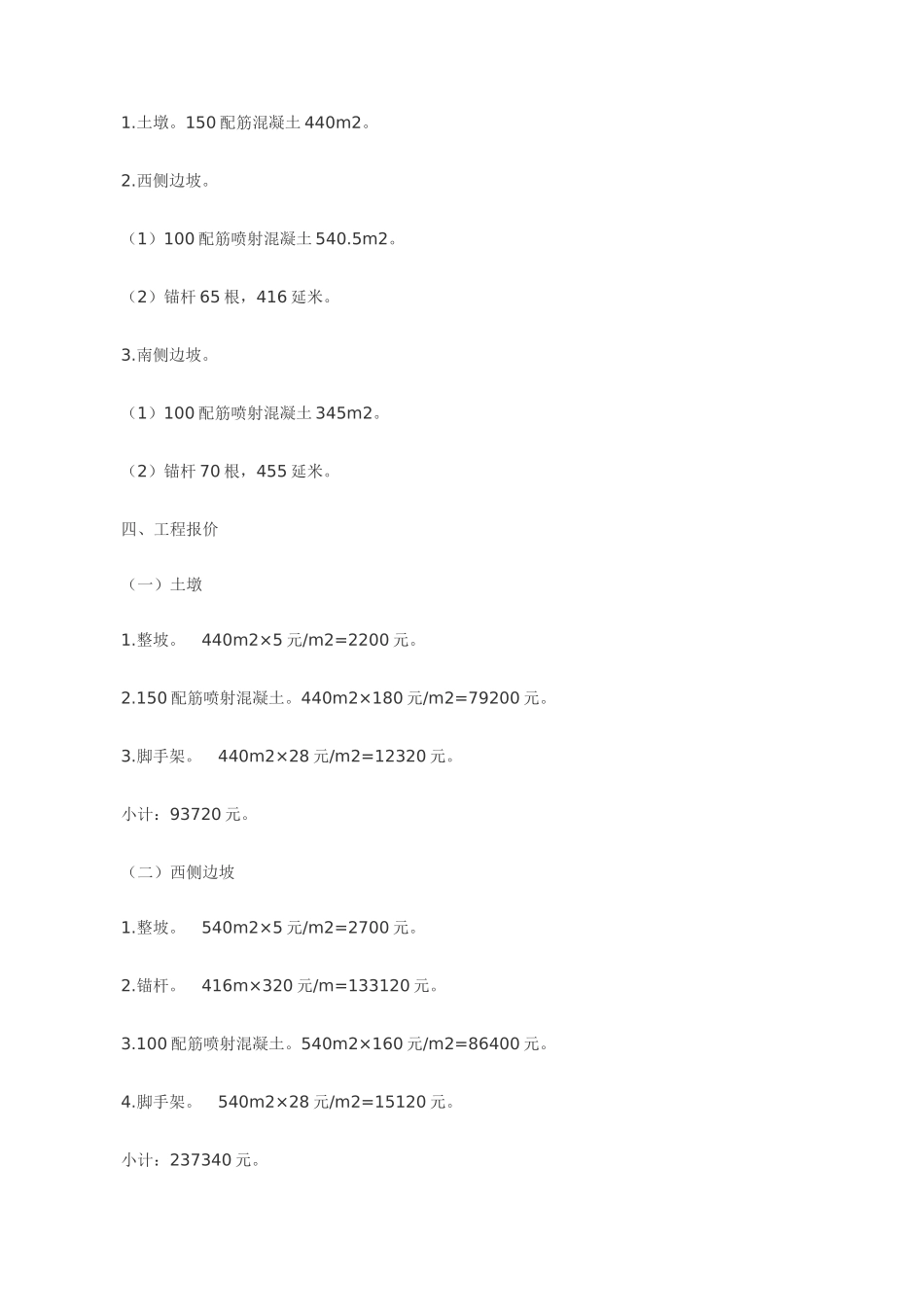

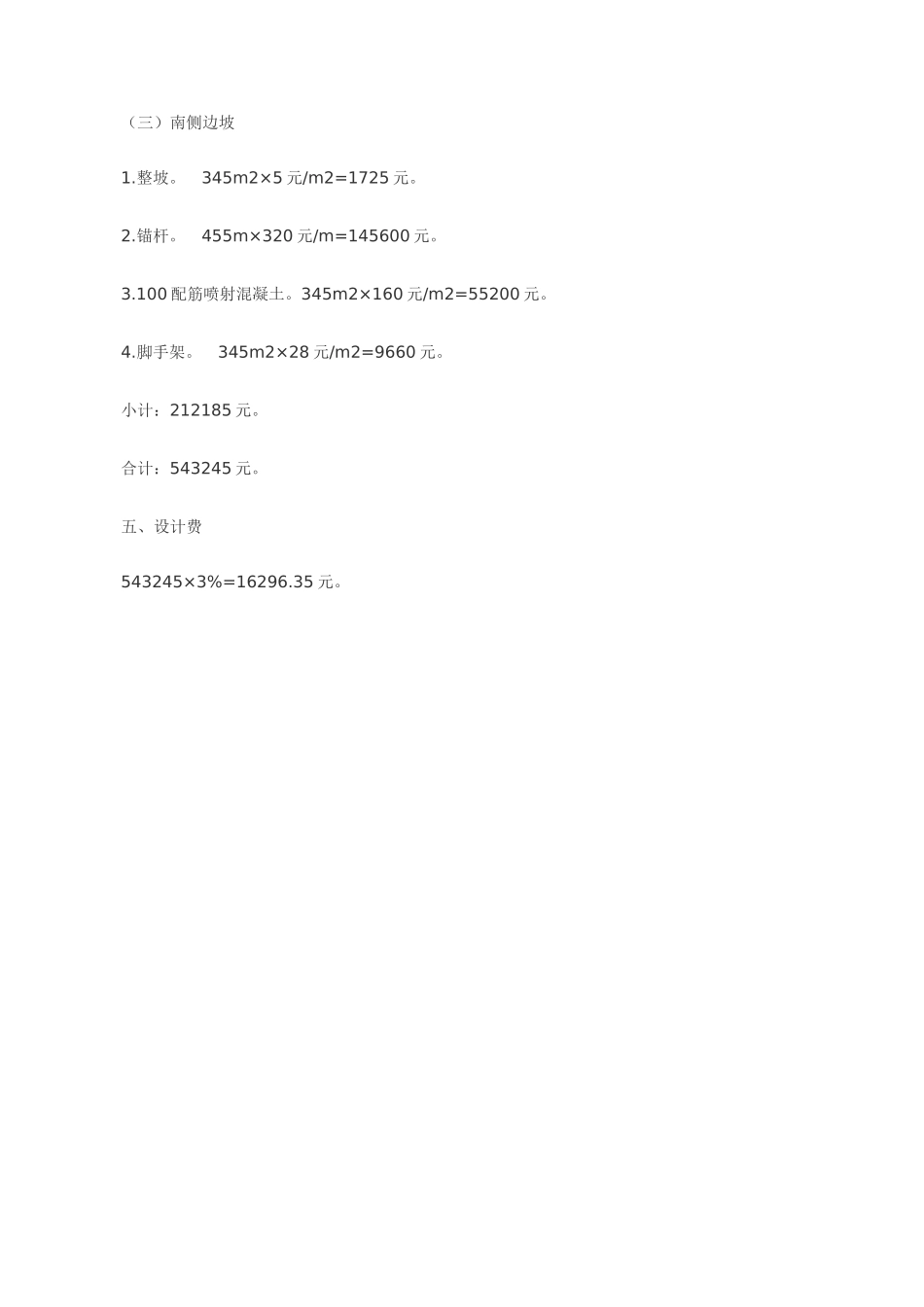

一、喷锚加固基本作用原理 喷锚支护系指喷射混凝土、钢筋网、锚杆共同作用的一种新型加固技术，其作用是：锚杆通过钻孔深化岩土体内，可有效地改善岩土体的抗剪强度，喷射混凝土则通过高压喷射法，将混凝土喷射到岩土受喷面上，可与岩土保持良好粘接，提高了岩土体的稳定性，加之钢筋网的作用，使喷射混凝土、钢筋网、锚杆及岩土体之间形成了一种有机的结合，充分发挥了岩土体自身的强度。将传统加固方法（例如重力式挡土墙）被动受力转变成一种主动受力的新型加固技术，喷锚加固技术已在滑坡治理、边坡防护、基坑加固等工程上得到广泛应用，具有传统方法不可比拟的优越性。 二、加固范围 1.土墩。 面积：（25+55）×11/2=440m2 2.西侧边坡。面积：（15+32）×23/2=540.5m2 3.南侧边坡。面积：（15+15）×23/2=345m2 三、加固方案 （一）土墩 1.修整坡面，将坡面、坡脚浮石土和坡面渣土清除，修整随坡就势，不得扰动原状土。 2.采纳配筋喷射混凝土护坡，钢筋网为 φ6@200 和 φ20@1500 的加强筋，喷射混凝土厚度 150，强度等级 C20。 （二）西侧、南侧边坡 1.修整坡面，将坡面、坡脚浮石土和渣土清除，修整坡面随坡就势，不做大的削坡。 2.采纳锚杆，配筋喷射混凝土护坡，锚杆长度 5～8m，杆体为 φ28 钢筋，钻孔直径≮100，锚杆间距 1500×1500，采纳 0.5 纯水泥浆灌注；钢筋网为 φ6@200 和横向 φ20 加强筋，排距 1500；喷射混凝土厚度 100，强度等级 C20。 （三）工程量 1.土墩。150 配筋混凝土 440m2。 2.西侧边坡。 （1）100 配筋喷射混凝土 540.5m2。 （2）锚杆 65 根，416 延米。 3.南侧边坡。 （1）100 配筋喷射混凝土 345m2。 （2）锚杆 70 根，455 延米。 四、工程报价 （一）土墩 1.整坡。 440m2×5 元/m2=2200 元。 2.150 配筋喷射混凝土。440m2×180 元/m2=79200 元。 3.脚手架。 440m2×28 元/m2=12320 元。 小计：93720 元。 （二）西侧边坡 1.整坡。 540m2×5 元/m2=2700 元。 2.锚杆。 416m×320 元/m=133120 元。 3.100 配筋喷射混凝土。540m2×160 元/m2=86400 元。 4.脚手架。 540m2×28 元/m2=15120 元。 小计：237340 元。 （三）南侧边坡 1.整坡。 345m2×5 元/m2=1725 元。 2.锚杆。 455m×320 元/m=145600 元。 3.100 配筋喷射混凝土。345m2×160 元/m2=55200 元。 4.脚手架。 345m2×28 元/m2=9660 元。 小计：212185 元。 合计：543245 元。 五、设计费 543245×3%=16296.35 元。
