边沟、排水沟施工方案

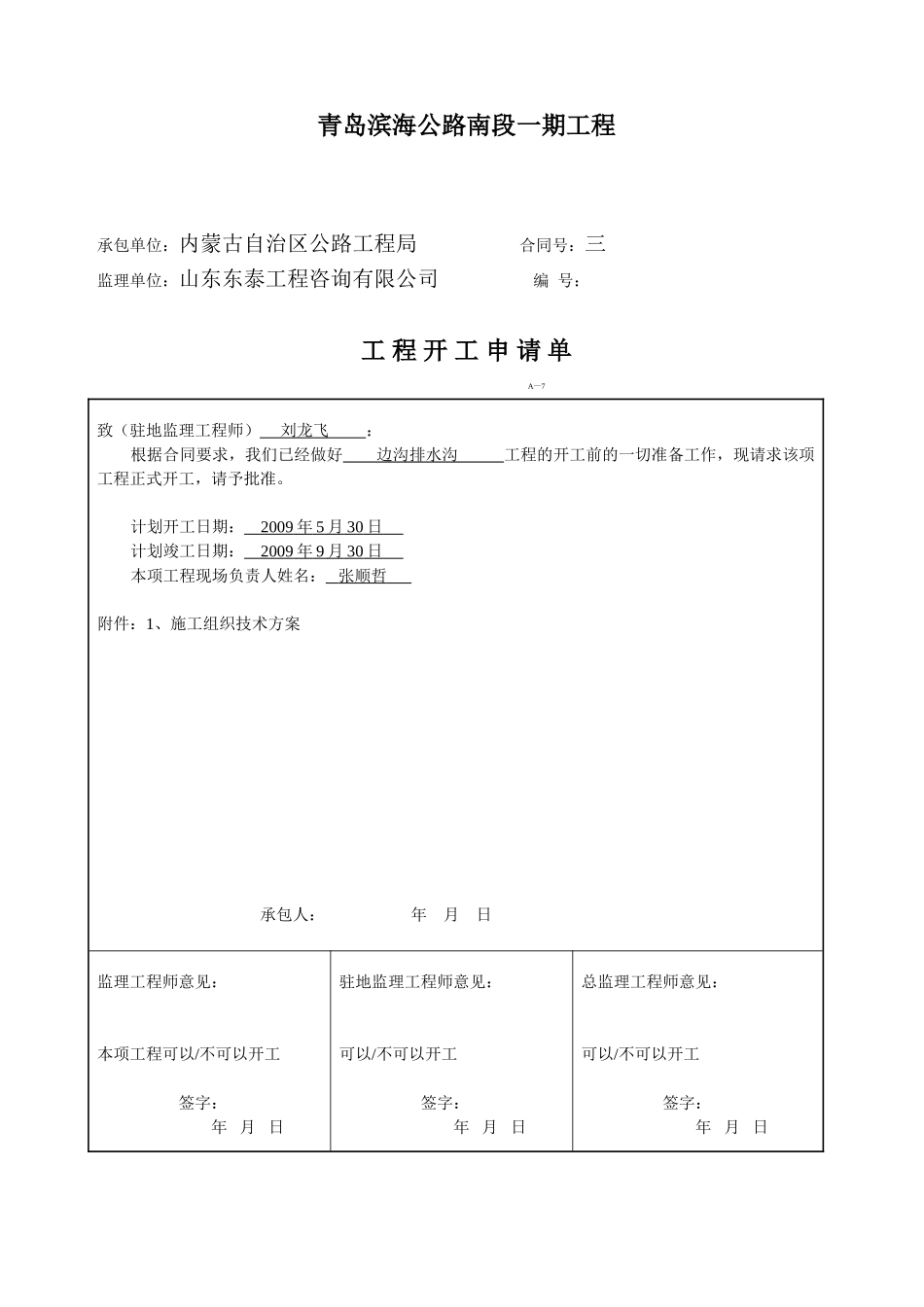

青岛滨海公路南段一期工程承包单位：内蒙古自治区公路工程局 合同号：三监理单位：山东东泰工程咨询有限公司 编 号：工 程 开 工 申 请 单 A—7致（驻地监理工程师） 刘龙飞 ：根据合同要求，我们已经做好 边沟排水沟 工程的开工前的一切准备工作，现请求该项工程正式开工，请予批准。计划开工日期： 2009 年 5 月 30 日 计划竣工日期： 2009 年 9 月 30 日 本项工程现场负责人姓名： 张顺哲 附件：1、施工组织技术方案 承包人： 年 月 日监理工程师意见：本项工程可以/不可以开工签字：年 月 日驻地监理工程师意见：可以/不可以开工签字：年 月 日总监理工程师意见：可以/不可以开工签字：年 月 日路基路面排水防护工程施工方案一、工程概况1、暗埋边沟挖方路段、部分填方路段、分离式路基路段中间、宽填缓边坡段均设置暗埋式边沟，采纳矩形边沟加盖板的形式。沟身采纳 M7.5 号浆砌片石，盖板采纳 C30 号混凝土预制，雨水口采纳 C20 号混凝土现浇。盖板顶部覆盖 0.25m 耕植土植草绿化，与路基边坡组成流线浅碟型土沟，每隔 20m 设一处雨水口。暗埋矩形边沟一般路段沟深 0.60m，沟底宽 0.6m，底部有 10cm 砂垫层，内外侧边坡直立。超高路段曲线外侧沟深 0.5m，内侧沟深 0.8m，底部有 10cm 砂垫层。暗埋式边沟（分离式路基路段除外）下面均设置了矩形碎石盲沟，沟宽0.6m，深 0.4m，外围渗水土工布，内埋 Φ100mm 多孔 PVC 排水管。矩形碎石盲沟的出水口采纳干砌片石并与填挖交界急流槽或填方边沟顺接。一般情况下，边沟纵坡不小于 0.1%。横向排水管为 Φ10cm 塑料排水管外包 C15 号水泥混凝土，并与碎石盲沟相连接。2、填方边沟对于一般填方段采纳蝶形土沟，断面轮廓采纳梯形，沟深 0.6m，沟底宽0.6m，内外侧边坡 1：1，转角部分圆化角处理，沟底撒布 10cm 的碎石，碎石粒径一般为 1-3cm。个别路段根据排水需要加大边沟尺寸：沟深 0.6m×沟底宽0.8m 或沟深 1.0m×沟底宽 1.0m。3、线外排水沟线外排水沟的线性要求平顺，尽可能采纳直线，转弯处宜做成弧形，其半径不宜小于 10m，设计所提供的长度不足时，可根据实际需要增长。线外排水沟应离路基尽可能远些，距路基坡脚应大于 3m。路堤边坡设置急流槽地段，排水沟距路基坡脚距离不小于 2.0m。4、急流槽在挖方和填方交界处、截水沟水流引入排水沟及排水沟水流引入自然沟渠或桥涵结构物时，坡面较陡或边沟纵坡大于 6...
