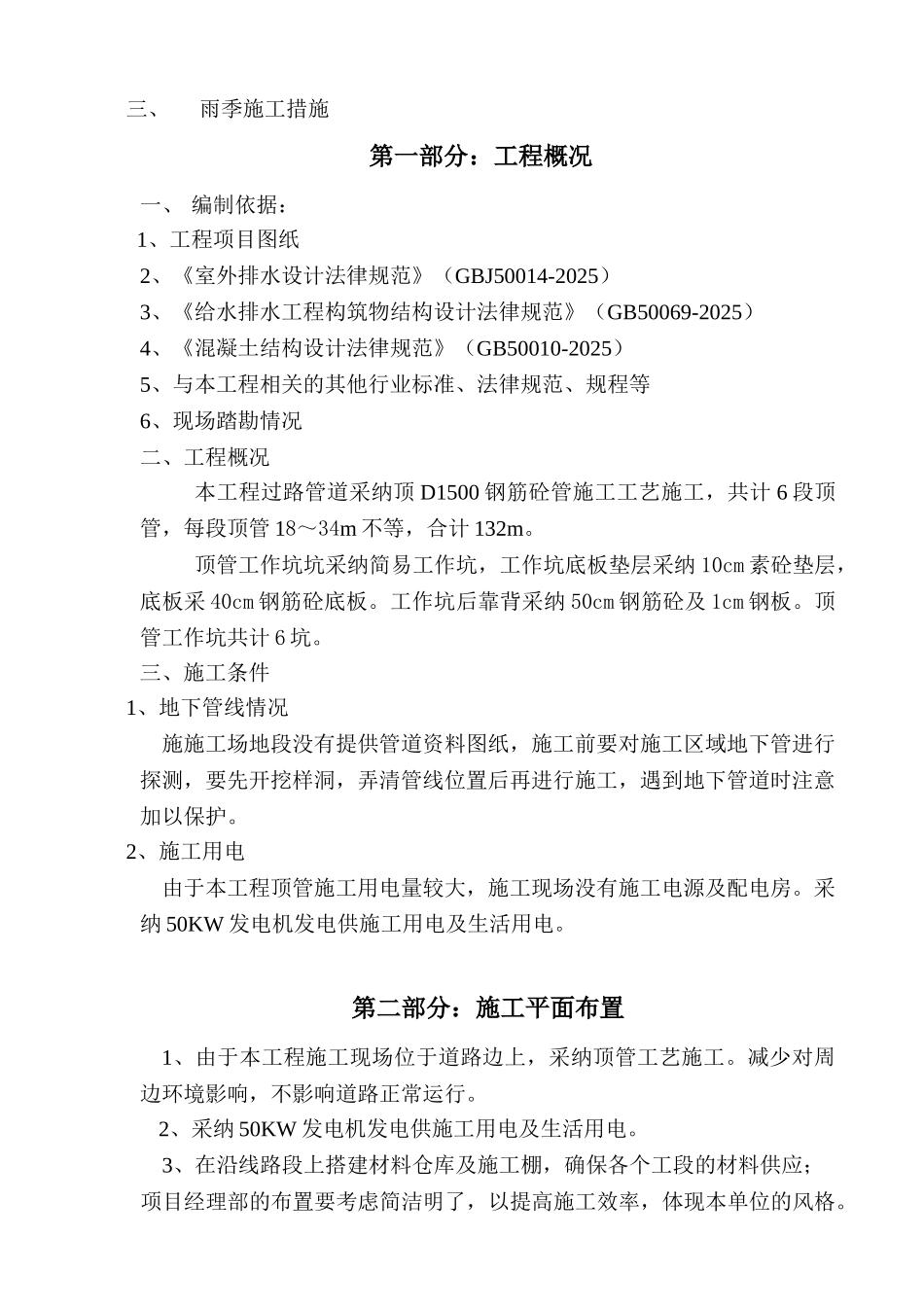

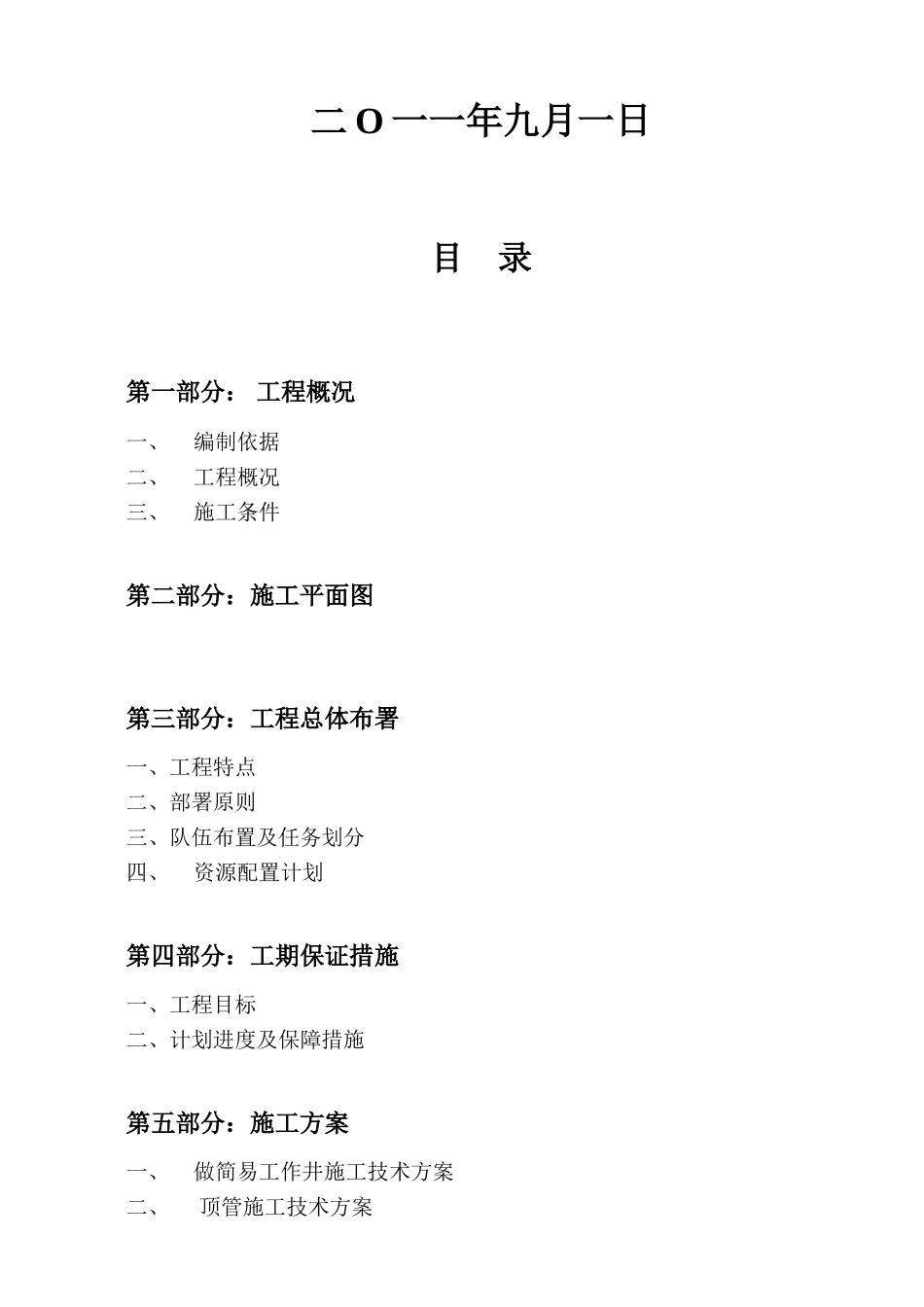

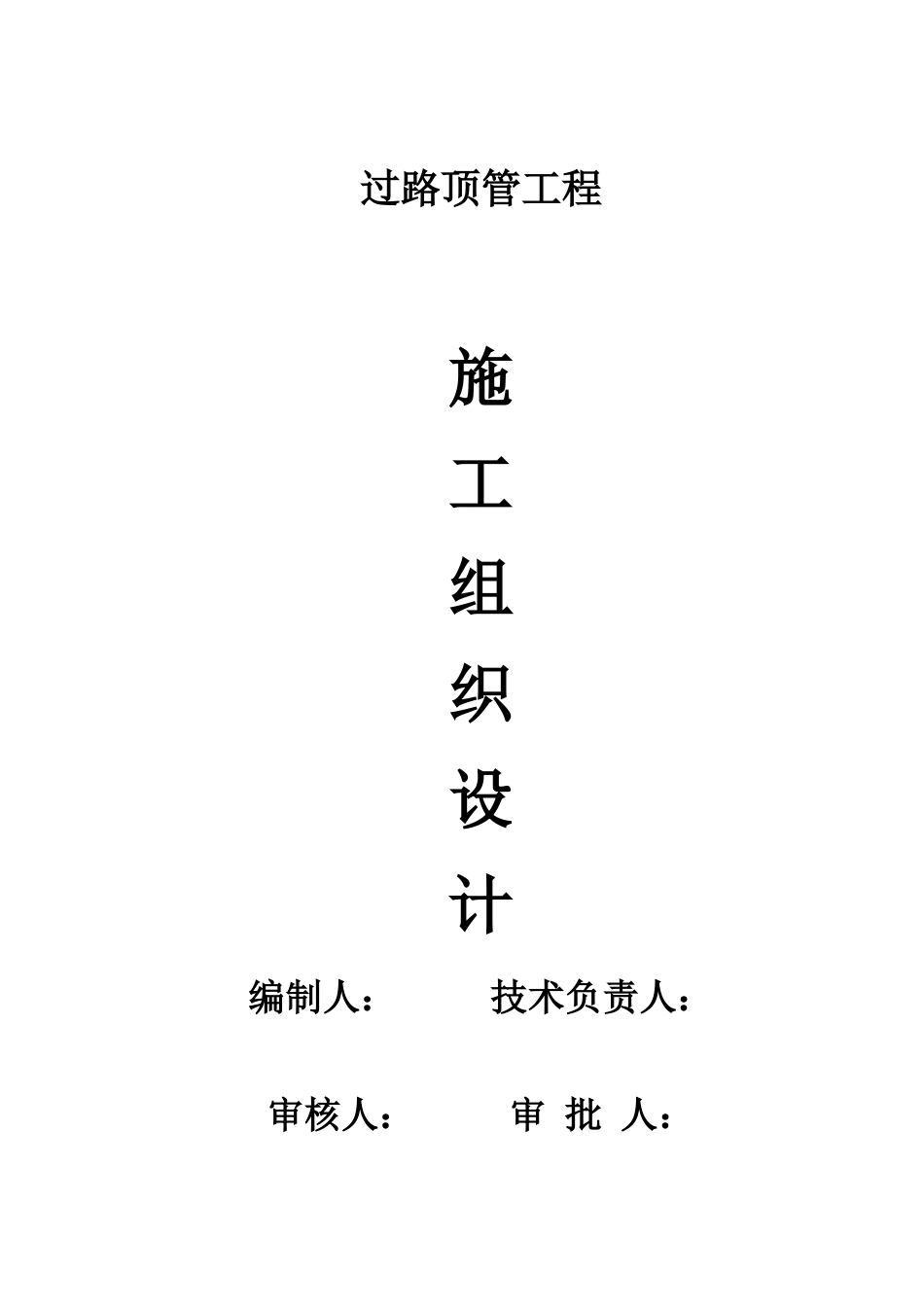

过路顶管工程施工组织设计编制人： 技术负责人：审核人： 审 批 人：二 O 一一年九月一日目 录第一部分： 工程概况一、编制依据二、工程概况三、施工条件第二部分：施工平面图第三部分：工程总体布署一、工程特点二、部署原则三、队伍布置及任务划分四、资源配置计划第四部分：工期保证措施一、工程目标二、计划进度及保障措施第五部分：施工方案一、做简易工作井施工技术方案二、顶管施工技术方案三、雨季施工措施第一部分：工程概况一、 编制依据：1、工程项目图纸2、《室外排水设计法律规范》（GBJ50014-2025）3、《给水排水工程构筑物结构设计法律规范》（GB50069-2025）4、《混凝土结构设计法律规范》（GB50010-2025）5、与本工程相关的其他行业标准、法律规范、规程等6、现场踏勘情况二、工程概况本工程过路管道采纳顶 D1500 钢筋砼管施工工艺施工，共计 6 段顶管，每段顶管 18～34m 不等，合计 132m。 顶管工作坑坑采纳简易工作坑，工作坑底板垫层采纳 10cm 素砼垫层，底板采 40cm 钢筋砼底板。工作坑后靠背采纳 50cm 钢筋砼及 1cm 钢板。顶管工作坑共计 6 坑。三、施工条件1、地下管线情况施施工场地段没有提供管道资料图纸，施工前要对施工区域地下管进行探测，要先开挖样洞，弄清管线位置后再进行施工，遇到地下管道时注意加以保护。2、施工用电由于本工程顶管施工用电量较大，施工现场没有施工电源及配电房。采纳 50KW 发电机发电供施工用电及生活用电。第二部分：施工平面布置 1、由于本工程施工现场位于道路边上，采纳顶管工艺施工。减少对周边环境影响，不影响道路正常运行。2、采纳 50KW 发电机发电供施工用电及生活用电。3、在沿线路段上搭建材料仓库及施工棚，确保各个工段的材料供应；项目经理部的布置要考虑简洁明了，以提高施工效率，体现本单位的风格。本着确保工程的施工质量、工期、安全和文明施工，结合本工程在进行顶管的特点，以及顶管施工的高技术性要求，科学、合理、方便的原则对现场平面进行了精心布置和合理安排。第三部分 施工总体部署一、工程特点：本工程工作量较小，顶 D1500 钢筋砼管只有约 132m、简易工作井 6坑。二、部署原则1、充分考虑本项目工程的特点和难点，确保实现业主所要求的，我单位所坚持的进度、质量、安全和现场管理等目标。2、确保施工工期内完成合同内全部工程施工任务，达到验收标准。在进行施工组织设计时，通过人、材、机的优化配置和施工全过程的...
