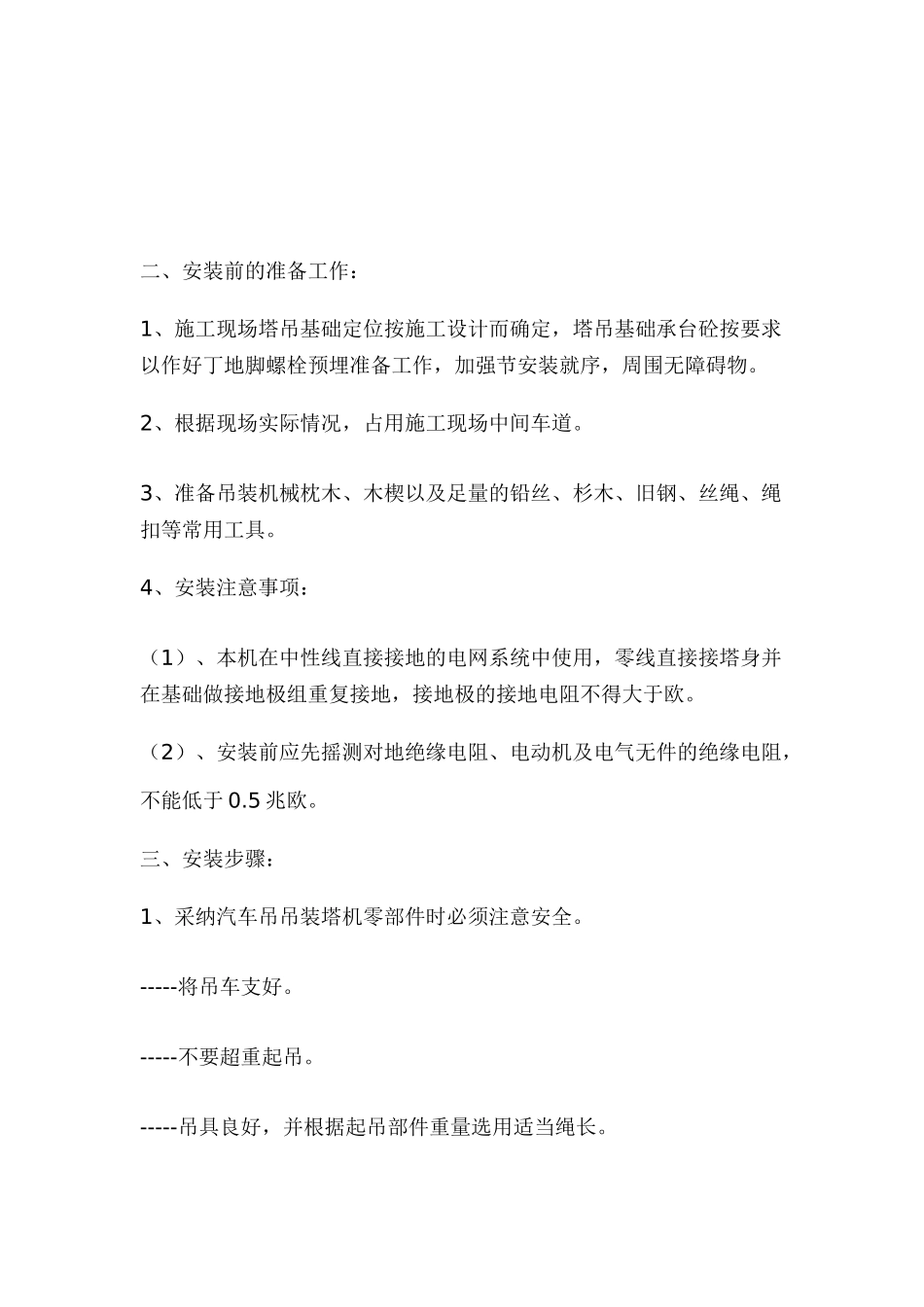

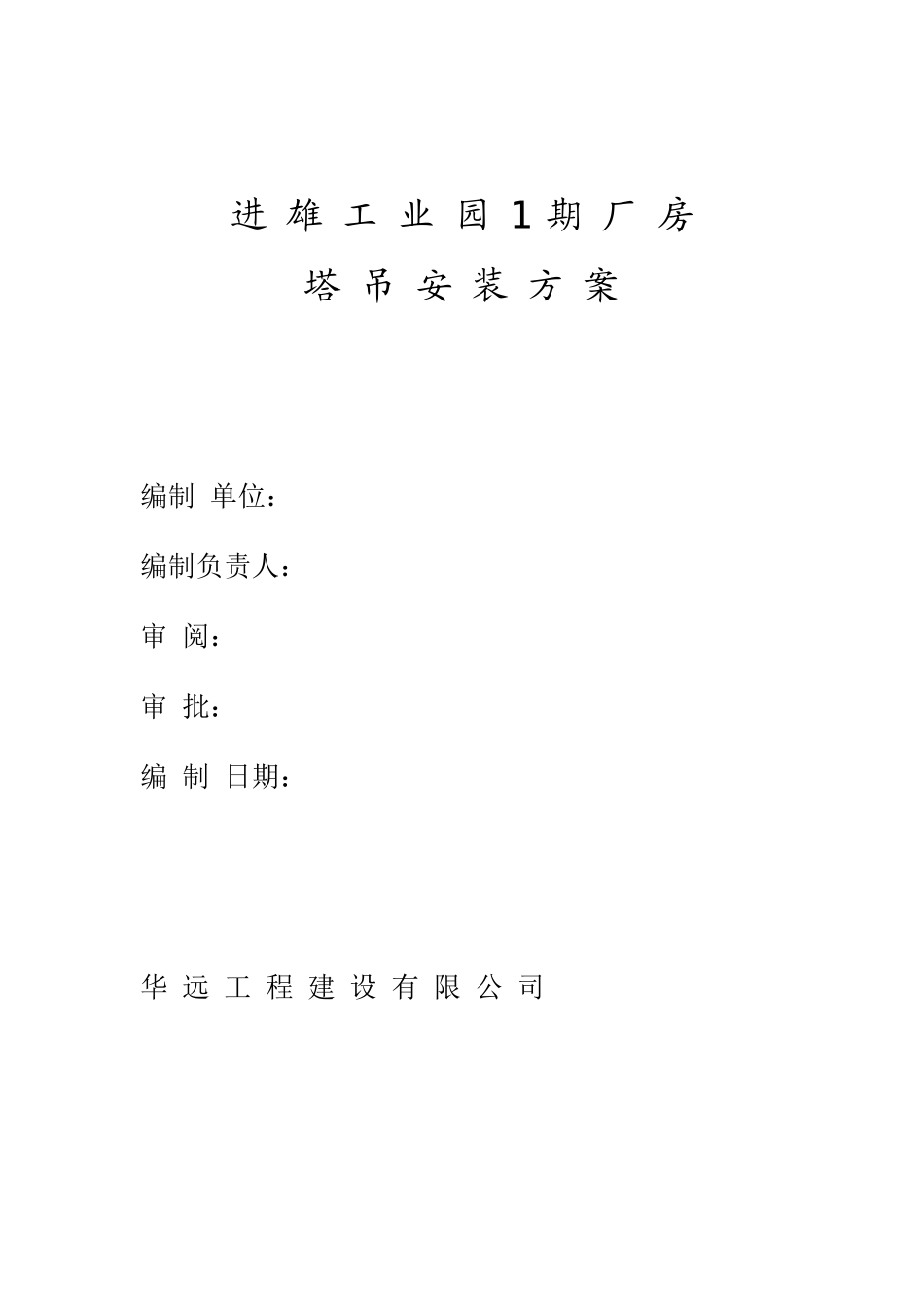

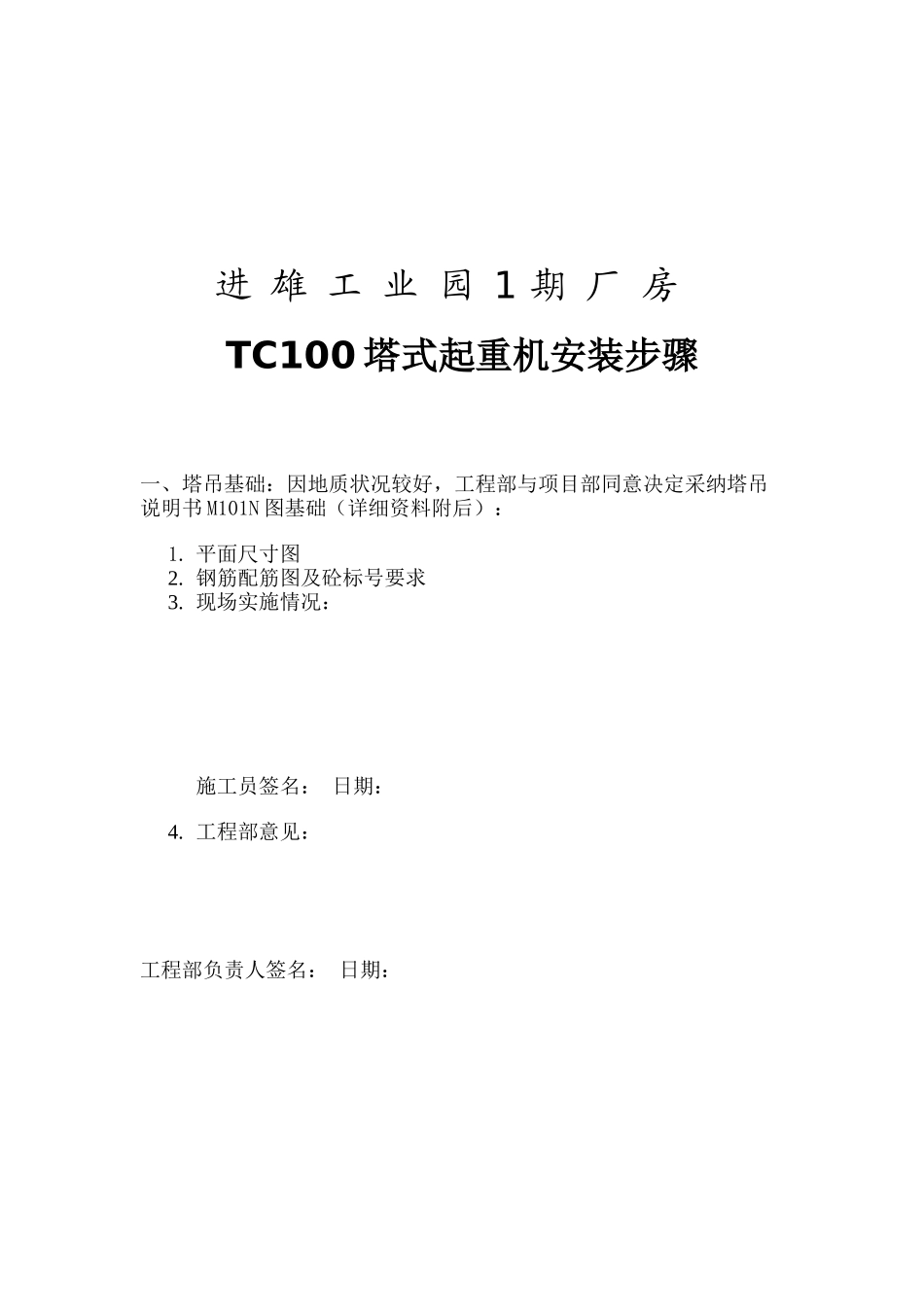

进 雄 工 业 园 1 期 厂 房塔 吊 安 装 方 案 编制 单位：编制负责人：审 阅：审 批：编 制 日期： 华 远 工 程 建 设 有 限 公 司 进 雄 工 业 园 1 期 厂 房TC100 塔式起重机安装步骤 一、塔吊基础：因地质状况较好，工程部与项目部同意决定采纳塔吊说明书 M101N 图基础（详细资料附后）：1. 平面尺寸图 2. 钢筋配筋图及砼标号要求 3. 现场实施情况： 施工员签名： 日期：4. 工程部意见： 工程部负责人签名： 日期： 二、安装前的准备工作：1、施工现场塔吊基础定位按施工设计而确定，塔吊基础承台砼按要求以作好丁地脚螺栓预埋准备工作，加强节安装就序，周围无障碍物。2、根据现场实际情况，占用施工现场中间车道。3、准备吊装机械枕木、木楔以及足量的铅丝、杉木、旧钢、丝绳、绳扣等常用工具。4、安装注意事项：（1）、本机在中性线直接接地的电网系统中使用，零线直接接塔身并在基础做接地极组重复接地，接地极的接地电阻不得大于欧。（2）、安装前应先摇测对地绝缘电阻、电动机及电气无件的绝缘电阻，不能低于 0.5 兆欧。三、安装步骤：1、采纳汽车吊吊装塔机零部件时必须注意安全。-----将吊车支好。-----不要超重起吊。-----吊具良好，并根据起吊部件重量选用适当绳长。-----要注意（考率）吊点。2、安装作业必须按说明书安装顺序进行。3、要确实装好，并使用各种保护，安全装置：爬梯、平台、护身柱和安全带等。4、在未安装起重前，绝对禁止起吊载荷。5、在风速超过 30 公里/小时的情况下，塔机不得顶升。6、顶升操作开始之前，要检查塔顶支座与顶升套架是否已用螺栓连接好。7、要遵守根据起重臂长度放配重块数的规定。8、顶升时必须将起重臂转至顶升套架开口处，（即塔身标准节被引入套架的一侧）。9、起吊或落下塔斯社身标准节时，要尽可能地靠近塔身。10、在顶升过程中，要绝对禁止转动起重臂或开动牵引小车及使用起重吊钩（升或降）。立塔程序：（1）、基础承台预埋 M1300×320 地脚螺栓及螺栓定位钢板，用水准仪（NA2/NAK2）测量校验水平度，误差±0 四个脚在水平线上。（2）、加强节及标准节安装：将已经接好的二节塔身节（一节加强节下面，一节标准节上面），加强节与预埋螺柱连接紧固，后用 NA2/NAK2 水准仪测试两个方向的垂直度，确定误差为±0（方可安装标准节）。（3）、套架安装：先将油缸、顶升横梁装在套架上，再安装好二层平台。检查前活动柜架是否紧固...
