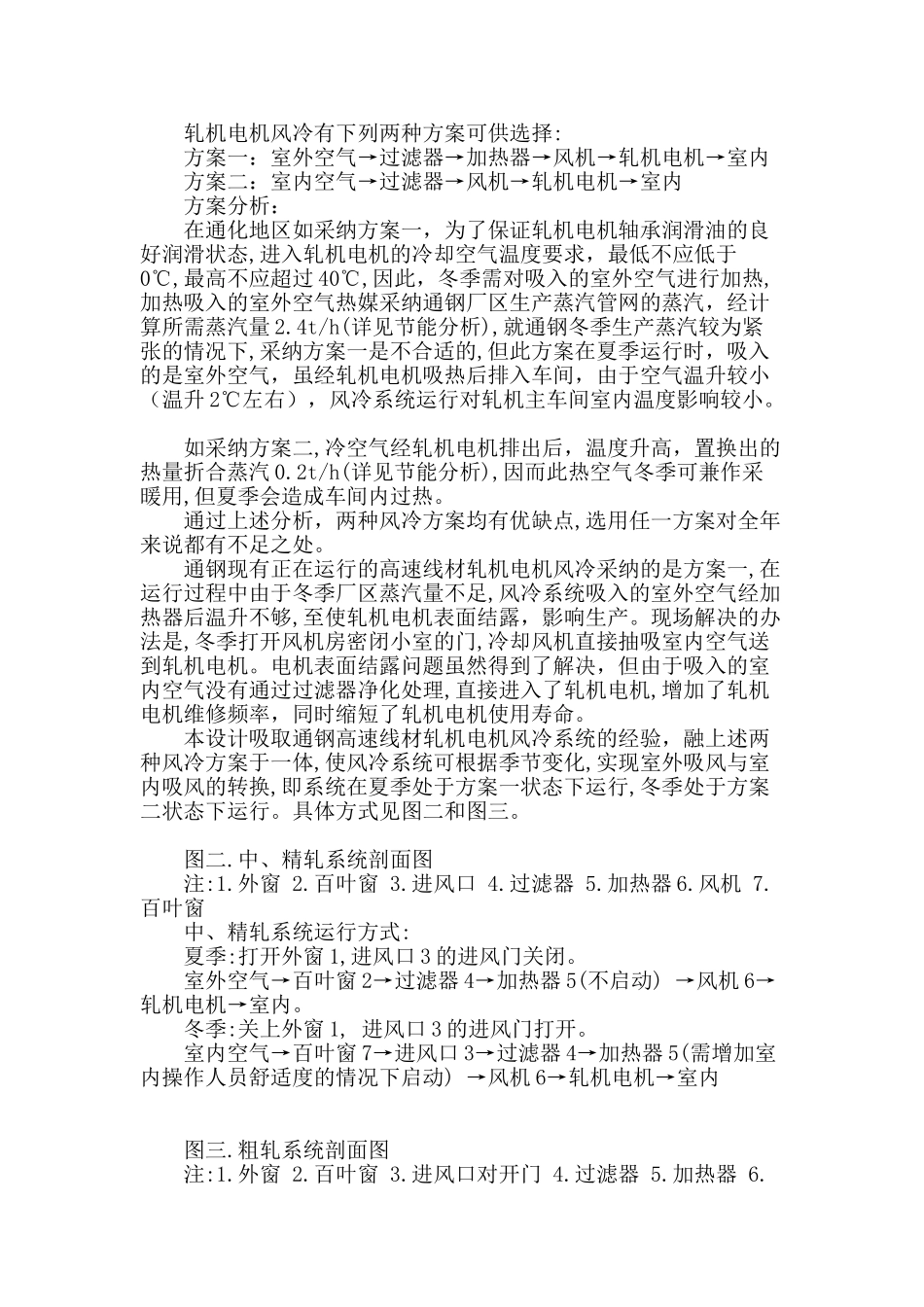

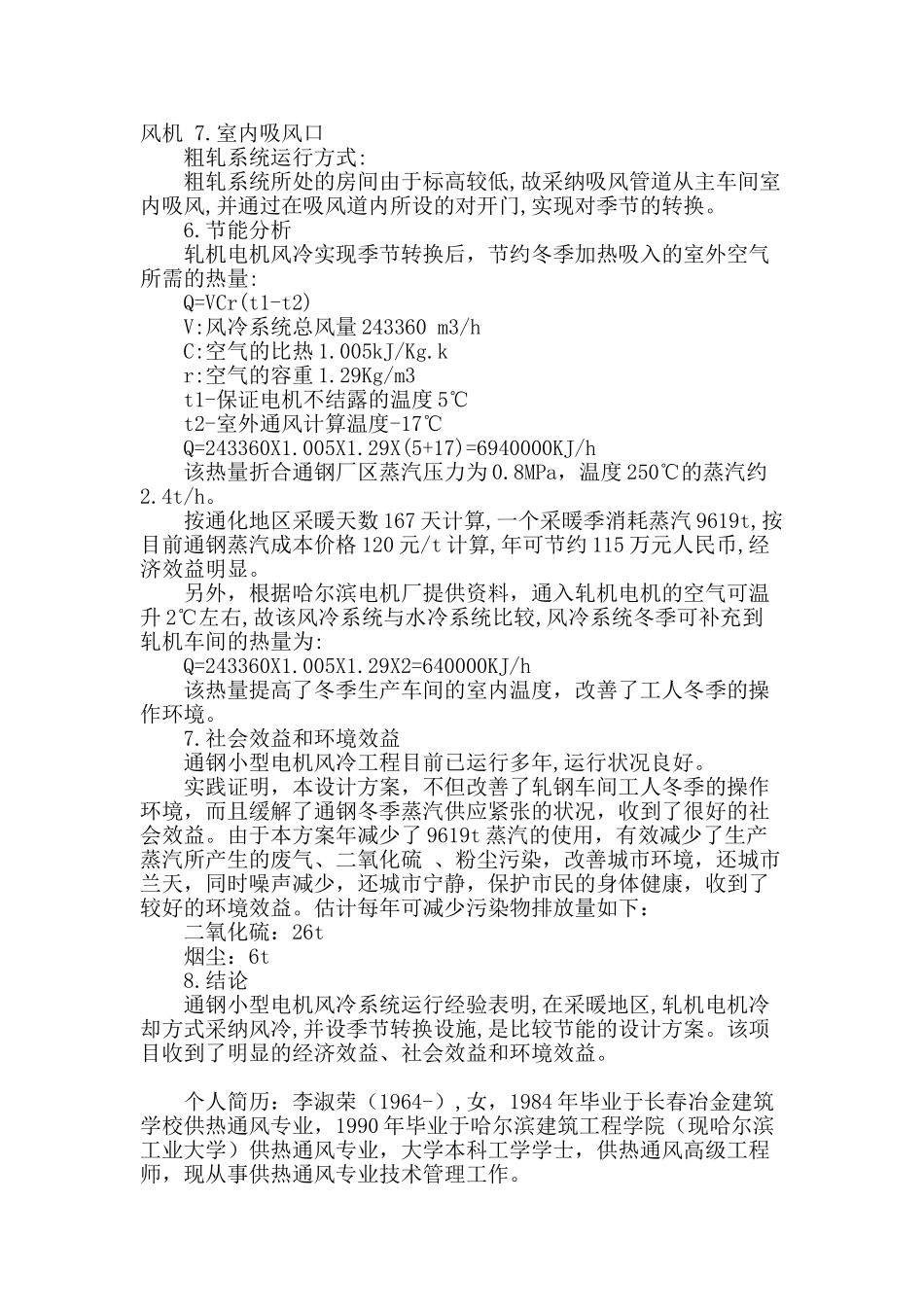

通钢小型电机冷却工程节能设计通钢小型电机冷却工程节能设计 摘要 ：设计风冷方案，采纳设计手段，使用户可根据季节变化，实现室外吸风与室内吸风的转换，冬季不使用加热蒸汽的情况下，成功解决了轧机电机结露问题，经济效益、社会效益和环境效益显著。 关键词：轧机电机冷却经济效益社会效益环境效益 中图分类号：TE08 文献标识码： A 1.概况 通钢小型连轧工艺有十七架轧机,其中粗轧七架,中轧四架,精轧六架。 轧机电机在生产过程中,产生大量的热量需要通过空气或水将热量带走,以保证轧机电机的正常工作。轧机电机冷却系统设计是否合理将直接影响生产安全和经济效益。 2.轧机电机冷却方案选择 一般情况下大型轧机电机的冷却系统采纳水冷系统,这主要是大型轧机电机所需的冷却风量大,相应的风道截面也大,风道在车间内的布置较水管道的布置困难得多,而水冷系统的投资及运行费用与风冷系统的投资及运行费用基本相当。 通钢小型连轧工程属于较大的改造工程,并利用通钢 650 轧钢车间厂房进行改造,650 轧钢车间厂房为不采暖的高大厂房,如采纳水冷系统,冬季轧线正常生产时钢坯及加热炉将散发大量的热量,水冷系统不会出现冻结问题,而冬季的设备维修期,由于老厂房保温不好及厂区蒸汽量的不足,既使有采暖,也很难保证水冷系统不冻结,一旦水冷系统发生冻结,不但影响生产,而且引起的损失是巨大的,甚至引起生产工艺摊痪,主体专业考查也证明了这一点。 据此本次轧机电机冷却设计采纳风冷系统。 3.基础数据 轧机电机所需冷风量由电机生产厂家哈尔滨电机厂提供，七架粗轧电机所需的总风量 89640 m3/h,四架中轧电机所需的总风量53280m3/h,六架精轧电机所需的总风量 100440 m3/h。 风冷系统总风量 V=243360 m3/h。 4. 轧机电机冷却系统的划分 本设计按工艺设备的布置情况划分为粗、中、精轧三个风冷系统,此种划分即便于风道在车间内的布置,又便于各系统风量的调节,也有利于利用旧有建筑做为风冷机房的改建。见图一,主车间大的辅助房间设两个风冷机组,小的辅助房间设一个风冷机组。 较好地利用了旧有建筑物。 图一.风冷系统平面图 5. 轧机电机冷却系统的设计 轧机电机风冷有下列两种方案可供选择: 方案一：室外空气→过滤器→加热器→风机→轧机电机→室内 方案二：室内空气→过滤器→风机→轧机电机→室内 方案分析： 在通化地区如采纳方案一，为了保证轧机电机轴承润滑油的良好润滑状态,进入轧机电机的冷却空气温度要求，最低不...
