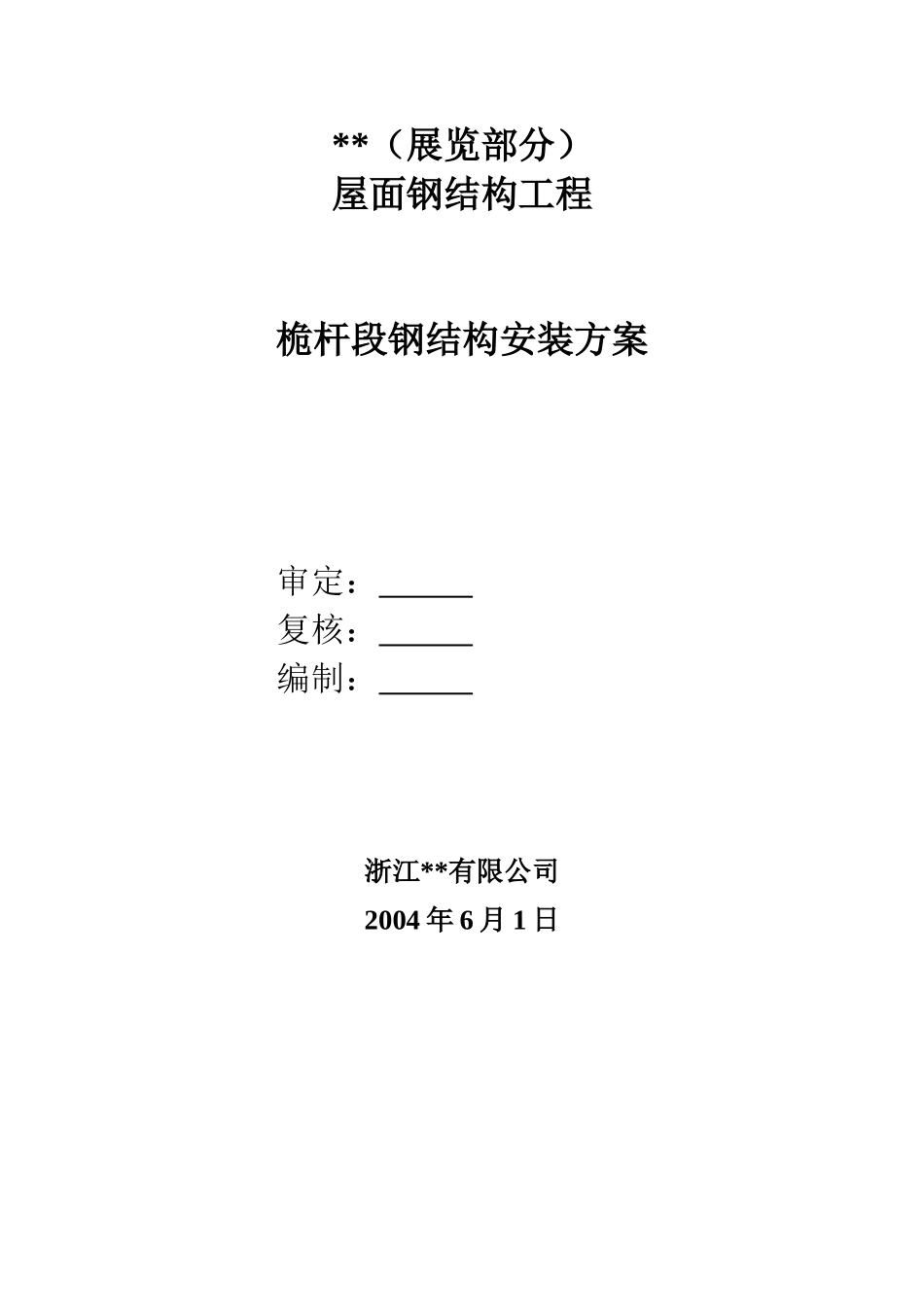

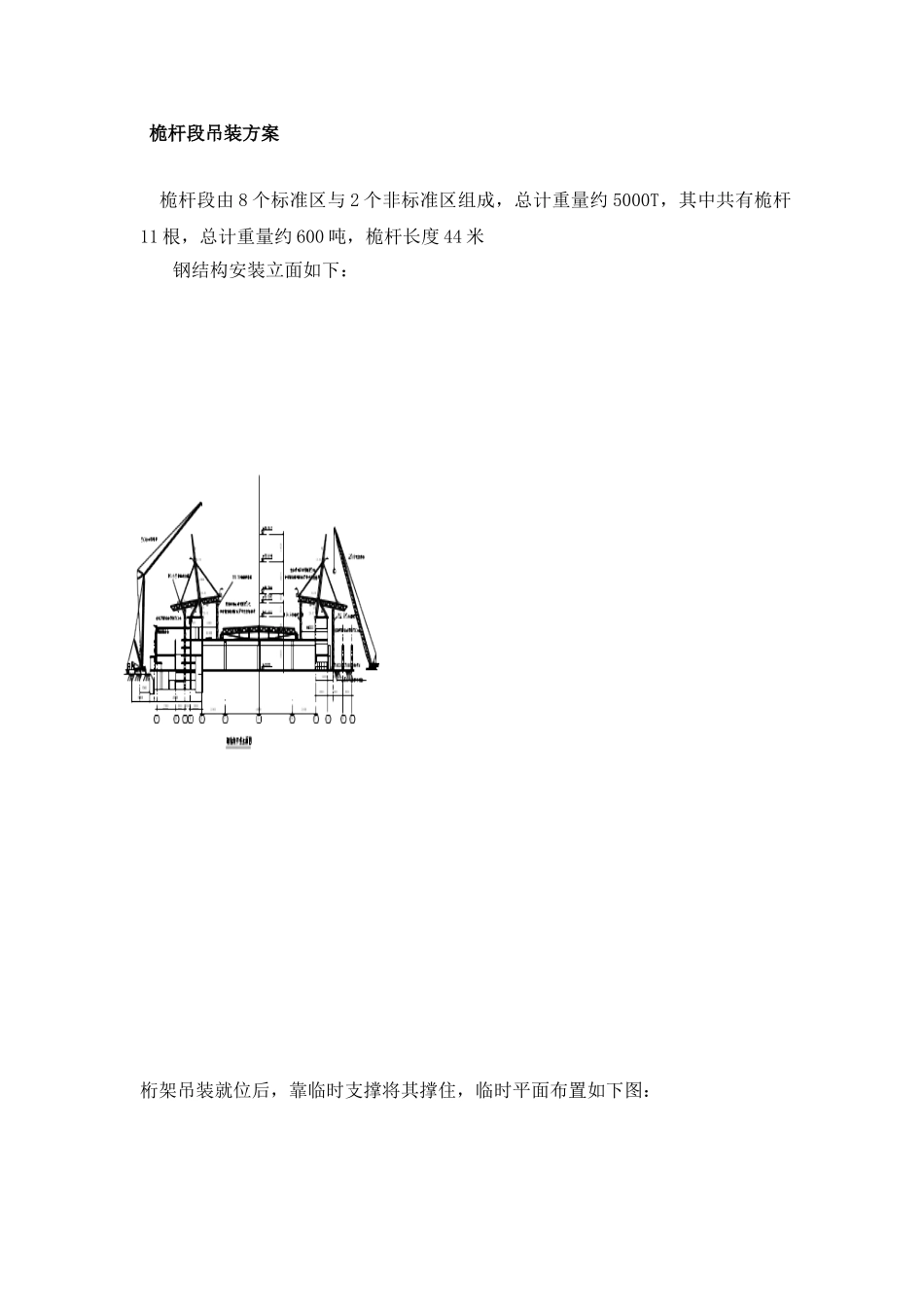

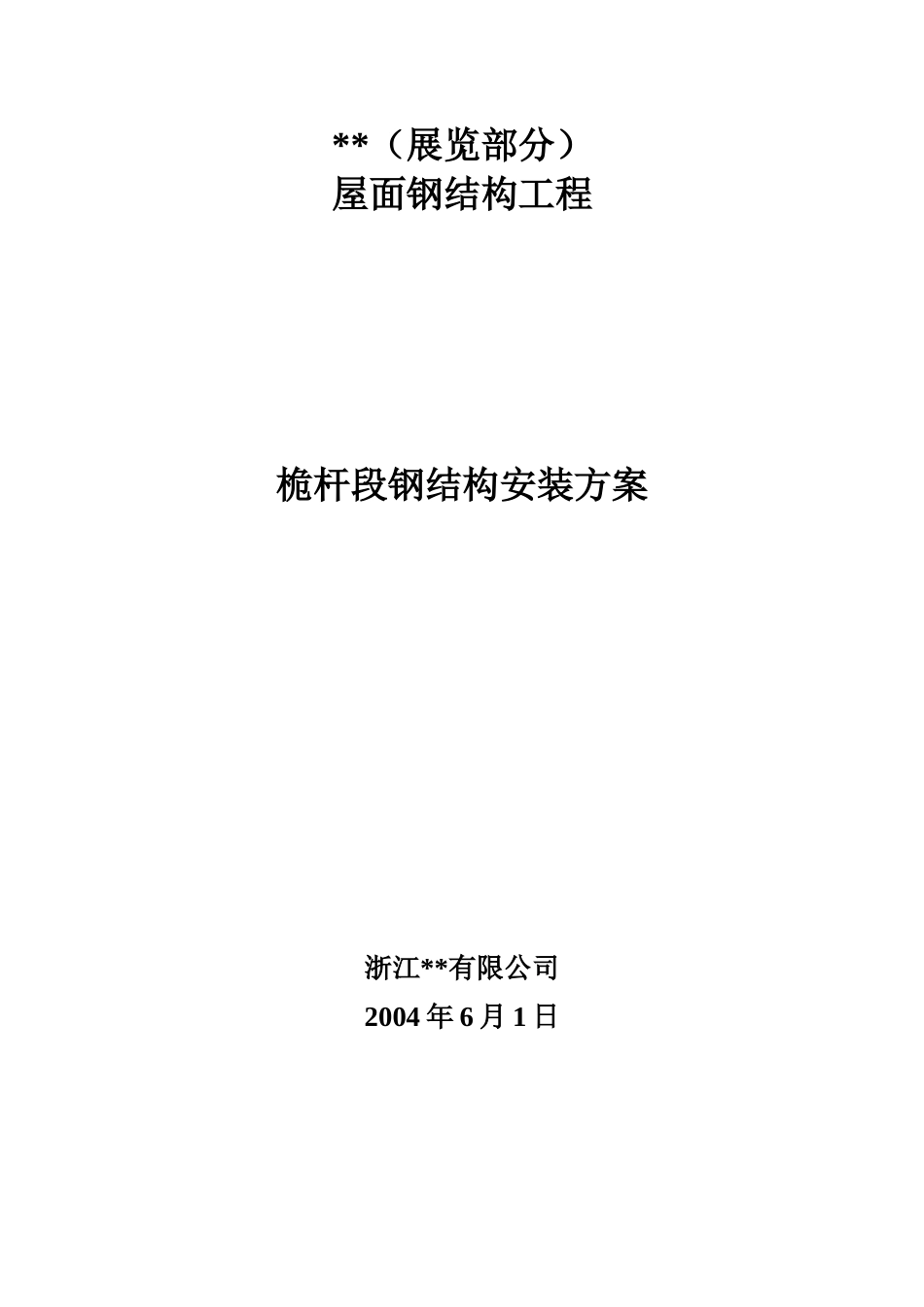

**（展览部分）屋面钢结构工程桅杆段钢结构安装方案浙江**有限公司2004 年 6 月 1 日**（展览部分）屋面钢结构工程桅杆段钢结构安装方案审定： 复核： 编制： 浙江**有限公司2004 年 6 月 1 日 桅杆段吊装方案 桅杆段由 8 个标准区与 2 个非标准区组成，总计重量约 5000T，其中共有桅杆11 根，总计重量约 600 吨，桅杆长度 44 米钢结构安装立面如下： 桁架吊装就位后，靠临时支撑将其撑住，临时平面布置如下图： 支撑具体结构见《施工组织设计》，下部采纳 M16 膨胀螺栓与钢筋混凝土楼板固定，在打膨胀螺栓之前，先采纳金属探测仪进行探测，确定该处无预应力钢筋时在打膨胀螺栓，临时支撑自身的稳定已经由精工设计院进行了验算(见《施工组织设计》)，临时支撑对结构的核算已经由机六院进行(见《临时支撑洽商记录》)。1、 桅杆与铸钢件地面预拼装对于桅杆的安装需要充分保证各分段构件对接节点的连接精度，由于桅杆分段构件的断面均为圆形，因此在构件预检阶段必须严格控制各断面的圆度及断口的平整度，坡口的精确尺寸等外形尺寸在对接口的一致。为保证接口对位的精度，要求各个构件进行现场的预先拼装地面预拼装好后，将 2#铸钢件中 4#部件与 1#桅杆段在地面进行焊接（以下简称“A”段,总重 21.387T），2#、3#桅杆段在地面拼装焊接完毕(以下简称“B”段,总重 30T),桅杆段 4#、5#在地面拼装焊接完毕(以下简称“C”段,总重 9.7T),这样可以大大减少高空拼装量.2、桅杆安装方法2．1 桅杆的安装东侧采纳 250 吨履带吊进入 4 区柱网内安装, 最重构件为 1#铸钢件 38.3 吨（铸钢件 1 加 6 根拉索、锚具重量）。SCX2500 吨履带吊先选用 70.10 米主臂，标准起重性能如下表：半径（米）161820222426283032重量（吨）4341.640.336.532.128.525.52320.8起吊高度（米）6261.561605958575654西侧采纳 500 吨履带吊跨外吊装，最大安装半径控制在 55 米，最重构件为 1#铸钢件 38.3 吨（铸钢件 1 加 6 根拉索、锚具重量）。在桅杆段钢结构结构安装时，采纳 500 吨履带吊的性能为 49 米主臂+63 米辅臂的超起起重性能组合。LR500 吨选用 49 米主臂，63 米辅臂，超起起重性能如下表：半径（米）2224303440444852566064起重量（吨）5553514945424038363432起 吊 高 度（米）9897959493929190898882整个桅杆的安装顺序为从下至上的顺序，依次安装结构构件，在安装最上端铸钢件 1 时，同时...
