重力式挡土墙计算书(墙身高7

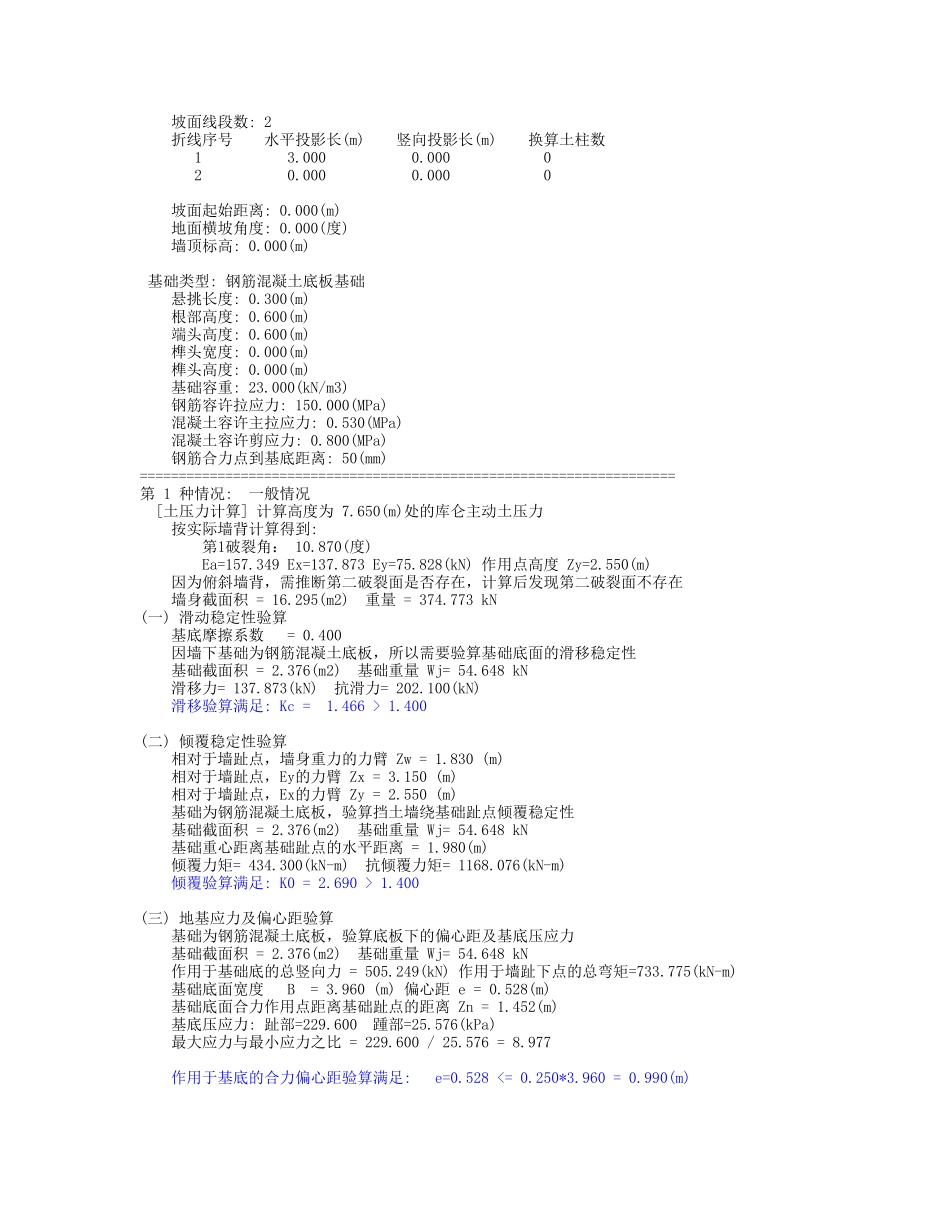

重力式挡土墙 计算项目： 重力式挡土墙 1计算时间： 2025-09-16 20:07:29 星期三------------------------------------------------------------------------原始条件: 墙身尺寸: 墙身高: 7.650(m) 墙顶宽: 0.600(m) 面坡倾斜坡度: 1:0.200 背坡倾斜坡度: 1:0.200 物理参数: 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.500 墙身砌体容许压应力: 2100.000(kPa) 墙身砌体容许剪应力: 110.000(kPa) 墙身砌体容许拉应力: 150.000(kPa) 墙身砌体容许弯曲拉应力: 280.000(kPa) 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 500.000(kPa) 地基土容许承载力提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000 墙底摩擦系数: 0.400 地基土类型: 土质地基 地基土内摩擦角: 30.000(度) 土压力计算方法: 库仑 坡线土柱: 坡面线段数: 2 折线序号 水平投影长(m) 竖向投影长(m) 换算土柱数 1 3.000 0.000 0 2 0.000 0.000 0 坡面起始距离: 0.000(m) 地面横坡角度: 0.000(度) 墙顶标高: 0.000(m) 基础类型: 钢筋混凝土底板基础 悬挑长度: 0.300(m) 根部高度: 0.600(m) 端头高度: 0.600(m) 榫头宽度: 0.000(m) 榫头高度: 0.000(m) 基础容重: 23.000(kN/m3) 钢筋容许拉应力: 150.000(MPa) 混凝土容许主拉应力: 0.530(MPa) 混凝土容许剪应力: 0.800(MPa) 钢筋合力点到基底距离: 50(mm)=====================================================================第 1 种情况: 一般情况 [土压力计算] 计算高度为 7.650(m)处的库仑主动土压力 按实际墙背计算得到: 第1破裂角： 10.870(度) Ea=157.349 Ex=137.873 Ey=75.828(kN) 作用点高度 Zy=2.550(m) 因为俯斜墙背，需推断第二破裂面是否存在，计算后发现第二破裂面不存在 墙身截面积 = 16.295(m2) 重量 = 374.773 kN(一) 滑动稳定性验算 基底摩擦系数 = 0.400 因墙下基础为钢筋混凝土底板，所以需要验算基础底面的滑移稳定性 基础截面积 = 2.376(m2) 基础重量 Wj= 54.648 kN 滑移力= 137.873(kN) 抗滑力= 202.100(kN) 滑移验算满足: Kc = 1.466 >...
