重庆经开区某工地沉井施工方案

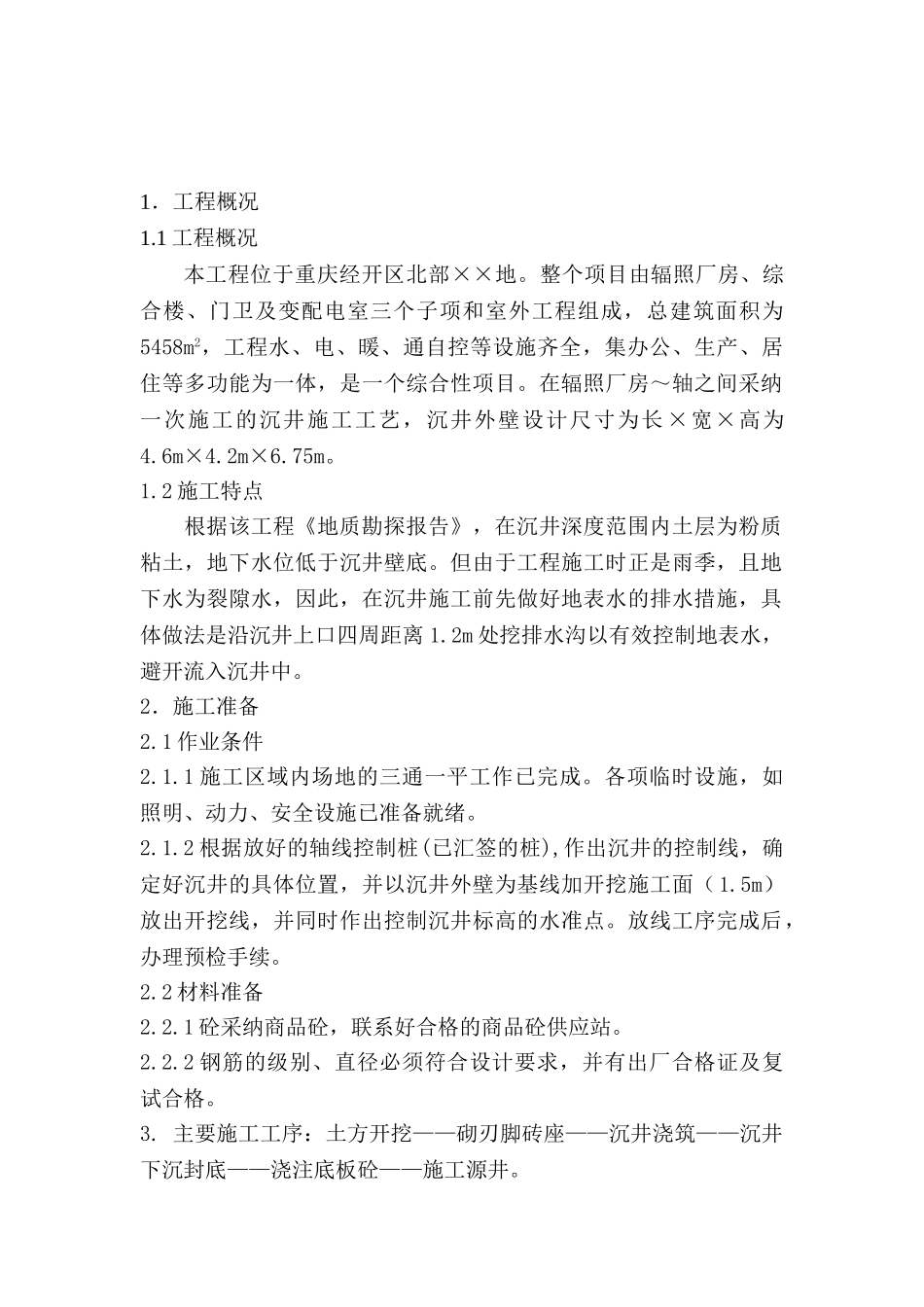

1．工程概况1.1 工程概况本工程位于重庆经开区北部××地。整个项目由辐照厂房、综合楼、门卫及变配电室三个子项和室外工程组成，总建筑面积为5458m2，工程水、电、暖、通自控等设施齐全，集办公、生产、居住等多功能为一体，是一个综合性项目。在辐照厂房～轴之间采纳一次施工的沉井施工工艺，沉井外壁设计尺寸为长 ×宽×高为4.6m×4.2m×6.75m。1.2 施工特点根据该工程《地质勘探报告》，在沉井深度范围内土层为粉质粘土，地下水位低于沉井壁底。但由于工程施工时正是雨季，且地下水为裂隙水，因此，在沉井施工前先做好地表水的排水措施，具体做法是沿沉井上口四周距离 1.2m 处挖排水沟以有效控制地表水，避开流入沉井中。2．施工准备2.1 作业条件2.1.1 施工区域内场地的三通一平工作已完成。各项临时设施，如照明、动力、安全设施已准备就绪。2.1.2 根据放好的轴线控制桩(已汇签的桩),作出沉井的控制线，确定好沉井的具体位置，并以沉井外壁为基线加开挖施工面（1.5m）放出开挖线，并同时作出控制沉井标高的水准点。放线工序完成后，办理预检手续。2.2 材料准备2.2.1 砼采纳商品砼，联系好合格的商品砼供应站。2.2.2 钢筋的级别、直径必须符合设计要求，并有出厂合格证及复试合格。3. 主要施工工序：土方开挖——砌刃脚砖座——沉井浇筑——沉井下沉封底——浇注底板砼——施工源井。根据该工程设计示意图，沉井施工采纳一次制作，一次下沉。因此根据下述方法进行：A 沉井制作a.沉井井壁制作：在周围人工挖孔桩护壁施工完毕后,进行沉井施工。本工程由于场地狭窄，表面均为回填石块，因此采纳人工挖土进行施工，先挖出基坑，在基坑中一次制作出沉井，基坑宽度大于沉井宽度 1.5m，具体基坑示意图如下：b.测量、定位、放线：根据图纸，沉井的初始位置在标高-2.400m 处，因此根据 1：0.33 放坡系数，计算开挖土方的放坡宽度 ，测出土方开挖的位置，并用白灰撒出开挖线，以便开挖时控制开挖量。c.土方开挖：由于沉井周边挖孔桩同时施工，土方开挖采纳人工开挖至坑底（-2.4m），并对基底进行打夯处理，由于该处土质为粉质粘土，因此该土质夯实后能满足加工沉井的施工需要。土方开挖时，由于表面均为回填土，并且沉井距周围孔桩护壁较近（约820mm），防止扰动护壁造成护壁倒塌,因此施工时要采纳支护措施。人工开挖时，当挖至-2.1m 时，基坑周围采纳木模板作为挡土板，模板后面采纳钢管做为立杆，上拉水平杆（短脚手架管）固定在地...
