钢屋架的安装施工工艺

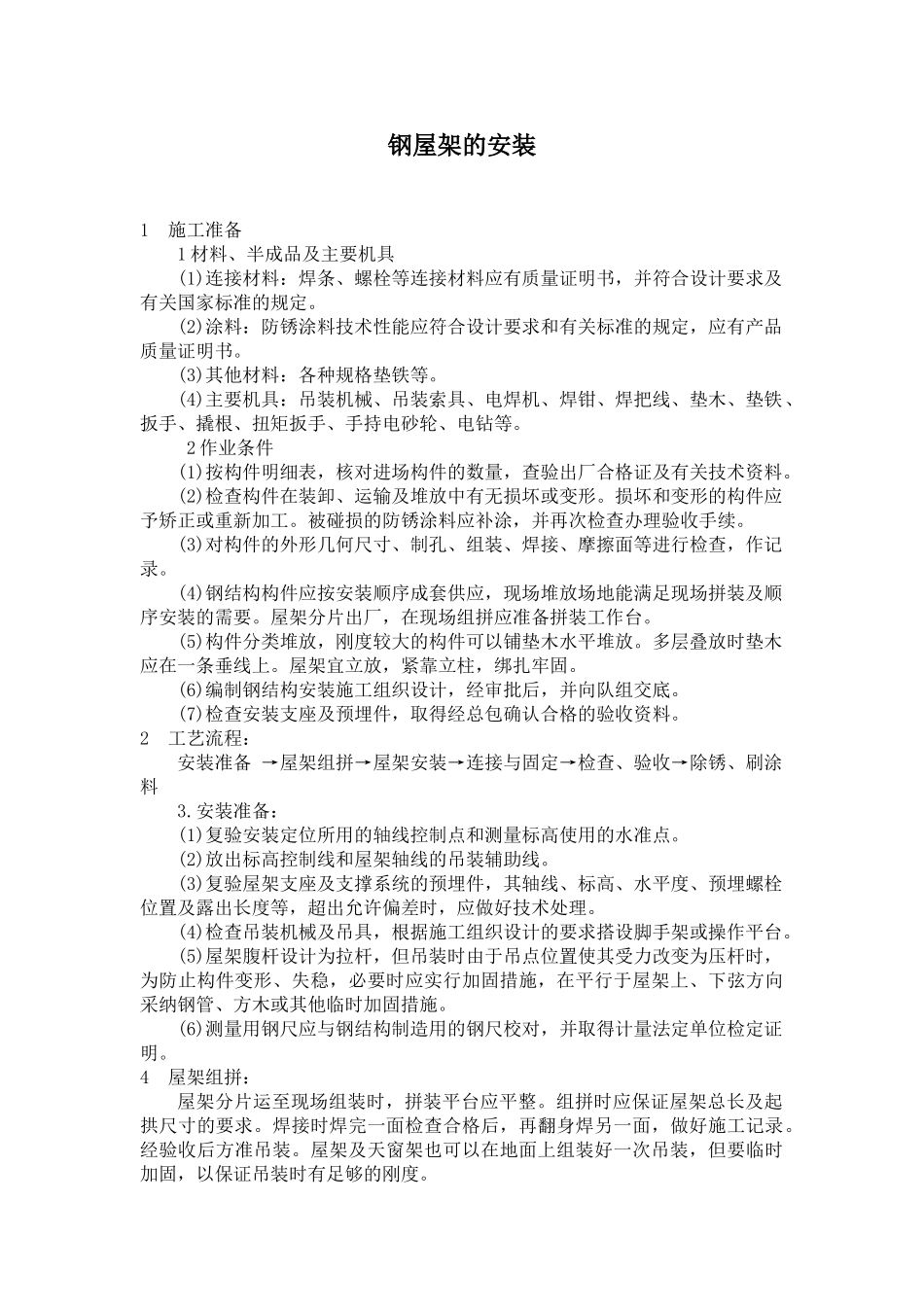

钢屋架的安装1 施工准备 1 材料、半成品及主要机具(1)连接材料：焊条、螺栓等连接材料应有质量证明书，并符合设计要求及有关国家标准的规定。(2)涂料：防锈涂料技术性能应符合设计要求和有关标准的规定，应有产品质量证明书。(3)其他材料：各种规格垫铁等。(4)主要机具：吊装机械、吊装索具、电焊机、焊钳、焊把线、垫木、垫铁、扳手、撬根、扭矩扳手、手持电砂轮、电钻等。2 作业条件(1)按构件明细表，核对进场构件的数量，查验出厂合格证及有关技术资料。(2)检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予矫正或重新加工。被碰损的防锈涂料应补涂，并再次检查办理验收手续。(3)对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查，作记录。(4)钢结构构件应按安装顺序成套供应，现场堆放场地能满足现场拼装及顺序安装的需要。屋架分片出厂，在现场组拼应准备拼装工作台。(5)构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。屋架宜立放，紧靠立柱，绑扎牢固。(6)编制钢结构安装施工组织设计，经审批后，并向队组交底。(7)检查安装支座及预埋件，取得经总包确认合格的验收资料。2 工艺流程：安装准备 →屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料3.安装准备：(1)复验安装定位所用的轴线控制点和测量标高使用的水准点。(2)放出标高控制线和屋架轴线的吊装辅助线。(3)复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。(4)检查吊装机械及吊具，根据施工组织设计的要求搭设脚手架或操作平台。(5)屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应实行加固措施，在平行于屋架上、下弦方向采纳钢管、方木或其他临时加固措施。(6)测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。4 屋架组拼：屋架分片运至现场组装时，拼装平台应平整。组拼时应保证屋架总长及起拱尺寸的要求。焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。经验收后方准吊装。屋架及天窗架也可以在地面上组装好一次吊装，但要临时加固，以保证吊装时有足够的刚度。5 屋架安装(1)吊点必须设在屋架三汇交节点上。屋架起吊时离地 50cm 时暂停，检查无误后再继续起吊。(2)安装第一榀屋架时，在松开吊钩前初步校正；对准屋架支座中心线或定位轴线...
