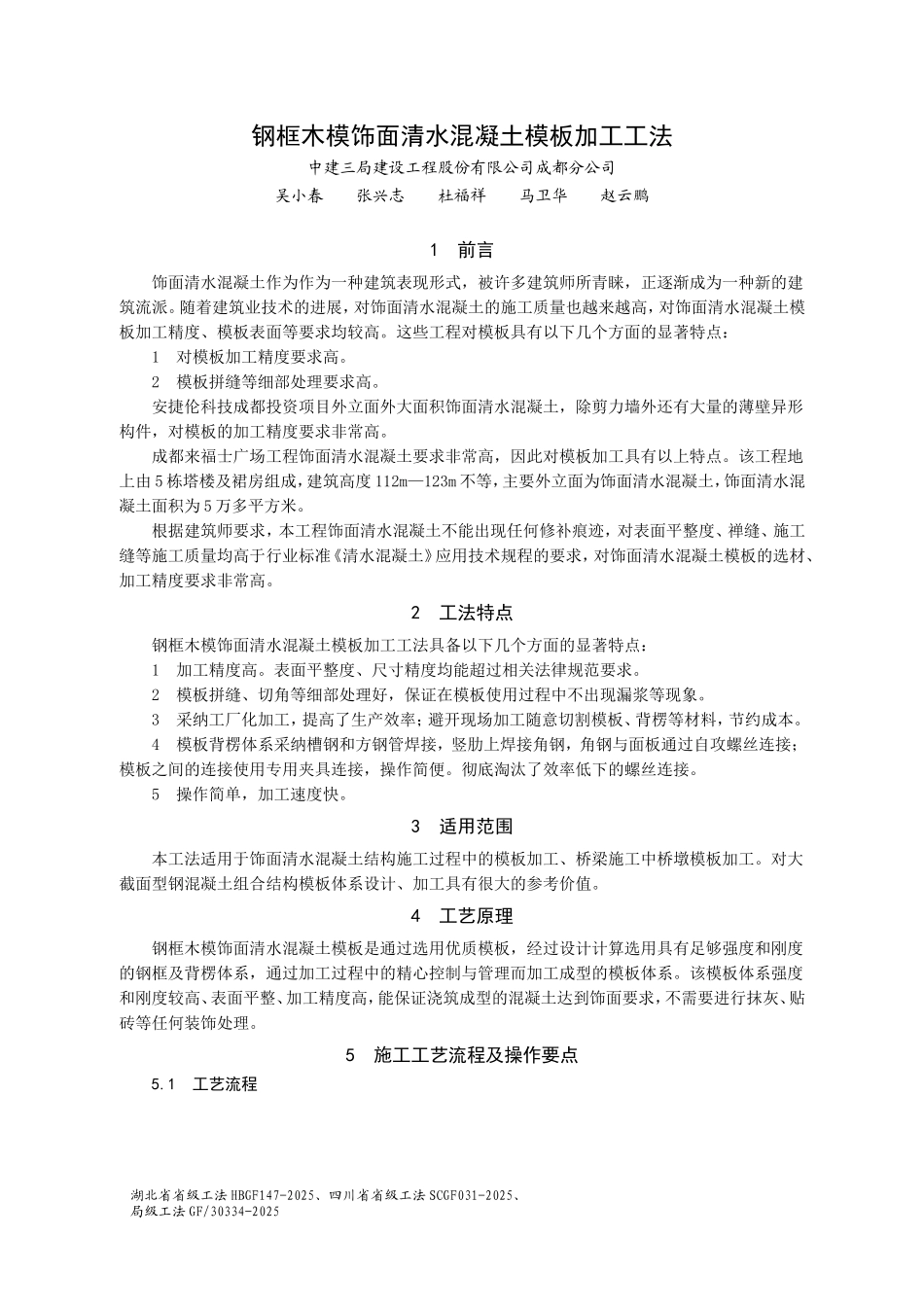

钢框木模饰面清水混凝土模板加工工法

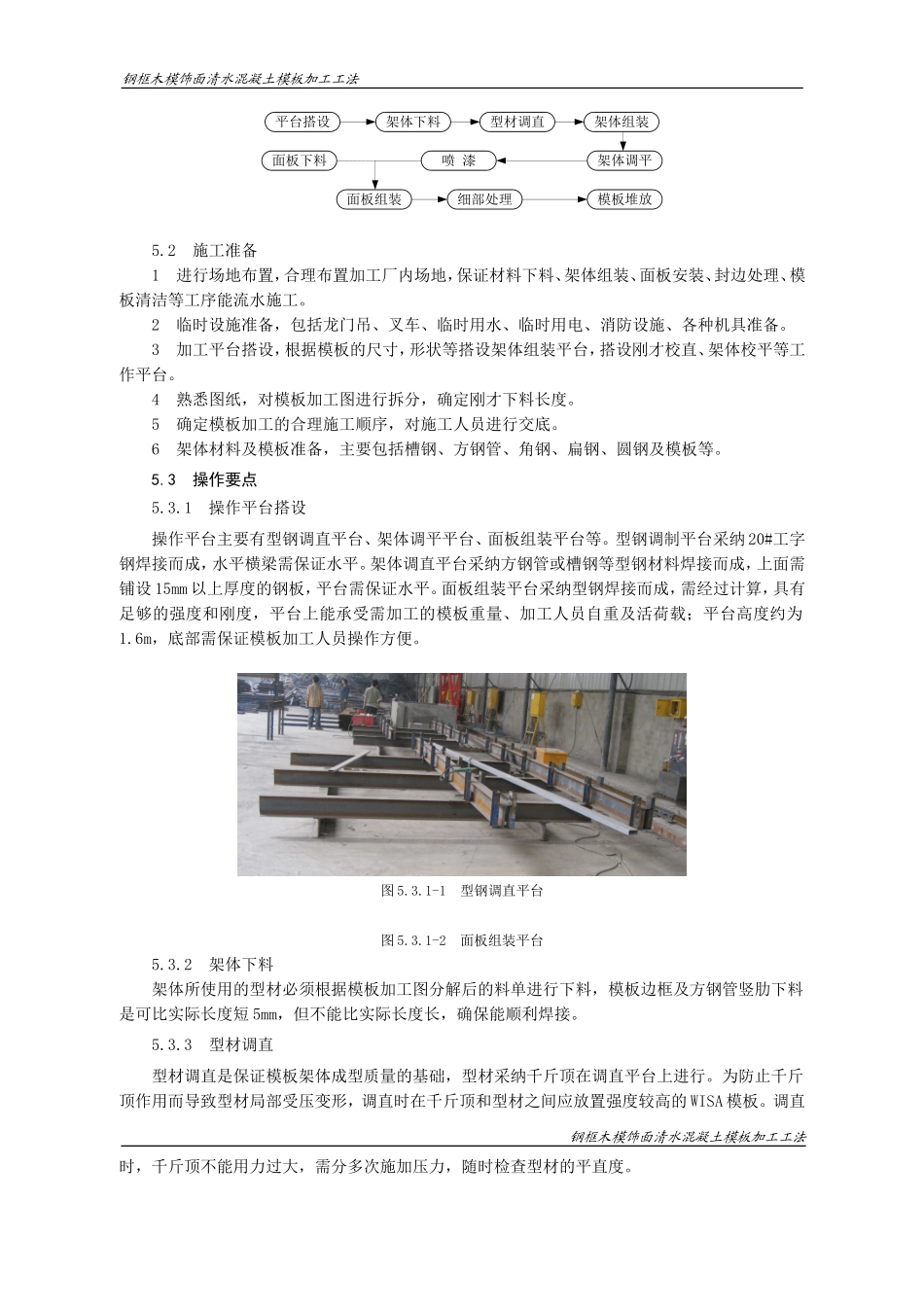

钢框木模饰面清水混凝土模板加工工法中建三局建设工程股份有限公司成都分公司吴小春 张兴志 杜福祥 马卫华 赵云鹏1 前言饰面清水混凝土作为作为一种建筑表现形式，被许多建筑师所青睐，正逐渐成为一种新的建筑流派。随着建筑业技术的进展，对饰面清水混凝土的施工质量也越来越高，对饰面清水混凝土模板加工精度、模板表面等要求均较高。这些工程对模板具有以下几个方面的显著特点：1 对模板加工精度要求高。2 模板拼缝等细部处理要求高。安捷伦科技成都投资项目外立面外大面积饰面清水混凝土，除剪力墙外还有大量的薄壁异形构件，对模板的加工精度要求非常高。成都来福士广场工程饰面清水混凝土要求非常高，因此对模板加工具有以上特点。该工程地上由 5 栋塔楼及裙房组成，建筑高度 112m—123m 不等，主要外立面为饰面清水混凝土，饰面清水混凝土面积为 5 万多平方米。根据建筑师要求，本工程饰面清水混凝土不能出现任何修补痕迹，对表面平整度、禅缝、施工缝等施工质量均高于行业标准《清水混凝土》应用技术规程的要求，对饰面清水混凝土模板的选材、加工精度要求非常高。2 工法特点钢框木模饰面清水混凝土模板加工工法具备以下几个方面的显著特点：1 加工精度高。表面平整度、尺寸精度均能超过相关法律规范要求。2 模板拼缝、切角等细部处理好，保证在模板使用过程中不出现漏浆等现象。3 采纳工厂化加工，提高了生产效率；避开现场加工随意切割模板、背楞等材料，节约成本。4 模板背楞体系采纳槽钢和方钢管焊接，竖肋上焊接角钢，角钢与面板通过自攻螺丝连接；模板之间的连接使用专用夹具连接，操作简便。彻底淘汰了效率低下的螺丝连接。5 操作简单，加工速度快。3 适用范围本工法适用于饰面清水混凝土结构施工过程中的模板加工、桥梁施工中桥墩模板加工。对大截面型钢混凝土组合结构模板体系设计、加工具有很大的参考价值。4 工艺原理钢框木模饰面清水混凝土模板是通过选用优质模板，经过设计计算选用具有足够强度和刚度的钢框及背楞体系，通过加工过程中的精心控制与管理而加工成型的模板体系。该模板体系强度和刚度较高、表面平整、加工精度高，能保证浇筑成型的混凝土达到饰面要求，不需要进行抹灰、贴砖等任何装饰处理。5 施工工艺流程及操作要点5.1 工艺流程湖北省省级工法 HBGF147-2025、四川省省级工法 SCGF031-2025、局级工法 GF/30334-2025平台搭设架体下料型材调直架体组装架体调平喷 漆面板下料面板组装...
