钢梁液压同步提升与高空平移施工工法

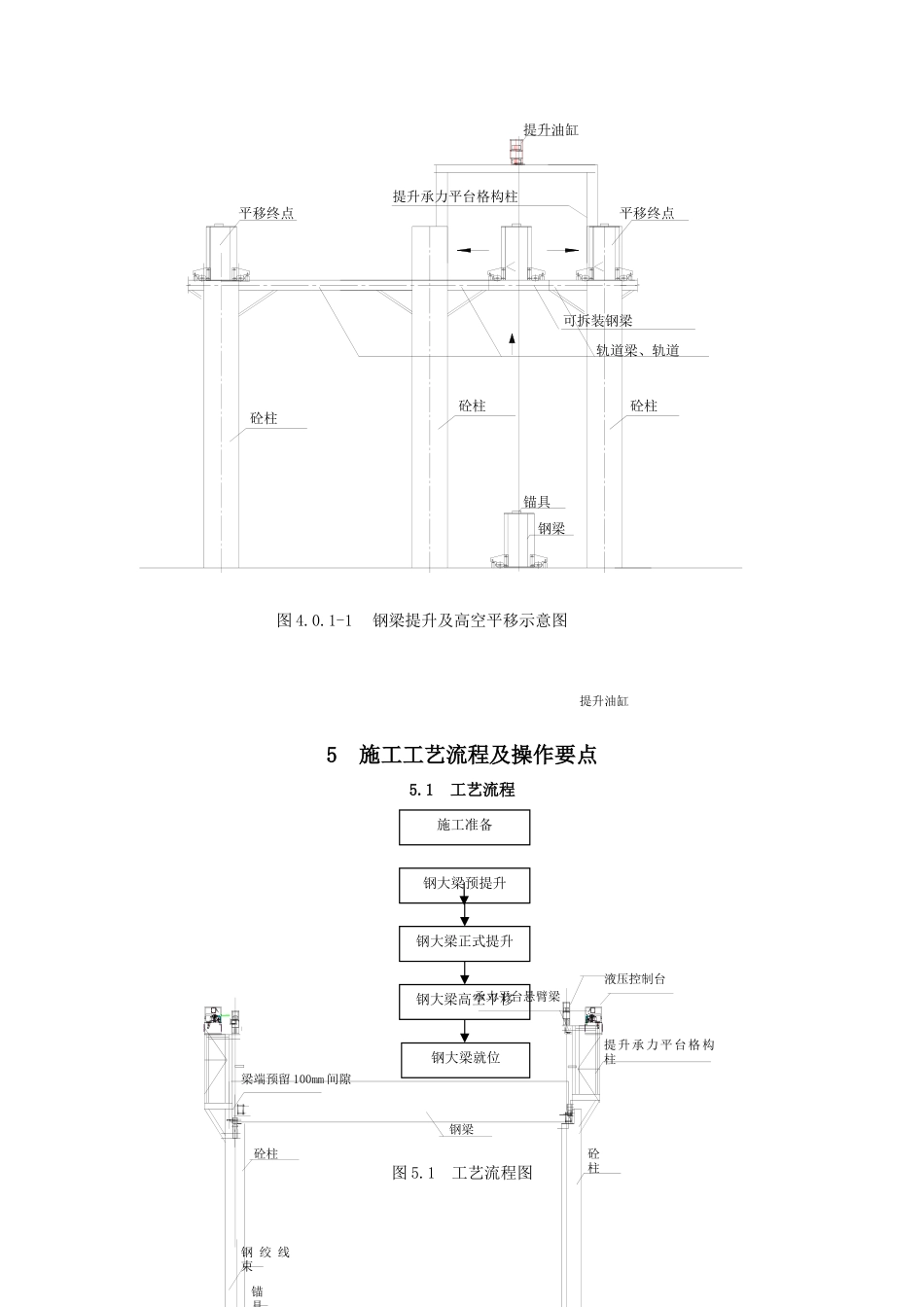

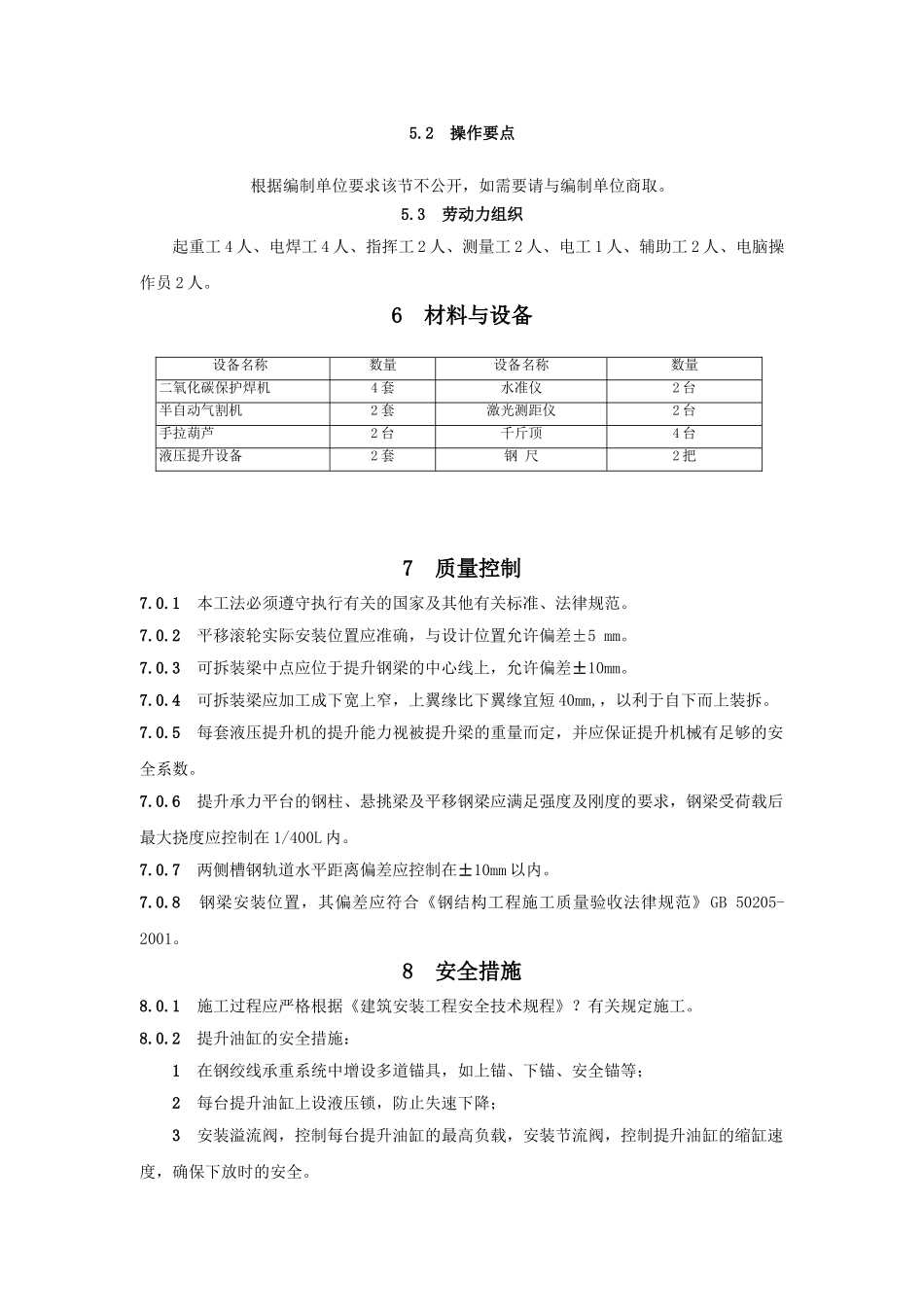

钢梁液压同步提升与高空平移施工工法1 前 言随着大型建筑物的增多,大跨度的钢梁在设计中得到广泛的应用,这些构件具有体积大、重量大、安装精度要求高等特点,需要在在建的建筑物内部空间进行安装, 大型起重机械设备无法进入现场进行作业，在这种施工条件下，采纳液压同步提升与高空平移技术可以解决以上技术难题。2 特 点2.0.1 可在较为狭小的室内空间内进行安装。2.0.2 技术先进，安全可靠，工艺成熟。2.0.3 对主体结构施工的影响小，有利于其它工种平行施工，3 适用范围本工法适用于当大型起重机械无法进入建筑物内部，又须在室内进行整体起吊安装一般工业与民用建筑的大跨度钢梁施工。4 工艺原理4.0.1 当室内安装空间窄小，大型钢构件只能做到逐根进场、定点拼接、逐根提升的情况下，构件从一个固定的位置液压同步提升到安装高度，然后再分别高空平移到各安装位置，使两项技术有机结合，如图 4.0.1-1、图 4.0.1-2 所示。4.0.2 液压同步提升技术是利用两台套的液压提升设备分别安装于两个承力平台上，采纳钢铰线承重、计算机控制、液压同步提升的工作原理。该系统的核心设备是一套液压提升设备，它主要由钢铰线承重系统、液压提升油缸、液压控制系统、传感器检测系统和电气控制系统组成。4.0.3 高空平移就是在钢梁的两端设置四个平移滚轮，钢梁提升到预定高度后滚轮落座在轨道内，可利用手拉葫芦或慢速电动卷扬机进行牵引，做到两端同步平移，直至移到设计位置为止，待钢梁安装就位后拆除平移滚轮。5 施工工艺流程及操作要点5.1 工艺流程图 5.1 工艺流程图轨道梁、轨道可拆装钢梁提升承力平台格构柱锚具钢梁砼柱砼柱砼柱图 4.0.1-1 钢梁提升及高空平移示意图平移终点提升油缸平移终点提升承力平台格构柱砼柱承力平台悬臂梁钢梁砼柱梁端预留 100mm 间隙钢 绞 线束锚具液压控制台施工准备钢大梁预提升钢大梁正式提升钢大梁高空平移钢大梁就位提升油缸5.2 操作要点根据编制单位要求该节不公开，如需要请与编制单位商取。5.3 劳动力组织起重工 4 人、电焊工 4 人、指挥工 2 人、测量工 2 人、电工 1 人、辅助工 2 人、电脑操作员 2 人。6 材料与设备7 质量控制7.0.1 本工法必须遵守执行有关的国家及其他有关标准、法律规范。7.0.2 平移滚轮实际安装位置应准确，与设计位置允许偏差±5 mm。7.0.3 可拆装梁中点应位于提升钢梁的中心线上，允许偏差±10mm。7.0.4 可拆装梁应加工成下宽上窄，上翼缘比下...
