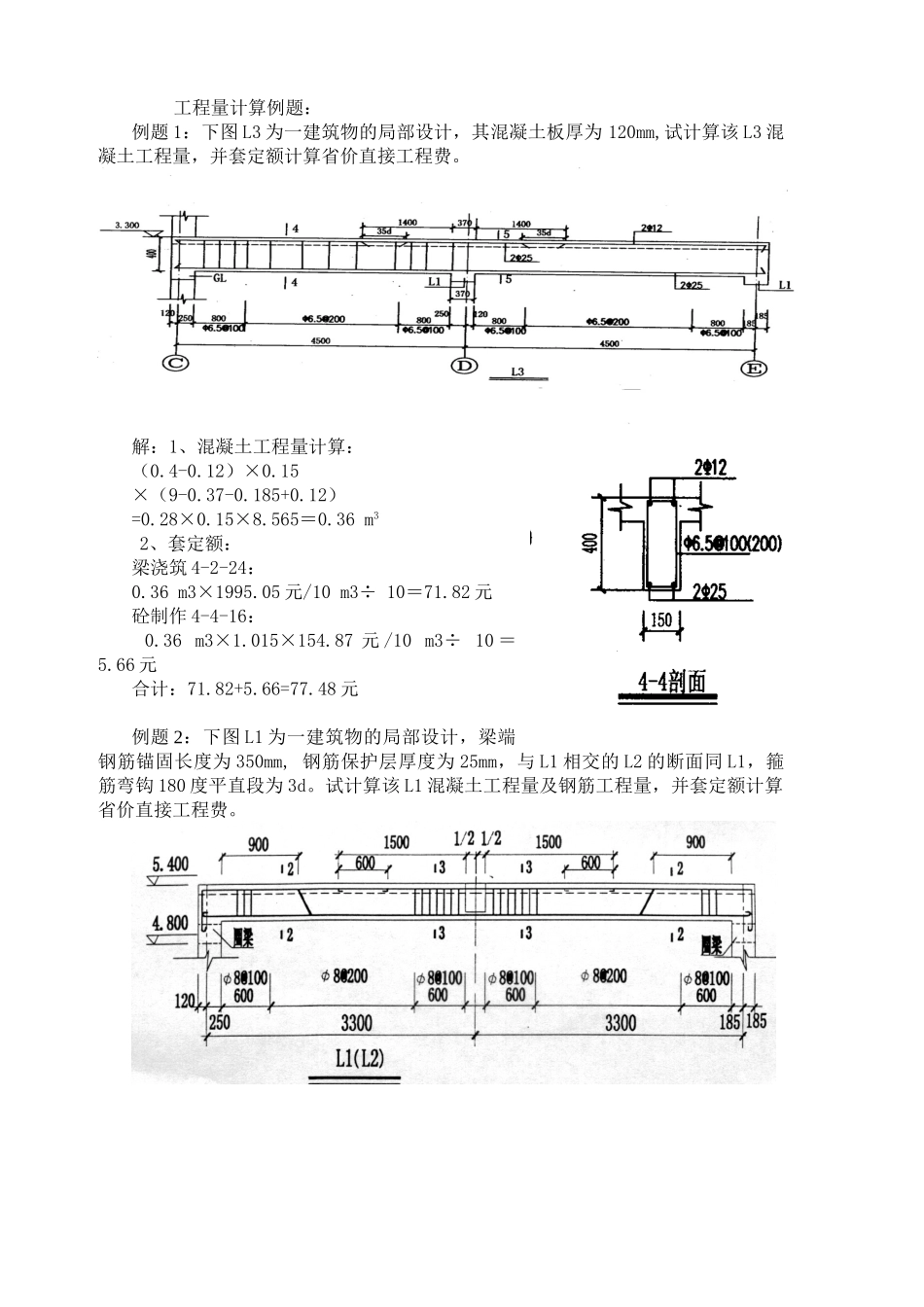

工程量计算例题：例题 1：下图 L3 为一建筑物的局部设计，其混凝土板厚为 120mm,试计算该 L3 混凝土工程量，并套定额计算省价直接工程费。 解：1、混凝土工程量计算：（0.4-0.12）×0.15×（9-0.37-0.185+0.12）=0.28×0.15×8.565＝0.36 m32、套定额：梁浇筑 4-2-24：0.36 m3×1995.05 元/10 m3÷ 10＝71.82 元砼制作 4-4-16： 0.36 m3×1.015×154.87 元 /10 m3÷ 10 ＝5.66 元合计：71.82+5.66=77.48 元例题 2：下图 L1 为一建筑物的局部设计，梁端钢筋锚固长度为 350mm, 钢筋保护层厚度为 25mm，与 L1 相交的 L2 的断面同 L1，箍筋弯钩 180 度平直段为 3d。试计算该 L1 混凝土工程量及钢筋工程量，并套定额计算省价直接工程费。解：1、混凝土工程量计算：0.29×0.37×（6.6+0.12+0.185）=0.29×0.37×6.905＝0.74 m3套定额：梁浇筑 4-2-24：0.74 m3×1995.05 元/10 m3÷ 10＝147.63 元砼制作 4-4-16： 0.74 m3×1.015×154.87 元/10 m3÷ 10＝11.63 元合计：147.63+11.63=159.26 元2、钢筋工程量计算：上部筋 2φ25：（3.3+0.12{轴线外}-0.185{L2 断面的 1/2}-1.5+0.6-0.025{保护层厚}+0.35{梁端钢筋锚固长度}+12.5×0.025{Ⅰ 级钢筋弯钩长度}）+（3.3+0.185{轴线外}-0.185{L2 断 面 的 1/2}-1.5+0.6-0.025{ 保 护 层 厚 }+0.35{ 梁 端 钢 筋 锚 固 长 度 }+12.5×0.025{Ⅰ级钢筋弯钩长度}）=2.9725+3.0375＝6.01 m×3.85kg/m=23.14kg×2 根=46.28kg2φ25：（ 1.5+0.185{L2 断 面 的 1/2} ） ×2+12.5×0.025{Ⅰ 级 钢 筋 弯 钩 长 度 }=3.68 m×3.85 kg/m =14.18kg×2 根=28.36kg下部筋 2φ25：3.3×2+0.12+0.185{轴线外}-0.025{保护层厚}×2+12.5×0.025{Ⅰ 级钢筋弯钩长度}=7.17m×3.85kg/m=27.594kg×2 根=55.19kg1φ16 6.6+0.12+0.185+0.414×（0.4-0.025×2）×2{弯起增加长度}+0.35×2{梁端钢筋 锚 固 长 度 }-0.025×2{ 保 护 层 厚 }+12.5×0.016{Ⅰ 级 钢 筋 弯 钩 长 度 }=8.1946m×1.58 kg/m =12.95kgφ8@100/200 箍筋 箍筋根数：（3.3-0.25-0.185-0.6×2）/0.2+1+0.6/0.1×2=21 根 （3.3-0.185-0.185-0.6×2）/0.2+1+0.6/0.1×2=22 根箍 筋 长 度 ： （ 0.37-0.025×2{ 保 护 层 厚 }+0.008{1 个 箍 筋 直 径 }+0.4-0.025×2+0.008）×2+12.5×0.008{Ⅰ 级钢筋弯钩长度}=1.4...
