钢筋混凝土电视塔塔楼钢结构吊装工法

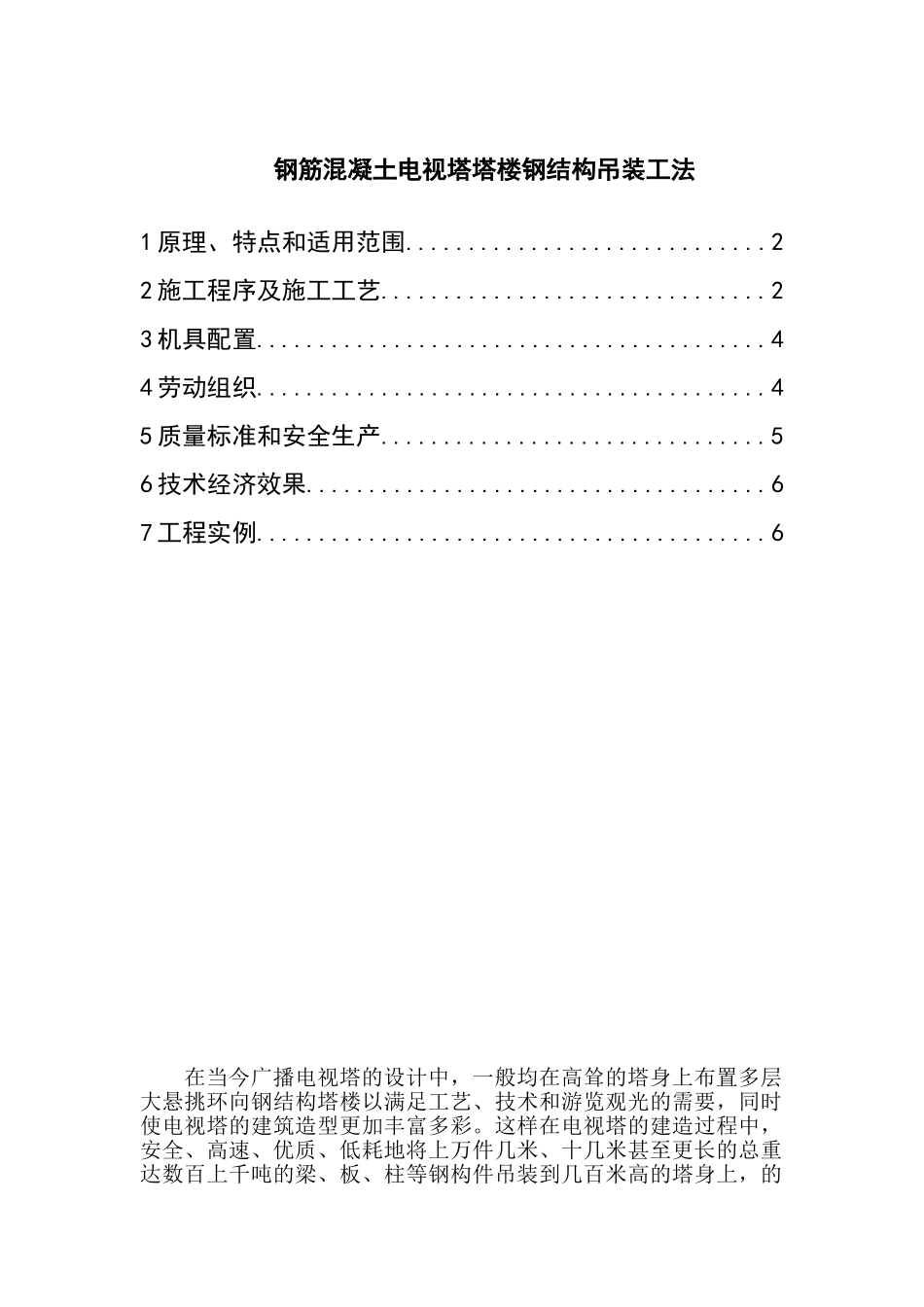

钢筋混凝土电视塔塔楼钢结构吊装工法1 原理、特点和适用范围.............................22 施工程序及施工工艺...............................23 机具配置.........................................44 劳动组织.........................................45 质量标准和安全生产...............................56 技术经济效果.....................................67 工程实例.........................................6在当今广播电视塔的设计中，一般均在高耸的塔身上布置多层大悬挑环向钢结构塔楼以满足工艺、技术和游览观光的需要，同时使电视塔的建筑造型更加丰富多彩。这样在电视塔的建造过程中，安全、高速、优质、低耗地将上万件几米、十几米甚至更长的总重达数百上千吨的梁、板、柱等钢构件吊装到几百米高的塔身上，的确具有相当难度。为解决这一难题，适应我国电视塔建设的经济环境及起重吊装设备和施工队伍现状，我们在辽宁、天津两座电视塔塔楼钢构件吊装施工中成功地开发应用了“钢筋混凝土电视塔塔楼钢构件吊装新工艺”，并编制了本工法。1 原理、特点和适用范围 1.1 原理 塔楼钢结构吊装工艺系利用钢筋混凝土塔身与悬臂起重拔杆及滑轮导向系统和地面卷扬机群组合成两台塔桅起重机，间隔 180º 沿塔身外壁由下而上逐层逐间进行单元组合节间综合对称吊装作业。 1.2 特点 1.2.1 增加了工作空间，吊装速度提高一倍以上。 l.2.2 对称吊装使塔身不存在偏心受荷状态，避开了施工荷载给塔身结构带来的不利影响。 1.2.3 测量简单易行，能有效地避开误差积累，确保塔楼环向梁、板准确合拢。1.2.4 机具结构简单，施工单位大都能自行设计、制作；操作方便，安装拆卸较易，成本较低。 1.2.5 安全可靠，整个系统安全检查直观、方便，容易避开和防止机械事故的发生。 1.3 适用范围本工法适用于钢筋混凝土广播电视塔塔楼钢结构吊装。塔楼施工前后适量增减辅助机具还可用于发射天线钢桅杆的塔筒分段内倒装组装和整体提升。2 施工程序及施工工艺 2.1 施工准备 2.1.l 配合塔身施工作好预留孔洞及预埋件的预埋预留。 2.l.2 设置地面卷扬机群。 2.1.3 设置滑轮导向体系。 2.1.4 穿绕钢丝绳。 2.1.5 安装起重扒杆和回转变幅机构。 2.1.6 安装双向控制电路（地面和高空）及有线对讲电话。 2.1.7 试吊调整。2.1.8 同时进行测量放线和构件验收，误差调整及吊装单元组合，搭设高空操作平台（见图 1）。...
