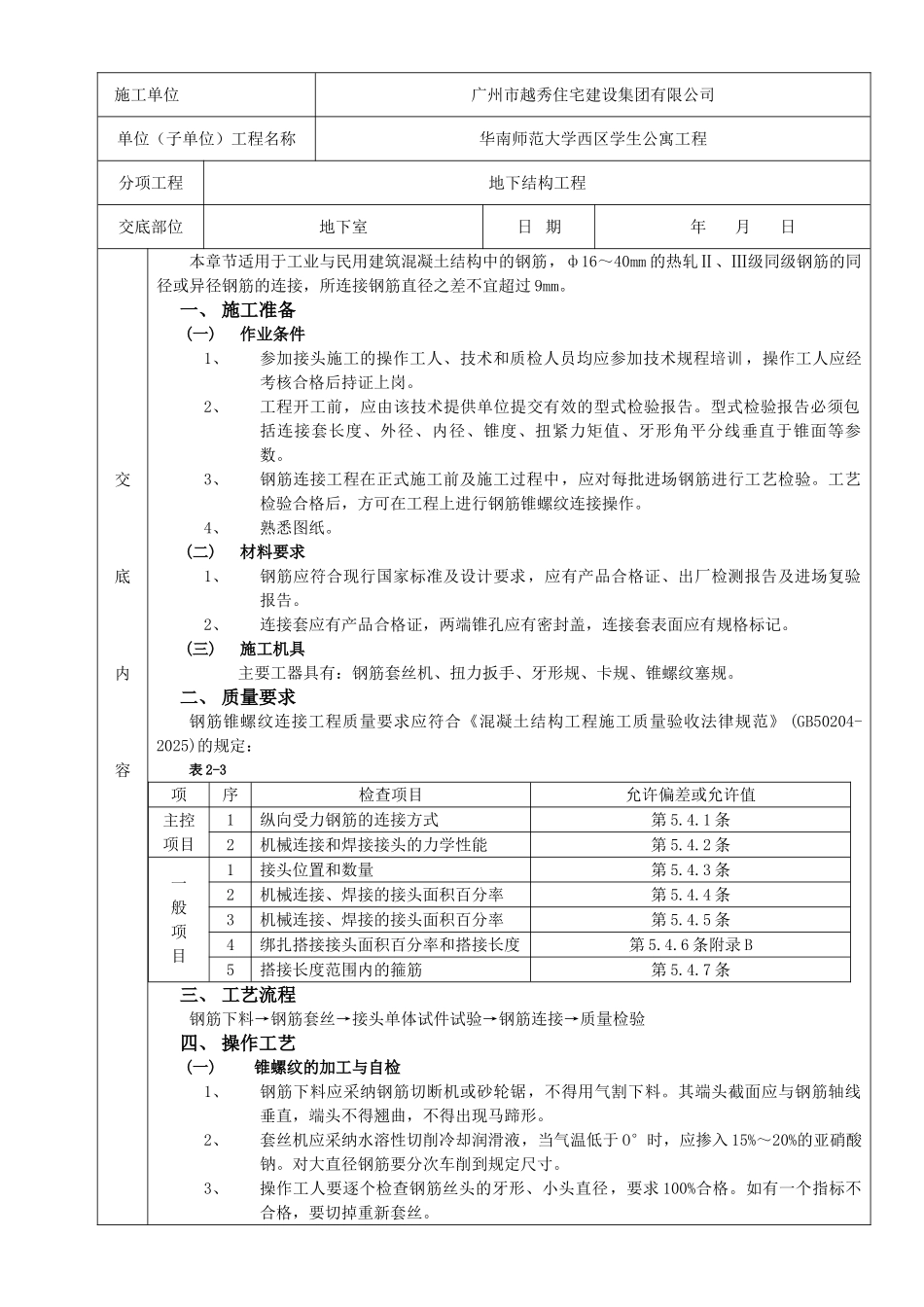

钢筋锥螺纹机械连接分项工程质量技术交底卡

施工单位广州市越秀住宅建设集团有限公司单位（子单位）工程名称华南师范大学西区学生公寓工程分项工程地下结构工程交底部位地下室日 期 年 月 日交底内容本章节适用于工业与民用建筑混凝土结构中的钢筋，ф16～40mm 的热轧Ⅱ、Ⅲ级同级钢筋的同径或异径钢筋的连接，所连接钢筋直径之差不宜超过 9mm。一、 施工准备(一)作业条件1、参加接头施工的操作工人、技术和质检人员均应参加技术规程培训 ，操作工人应经考核合格后持证上岗。2、工程开工前，应由该技术提供单位提交有效的型式检验报告。型式检验报告必须包括连接套长度、外径、内径、锥度、扭紧力矩值、牙形角平分线垂直于锥面等参数。3、钢筋连接工程在正式施工前及施工过程中，应对每批进场钢筋进行工艺检验。工艺检验合格后，方可在工程上进行钢筋锥螺纹连接操作。4、熟悉图纸。(二)材料要求1、钢筋应符合现行国家标准及设计要求，应有产品合格证、出厂检测报告及进场复验报告。2、连接套应有产品合格证，两端锥孔应有密封盖，连接套表面应有规格标记。(三)施工机具主要工器具有：钢筋套丝机、扭力扳手、牙形规、卡规、锥螺纹塞规。二、 质量要求钢筋锥螺纹连接工程质量要求应符合《混凝土结构工程施工质量验收法律规范》 (GB50204-2025)的规定：表 2-3项序检查项目允许偏差或允许值主控项目1纵向受力钢筋的连接方式第 5.4.1 条2机械连接和焊接接头的力学性能第 5.4.2 条一般项目1接头位置和数量第 5.4.3 条2机械连接、焊接的接头面积百分率第 5.4.4 条3机械连接、焊接的接头面积百分率第 5.4.5 条4绑扎搭接接头面积百分率和搭接长度第 5.4.6 条附录 B5搭接长度范围内的箍筋第 5.4.7 条三、 工艺流程钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检验四、 操作工艺(一)锥螺纹的加工与自检1、钢筋下料应采纳钢筋切断机或砂轮锯，不得用气割下料。其端头截面应与钢筋轴线垂直，端头不得翘曲，不得出现马蹄形。2、套丝机应采纳水溶性切削冷却润滑液，当气温低于 O°时，应掺入 15%～20%的亚硝酸钠。对大直径钢筋要分次车削到规定尺寸。3、操作工人要逐个检查钢筋丝头的牙形、小头直径，要求 100%合格。如有一个指标不合格，要切掉重新套丝。施工单位广州市越秀住宅建设集团有限公司单位（子单位）工程名称华南师范大学西区学生公寓工程分项工程地下结构工程交底部位地下室日 期 年 月 日交底内容4、检验合格的丝头，一端应戴上保护帽。另一端按...
