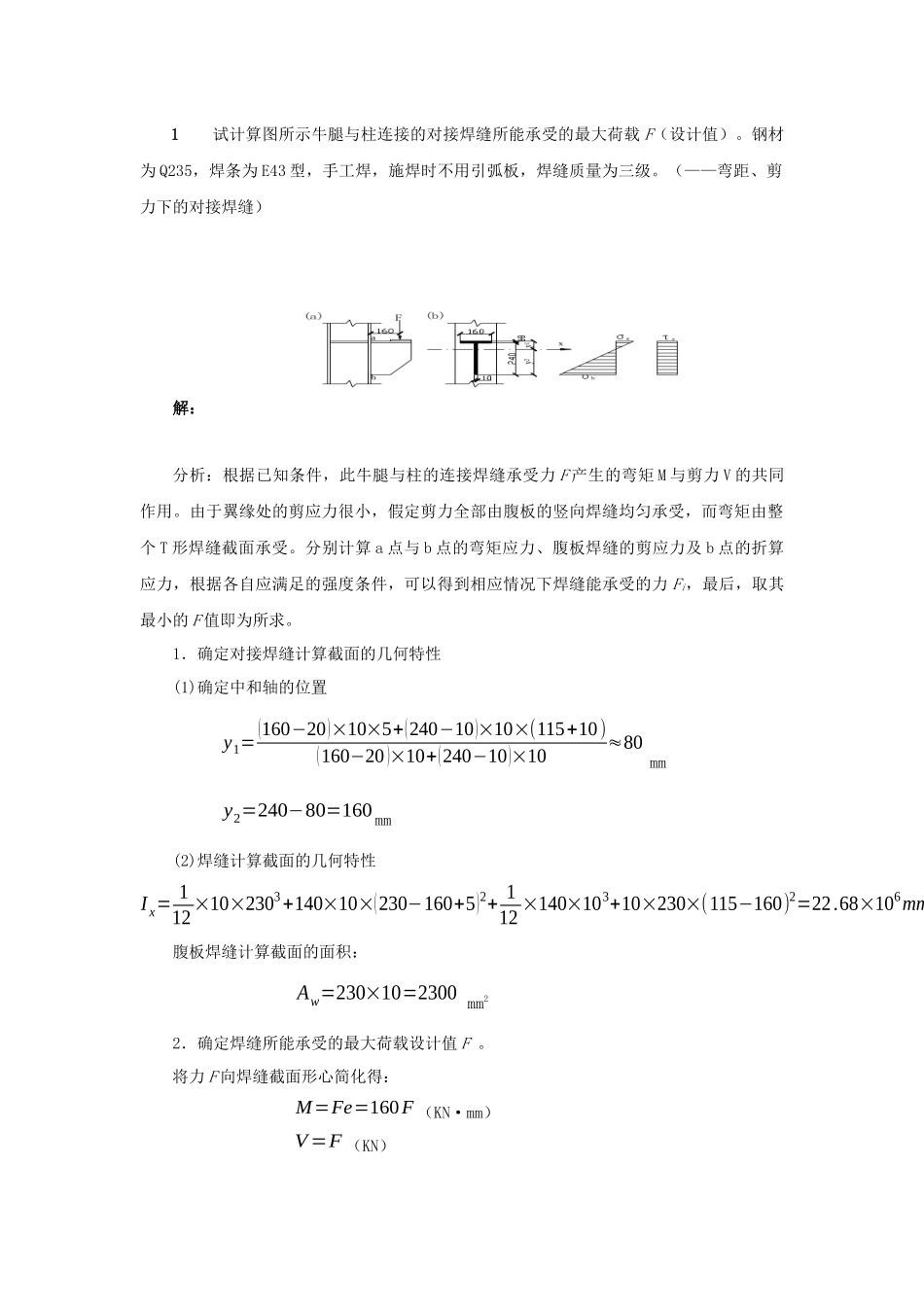

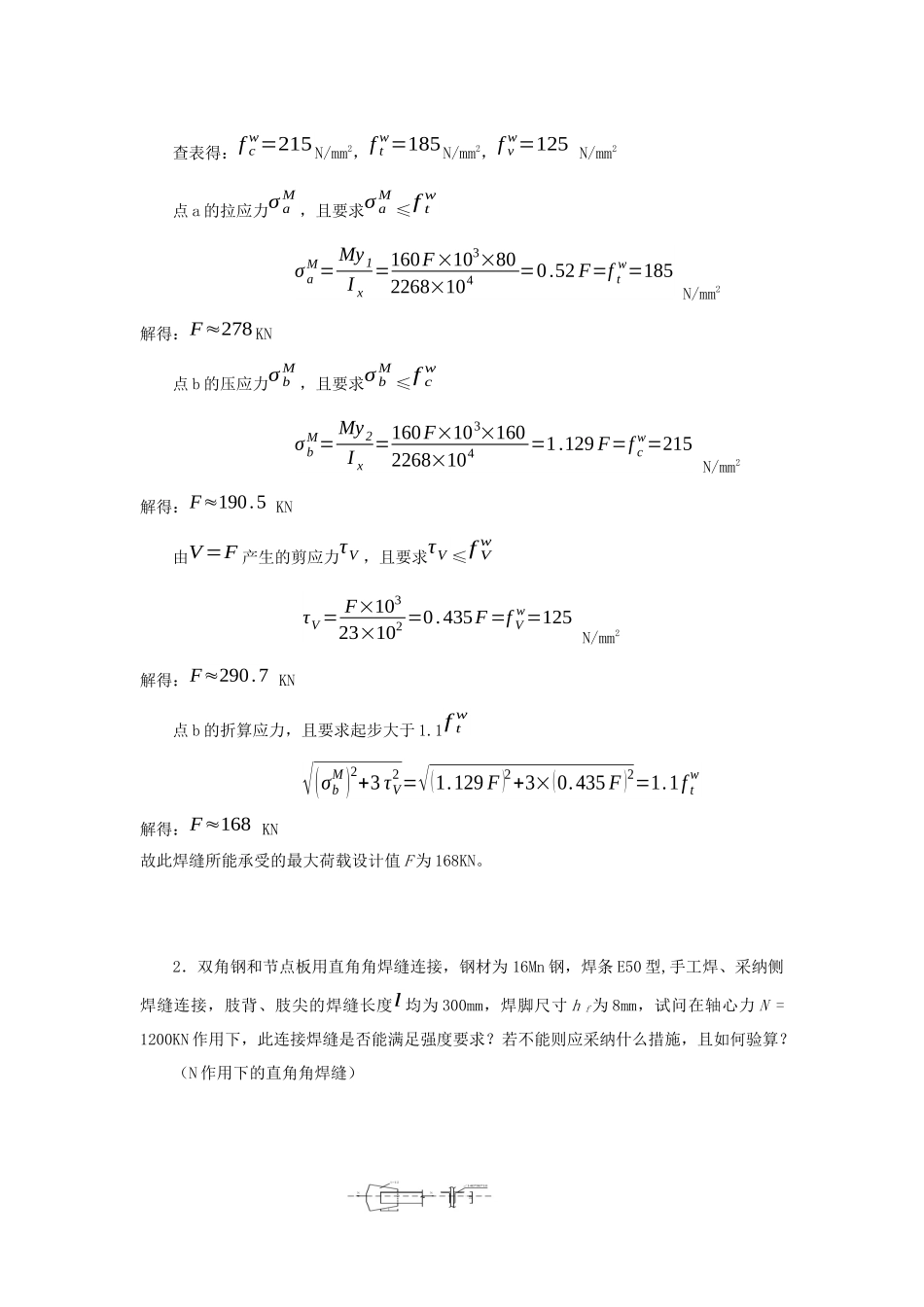

1 试计算图所示牛腿与柱连接的对接焊缝所能承受的最大荷载 F（设计值）。钢材为 Q235，焊条为 E43 型，手工焊，施焊时不用引弧板，焊缝质量为三级。（——弯距、剪力下的对接焊缝）解：分析：根据已知条件，此牛腿与柱的连接焊缝承受力 F 产生的弯矩 M 与剪力 V 的共同作用。由于翼缘处的剪应力很小，假定剪力全部由腹板的竖向焊缝均匀承受，而弯矩由整个 T 形焊缝截面承受。分别计算 a 点与 b 点的弯矩应力、腹板焊缝的剪应力及 b 点的折算应力，根据各自应满足的强度条件，可以得到相应情况下焊缝能承受的力 Fi，最后，取其最小的 F 值即为所求。1．确定对接焊缝计算截面的几何特性(1)确定中和轴的位置y1=(160−20)×10×5+(240−10)×10×(115+10)(160−20 )×10+(240−10)×10≈80 mmy2=240−80=160 mm(2)焊缝计算截面的几何特性I x= 112 ×10×2303+140×10×(230−160+5)2+ 112 ×140×103+10×230×(115−160)2=22.68×106mm4腹板焊缝计算截面的面积： Aw=230×10=2300 mm22．确定焊缝所能承受的最大荷载设计值 F 。将力 F 向焊缝截面形心简化得： M=Fe=160F （KN·mm） V=F （KN）查表得：f cw=215 N/mm2，f tw=185 N/mm2，f vw=125 N/mm2点 a 的拉应力σ aM，且要求σ aM≤f tw σ aM=My1I x=160F×103×802268×104=0.52 F=f tw=185 N/mm2解得：F≈278 KN点 b 的压应力σ bM，且要求σ bM≤f cw σ bM=My 2I x=160F×103×1602268×104=1.129 F=f cw=215 N/mm2解得：F≈190.5 KN由V =F 产生的剪应力τV ，且要求τV ≤f VwτV = F×10323×102 =0.435F=f Vw=125 N/mm2 解得：F≈290.7 KN点 b 的折算应力，且要求起步大于 1.1f tw √(σbM)2+3 τV2 =√(1.129 F )2+3×(0.435 F )2=1.1f tw解得：F≈168 KN故此焊缝所能承受的最大荷载设计值 F 为 168KN。2．双角钢和节点板用直角角焊缝连接，钢材为 16Mn 钢，焊条 E50 型,手工焊、采纳侧焊缝连接，肢背、肢尖的焊缝长度l 均为 300mm，焊脚尺寸 h f 为 8mm，试问在轴心力 N = 1200KN 作用下，此连接焊缝是否能满足强度要求？若不能则应采纳什么措施，且如何验算？（N 作用下的直角角焊缝）解：分析：首先应搞清肢背焊缝和肢尖焊缝的受力是不等的。因为角钢形心到肢背和肢尖焊缝的距离不相等，肢尖焊缝的受力小于肢背焊缝的受力，又题中给出了肢背、肢尖焊缝相同的长度...
