钢结构识图基础——钢结构设计图的识读一、施工图基本知识 在建筑钢结构工程设计中，通常将结构施工图的设计分为设计图设计和施工详图设计两个阶段
设计图设计是由设计单位编制完成，施工详图设计是以设计图为依据，由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据
设计图与施工详图的主要区别是：设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图
它的目的和深度以及所包含的内容是作为施工详图编制的依据，它由设计单位编制完成，图纸表达简明，图纸量少
内容一般包括：设计总说明、结构布置图、构件图、节点图和钢材订货表等
施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多
内容包括：构件安装布置图、构件详图等
本讲义只介绍钢结构设计图的识读
1．制图标准有关规定（1）线型 在 结 构 施 工 图 中 图 线 的 宽 度b通 常 为2．Omm、1．4mm、O．7mm、O．5mm、O．35mm，当选定基本线宽度为 b时，则粗实线为 b、中实线为 O．5b、细实线为 O．25b
在同一张图纸中，相同比例的各种图样，通常选用相同的线宽组

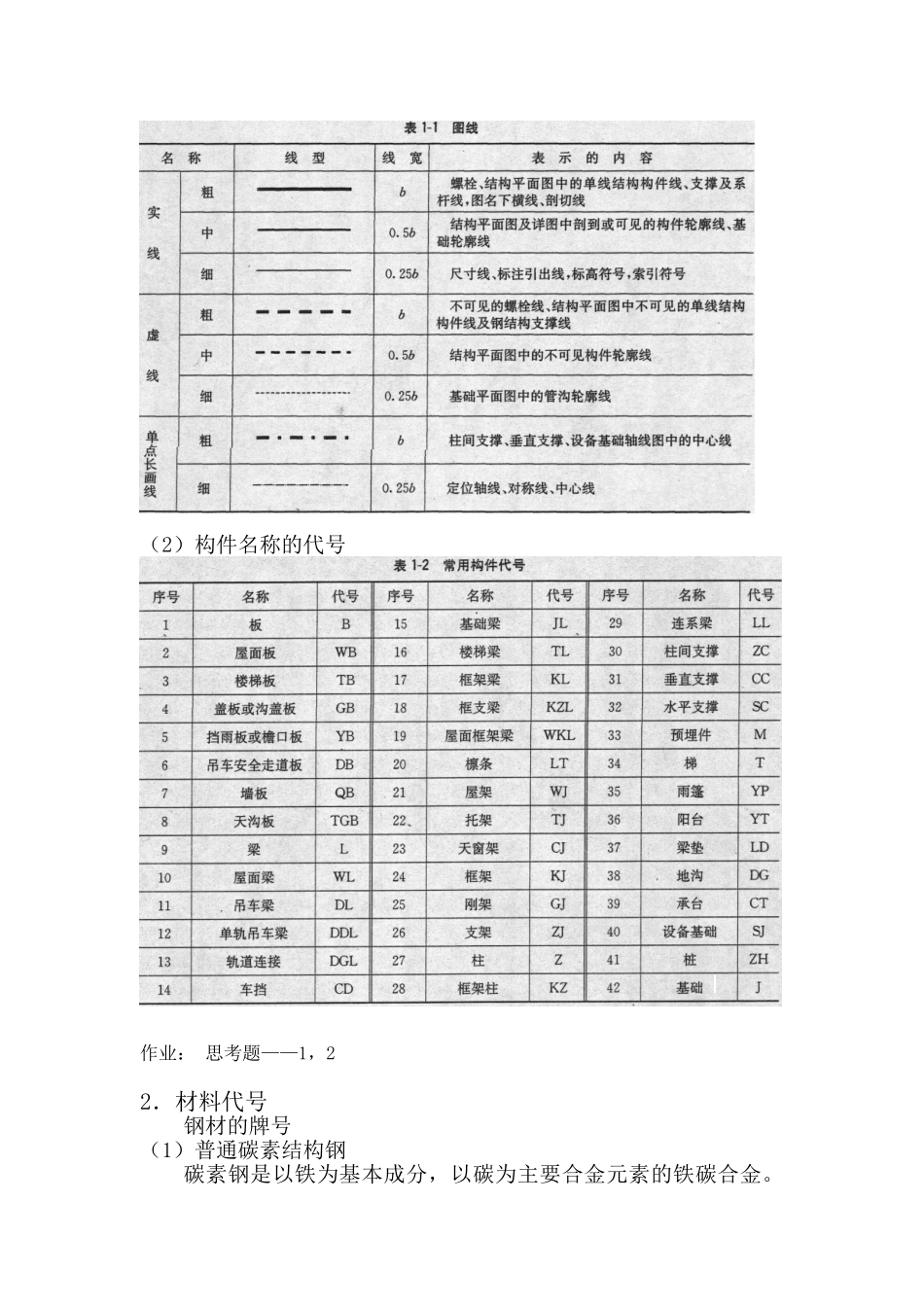

各种线型及线宽所表示的内容如表 1-1

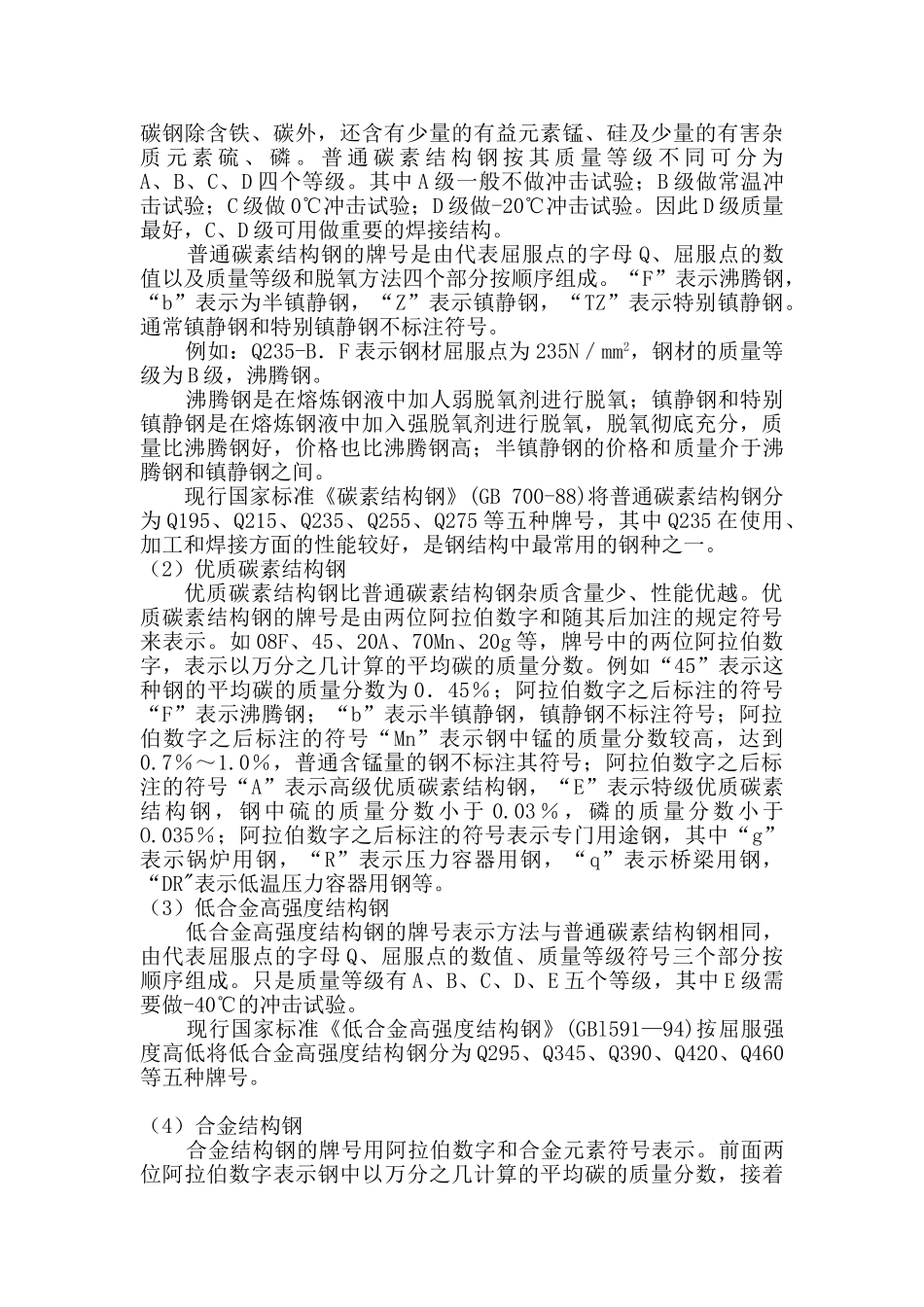

（2）构件名称的代号作业： 思考题——1，22．材料代号钢材的牌号（1）普通碳素结构钢碳素钢是以铁为基本成分，以碳为主要合金元素的铁碳合金
碳钢除含铁、碳外，还含有少量的有益元素锰、硅及少量的有害杂质 元 素 硫 、 磷
普 通 碳 素 结 构 钢 按 其 质 量 等 级 不 同 可 分 为A、B、C、D 四个等级
其中 A 级一般不做冲击试验；B 级做常温冲击试验；C 级做 0℃冲击试验；D 级做-20℃冲击试验
