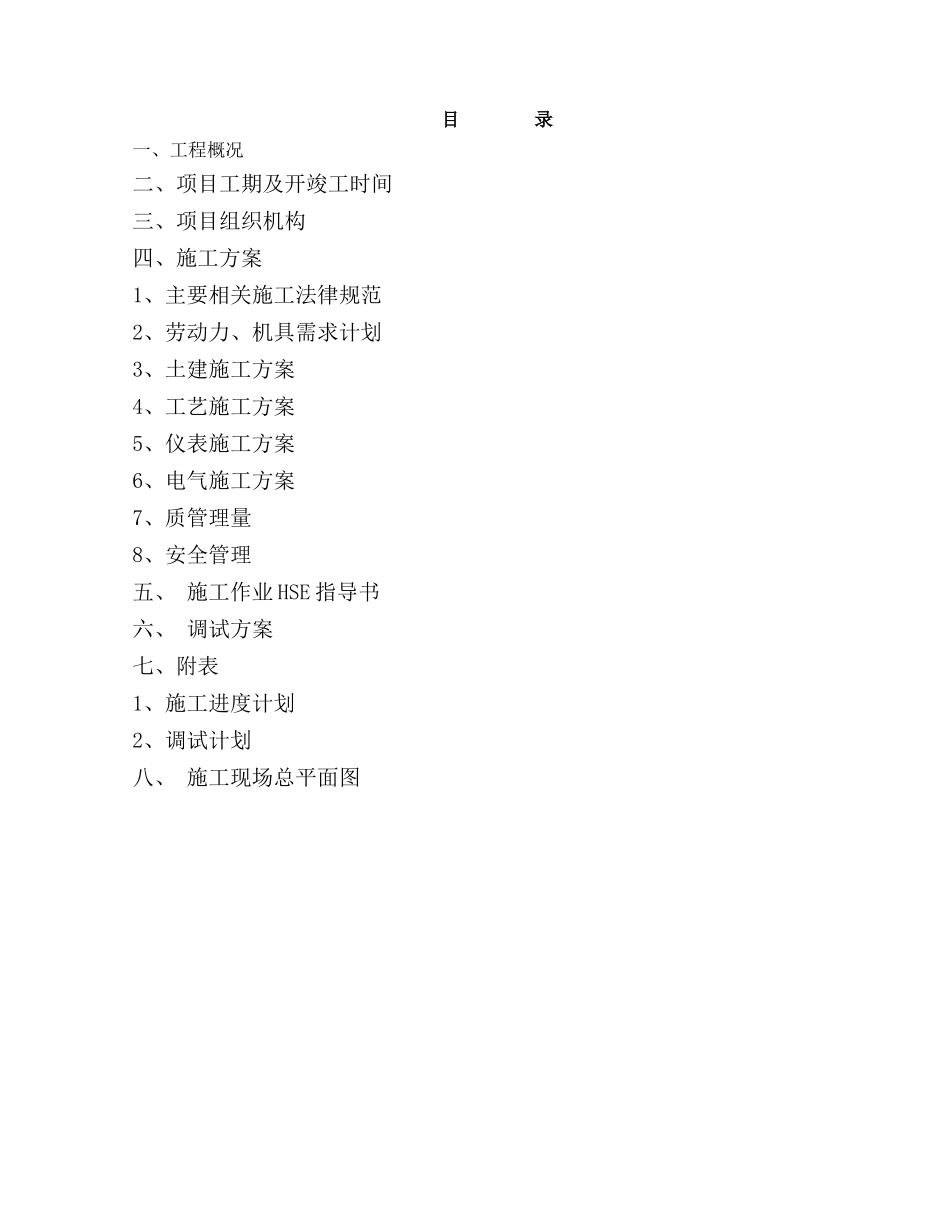

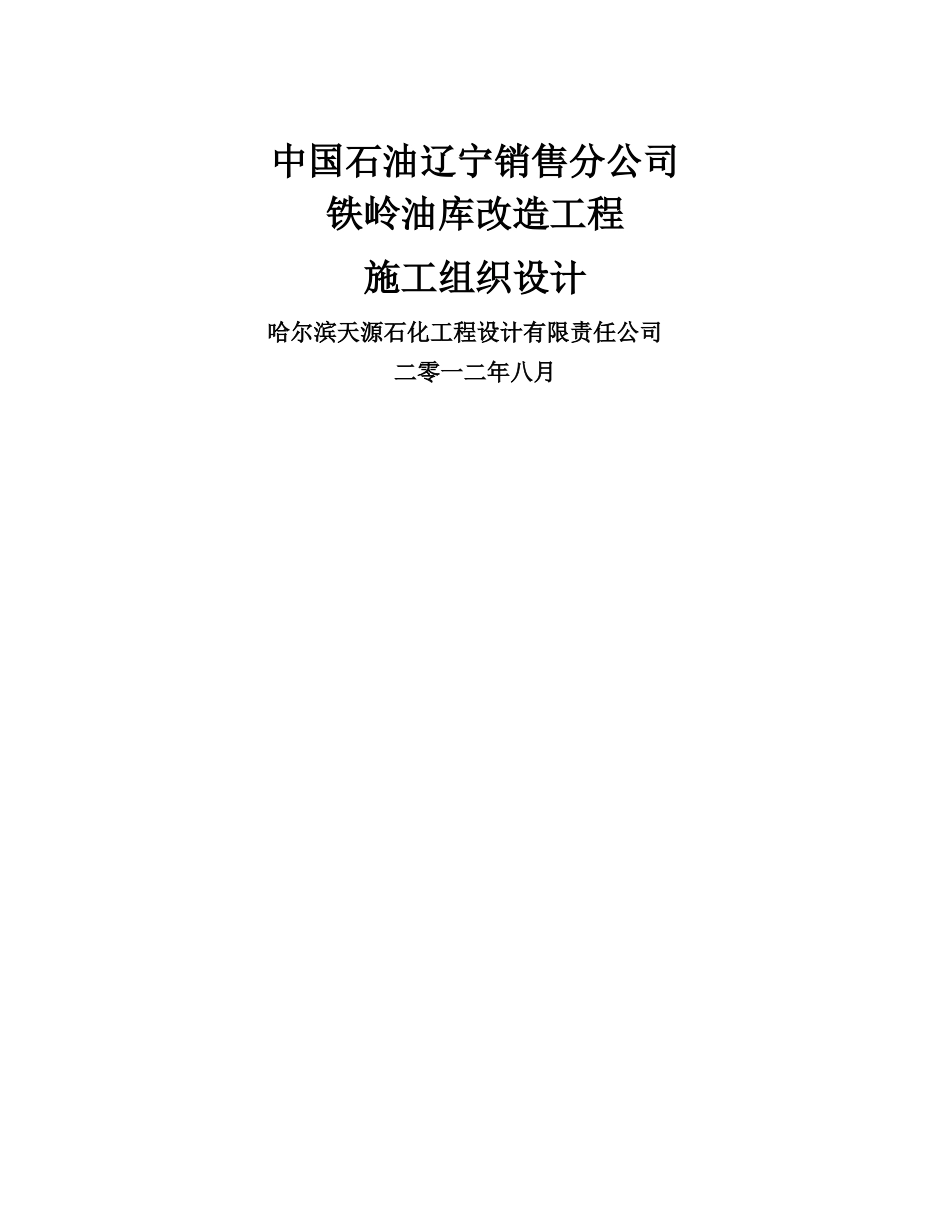

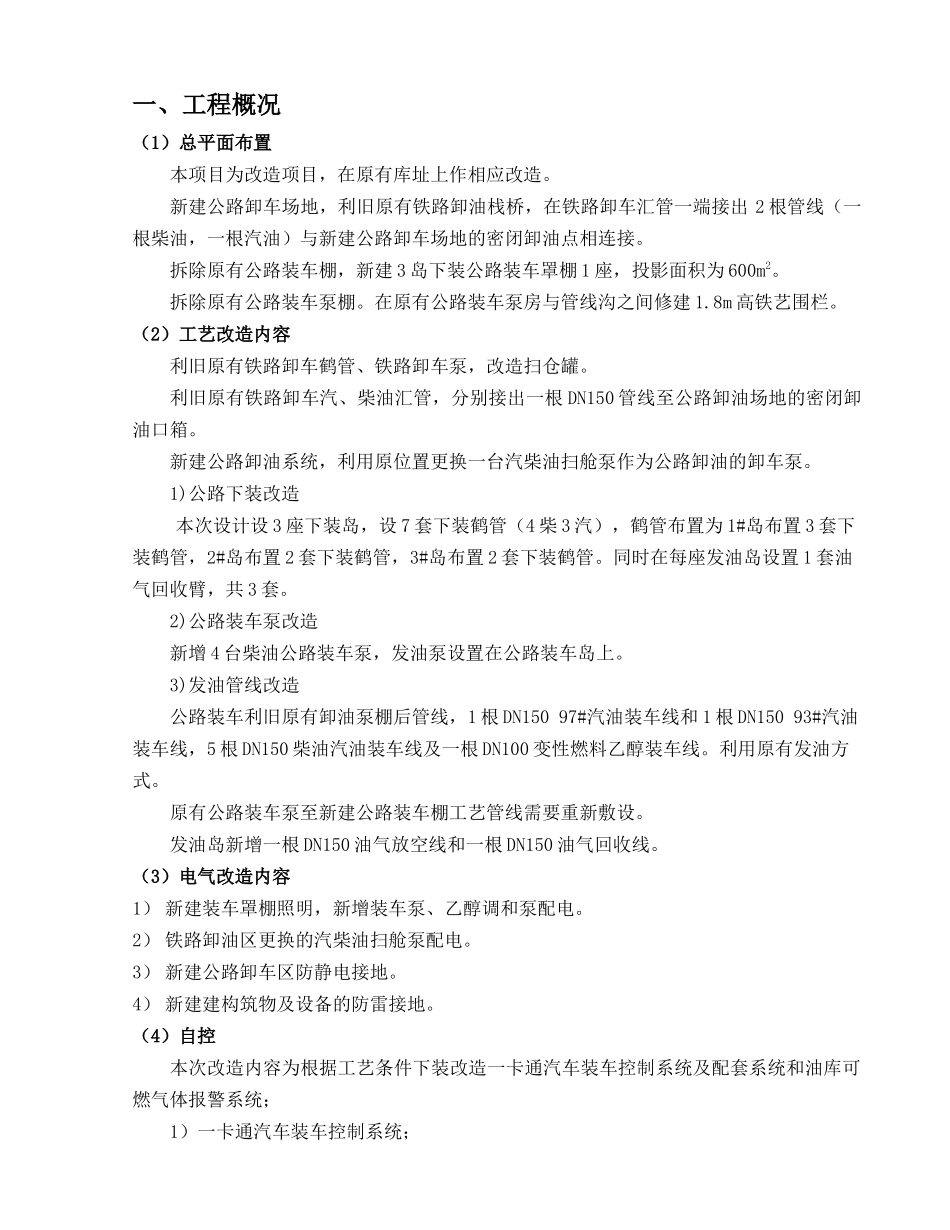

中国石油辽宁销售分公司铁岭油库改造工程施工组织设计哈尔滨天源石化工程设计有限责任公司二零一二年八月目 录一、工程概况二、项目工期及开竣工时间三、项目组织机构四、施工方案1、主要相关施工法律规范2、劳动力、机具需求计划3、土建施工方案4、工艺施工方案5、仪表施工方案6、电气施工方案7、质管理量8、安全管理五、 施工作业 HSE 指导书六、 调试方案七、附表1、施工进度计划2、调试计划八、 施工现场总平面图一、工程概况（1）总平面布置本项目为改造项目，在原有库址上作相应改造。新建公路卸车场地，利旧原有铁路卸油栈桥，在铁路卸车汇管一端接出 2 根管线（一根柴油，一根汽油）与新建公路卸车场地的密闭卸油点相连接。拆除原有公路装车棚，新建 3 岛下装公路装车罩棚 1 座，投影面积为 600m2。拆除原有公路装车泵棚。在原有公路装车泵房与管线沟之间修建 1.8m 高铁艺围栏。 （2）工艺改造内容利旧原有铁路卸车鹤管、铁路卸车泵，改造扫仓罐。利旧原有铁路卸车汽、柴油汇管，分别接出一根 DN150 管线至公路卸油场地的密闭卸油口箱。新建公路卸油系统，利用原位置更换一台汽柴油扫舱泵作为公路卸油的卸车泵。1)公路下装改造本次设计设 3 座下装岛，设 7 套下装鹤管（4 柴 3 汽），鹤管布置为 1#岛布置 3 套下装鹤管，2#岛布置 2 套下装鹤管，3#岛布置 2 套下装鹤管。同时在每座发油岛设置 1 套油气回收臂，共 3 套。2)公路装车泵改造新增 4 台柴油公路装车泵，发油泵设置在公路装车岛上。 3)发油管线改造公路装车利旧原有卸油泵棚后管线，1 根 DN150 97#汽油装车线和 1 根 DN150 93#汽油装车线，5 根 DN150 柴油汽油装车线及一根 DN100 变性燃料乙醇装车线。利用原有发油方式。原有公路装车泵至新建公路装车棚工艺管线需要重新敷设。发油岛新增一根 DN150 油气放空线和一根 DN150 油气回收线。（3）电气改造内容1） 新建装车罩棚照明，新增装车泵、乙醇调和泵配电。2） 铁路卸油区更换的汽柴油扫舱泵配电。3） 新建公路卸车区防静电接地。4） 新建建构筑物及设备的防雷接地。（4）自控本次改造内容为根据工艺条件下装改造一卡通汽车装车控制系统及配套系统和油库可燃气体报警系统；1）一卡通汽车装车控制系统；2）停车场排队系统；3）发油区视频监视系统；4）可燃气体报警系统；5）管理信息系统。（5）土建1）新建公路卸车硬化地面，总面积约 900m²。2）新建硬化边缘路牙...
