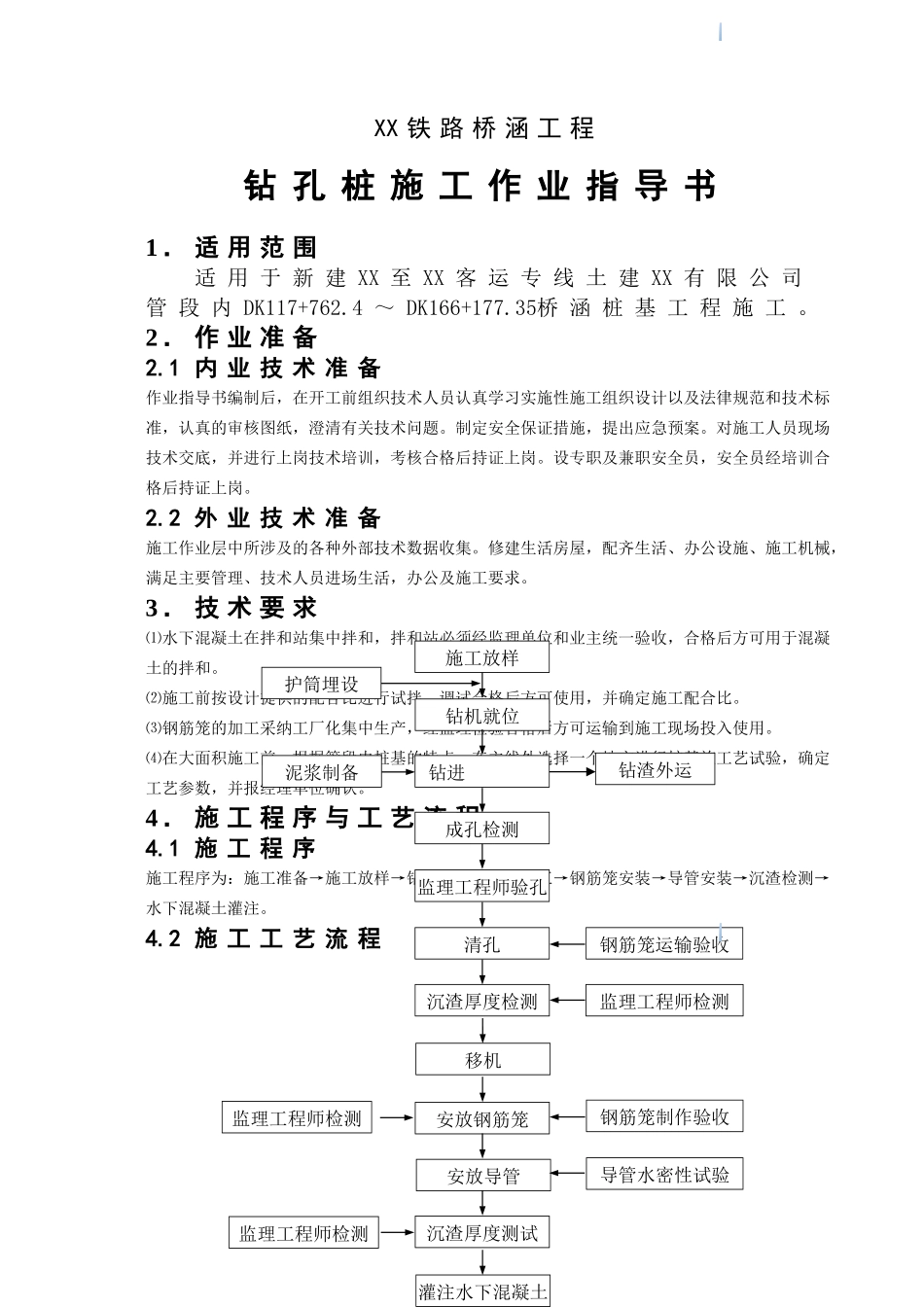

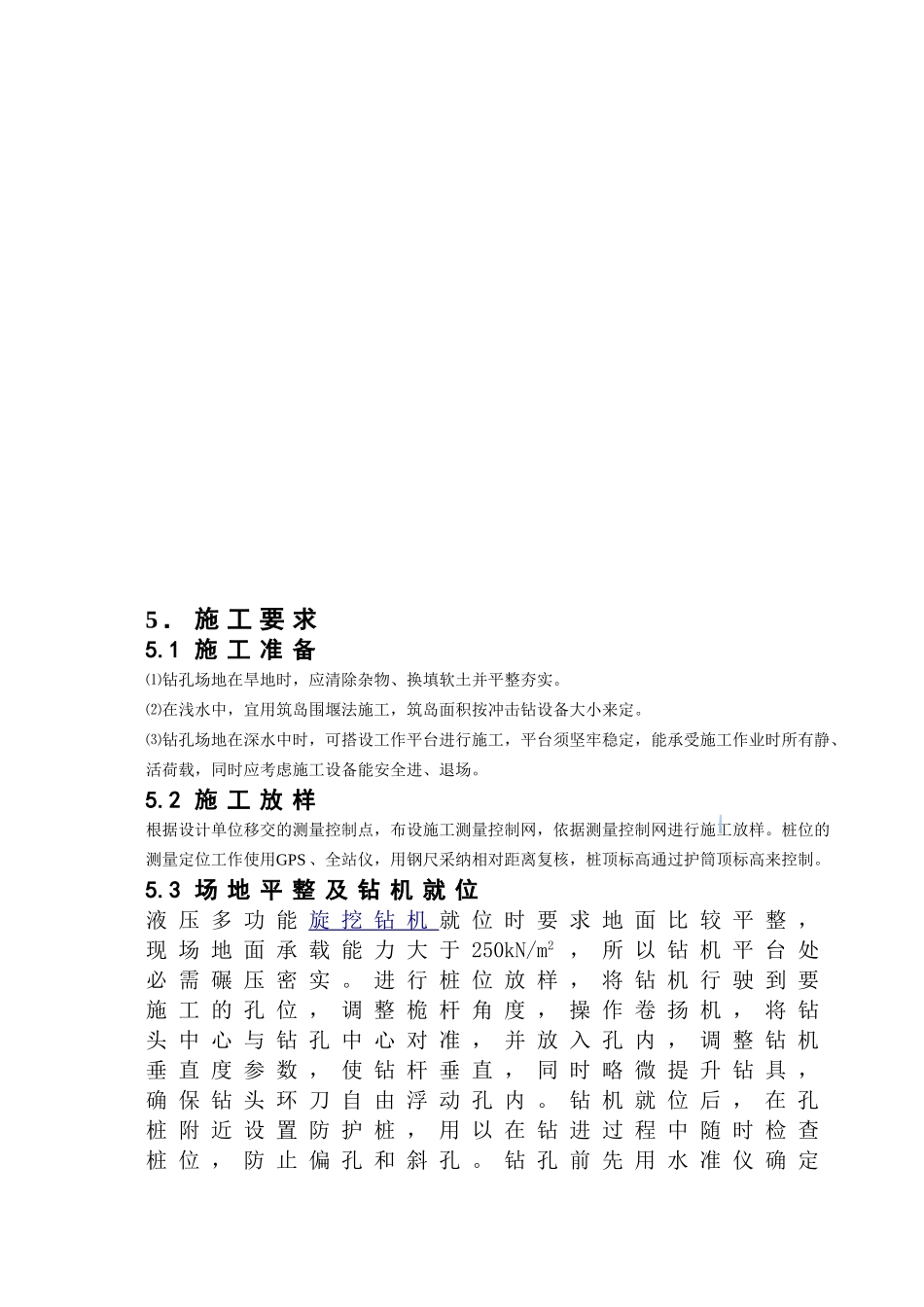

XX 铁 路 桥 涵 工 程钻 孔 桩 施 工 作 业 指 导 书1 ． 适 用 范 围适 用 于 新 建 XX 至 XX 客 运 专 线 土 建 XX 有 限 公 司管 段 内 DK117+762.4 ～ DK166+177.35桥 涵 桩 基 工 程 施 工 。2 ． 作 业 准 备2.1 内 业 技 术 准 备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计以及法律规范和技术标准，认真的审核图纸，澄清有关技术问题。制定安全保证措施，提出应急预案。对施工人员现场技术交底，并进行上岗技术培训，考核合格后持证上岗。设专职及兼职安全员，安全员经培训合格后持证上岗。2.2 外 业 技 术 准 备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施、施工机械，满足主要管理、技术人员进场生活，办公及施工要求。3 ． 技 术 要 求⑴水下混凝土在拌和站集中拌和，拌和站必须经监理单位和业主统一验收，合格后方可用于混凝土的拌和。⑵施工前按设计提供的配合比进行试拌，调试合格后方可使用，并确定施工配合比。⑶钢筋笼的加工采纳工厂化集中生产，经监理检验合格后方可运输到施工现场投入使用。⑷在大面积施工前，根据管段内桩基的特点，在主线外选择一个地方进行桩基施工艺试验，确定工艺参数，并报经理单位确认。4 ． 施 工 程 序 与 工 艺 流 程4.1 施 工 程 序施工程序为：施工准备→施工放样→钻机就位→钻孔施工→钢筋笼安装→导管安装→沉渣检测→水下混凝土灌注。4.2 施 工 工 艺 流 程安放导管钻机就位沉渣厚度测试钢筋笼制作验收安放钢筋笼导管水密性试验监理工程师检测监理工程师检测灌注水下混凝土移机钢筋笼运输验收施工放样护筒埋设钻渣外运 钻进泥浆制备成孔检测监理工程师验孔清孔监理工程师检测沉渣厚度检测 5 ． 施 工 要 求5.1 施 工 准 备⑴钻孔场地在旱地时，应清除杂物、换填软土并平整夯实。⑵在浅水中，宜用筑岛围堰法施工，筑岛面积按冲击钻设备大小来定。⑶钻孔场地在深水中时，可搭设工作平台进行施工，平台须坚牢稳定，能承受施工作业时所有静、活荷载，同时应考虑施工设备能安全进、退场。5.2 施 工 放 样根据设计单位移交的测量控制点，布设施工测量控制网，依据测量控制网进行施工放样。桩位的测量定位工作使用GPS 、全站仪，用钢尺采纳相对距离复核，桩顶标高通过护筒顶标高来控制。5.3 场 地 平 整 及 钻 机 ...
