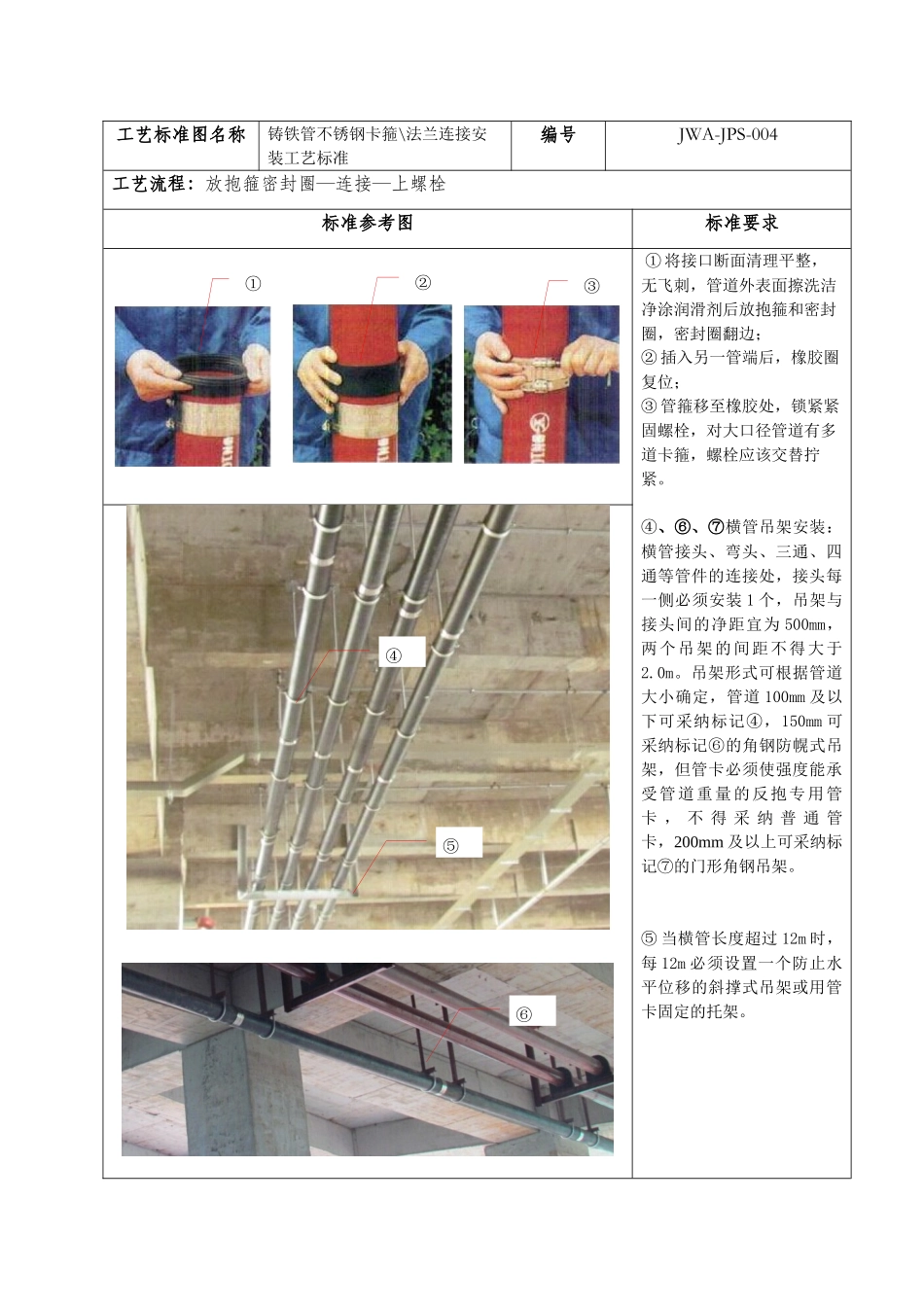

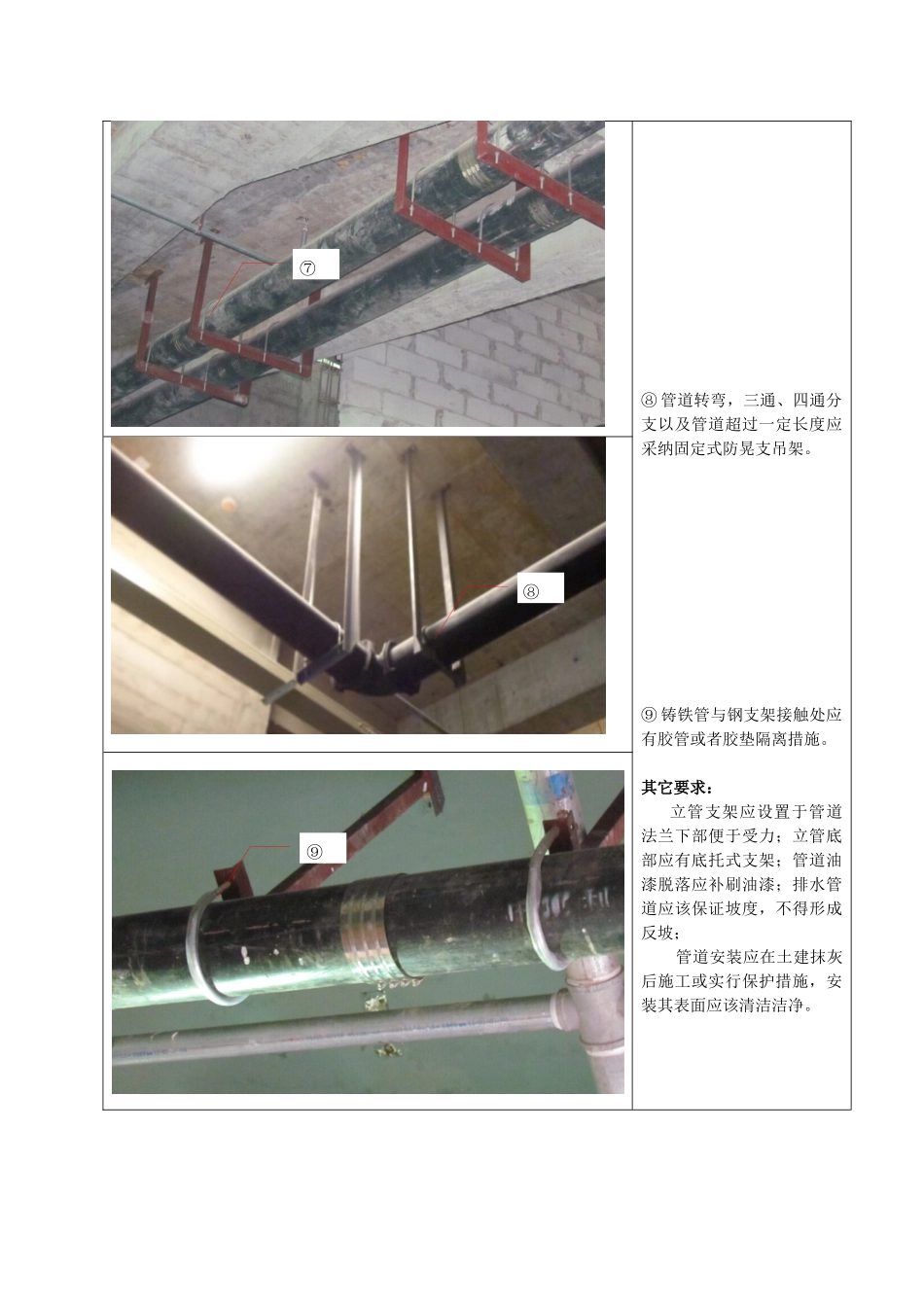

工艺标准图名称铸铁管不锈钢卡箍\法兰连接安装工艺标准编号JWA-JPS-004工艺流程：放抱箍密封圈—连接—上螺栓标准参考图标准要求 ① 将接口断面清理平整，无飞刺，管道外表面擦洗洁净涂润滑剂后放抱箍和密封圈，密封圈翻边；② 插入另一管端后，橡胶圈复位；③ 管箍移至橡胶处，锁紧紧固螺栓，对大口径管道有多道卡箍，螺栓应该交替拧紧。④、⑥、⑦横管吊架安装：横管接头、弯头、三通、四通等管件的连接处，接头每一侧必须安装 1 个，吊架与接头间的净距宜为 500mm，两个吊架的间距不得大于2.0m。吊架形式可根据管道大小确定，管道 100mm 及以下可采纳标记④，150mm 可采纳标记⑥的角钢防幌式吊架，但管卡必须使强度能承受管道重量的反抱专用管卡 ， 不 得 采 纳 普 通 管卡，200mm 及以上可采纳标记⑦的门形角钢吊架。⑤ 当横管长度超过 12m 时，每 12m 必须设置一个防止水平位移的斜撑式吊架或用管卡固定的托架。④⑤⑥①②③⑧ 管道转弯，三通、四通分支以及管道超过一定长度应采纳固定式防晃支吊架。⑨ 铸铁管与钢支架接触处应有胶管或者胶垫隔离措施。其它要求： 立管支架应设置于管道法兰下部便于受力；立管底部应有底托式支架；管道油漆脱落应补刷油漆；排水管道应该保证坡度，不得形成反坡； 管道安装应在土建抹灰后施工或实行保护措施，安装其表面应该清洁洁净。⑦⑧⑨
