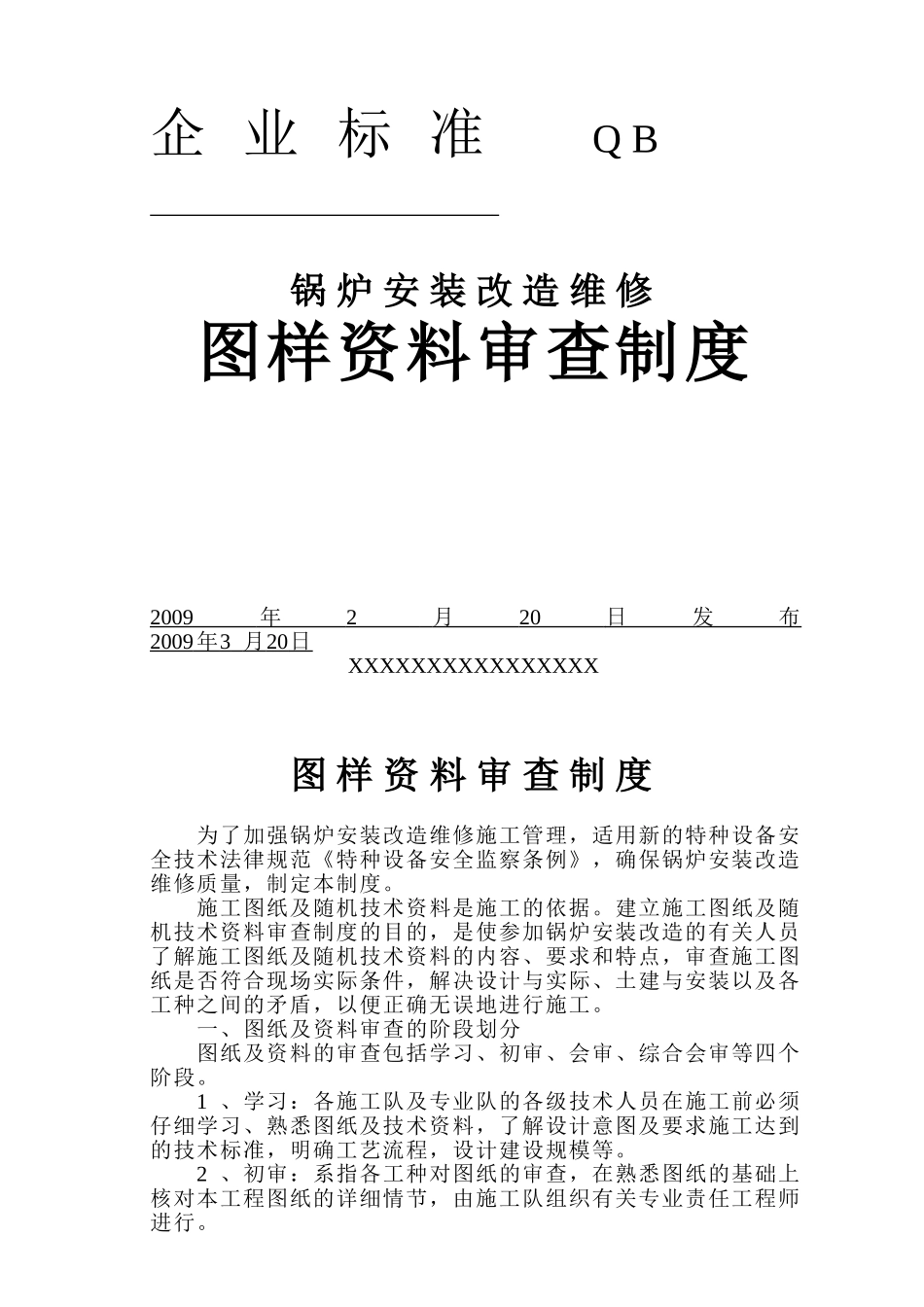

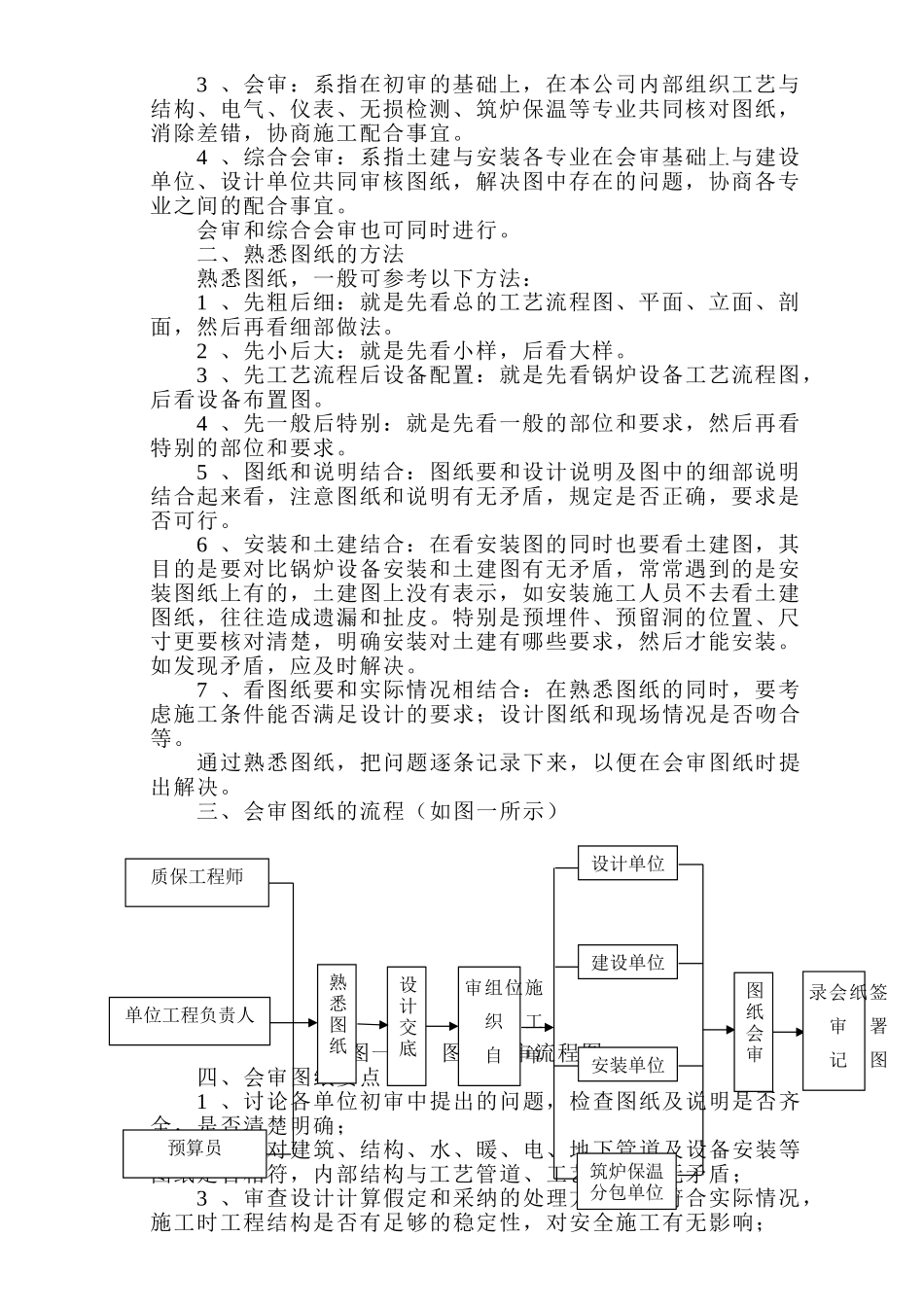

企 业 标 准 Q B 锅 炉 安 装 改 造 维 修图样资料审查制度2009 年 2 月 20 日发布 2009 年 3 月 20 日 XXXXXXXXXXXXXXXX图 样 资 料 审 查 制 度为了加强锅炉安装改造维修施工管理，适用新的特种设备安全技术法律规范《特种设备安全监察条例》，确保锅炉安装改造维修质量，制定本制度。施工图纸及随机技术资料是施工的依据。建立施工图纸及随机技术资料审查制度的目的，是使参加锅炉安装改造的有关人员了解施工图纸及随机技术资料的内容、要求和特点，审查施工图纸是否符合现场实际条件，解决设计与实际、土建与安装以及各工种之间的矛盾，以便正确无误地进行施工。一、图纸及资料审查的阶段划分图纸及资料的审查包括学习、初审、会审、综合会审等四个阶段。1 、学习：各施工队及专业队的各级技术人员在施工前必须仔细学习、熟悉图纸及技术资料，了解设计意图及要求施工达到的技术标准，明确工艺流程，设计建设规模等。2 、初审：系指各工种对图纸的审查，在熟悉图纸的基础上核对本工程图纸的详细情节，由施工队组织有关专业责任工程师进行。3 、会审：系指在初审的基础上，在本公司内部组织工艺与结构、电气、仪表、无损检测、筑炉保温等专业共同核对图纸，消除差错，协商施工配合事宜。4 、综合会审：系指土建与安装各专业在会审基础上与建设单位、设计单位共同审核图纸，解决图中存在的问题，协商各专业之间的配合事宜。会审和综合会审也可同时进行。二、熟悉图纸的方法熟悉图纸，一般可参考以下方法：1 、先粗后细：就是先看总的工艺流程图、平面、立面、剖面，然后再看细部做法。2 、先小后大：就是先看小样，后看大样。3 、先工艺流程后设备配置：就是先看锅炉设备工艺流程图，后看设备布置图。4 、先一般后特别：就是先看一般的部位和要求，然后再看特别的部位和要求。5 、图纸和说明结合：图纸要和设计说明及图中的细部说明结合起来看，注意图纸和说明有无矛盾，规定是否正确，要求是否可行。6 、安装和土建结合：在看安装图的同时也要看土建图，其目的是要对比锅炉设备安装和土建图有无矛盾，常常遇到的是安装图纸上有的，土建图上没有表示，如安装施工人员不去看土建图纸，往往造成遗漏和扯皮。特别是预埋件、预留洞的位置、尺寸更要核对清楚，明确安装对土建有哪些要求，然后才能安装。如发现矛盾，应及时解决。7 、看图纸要和实际情况相结合：在熟悉图纸的同时，要考虑施工条件能否满足设...
