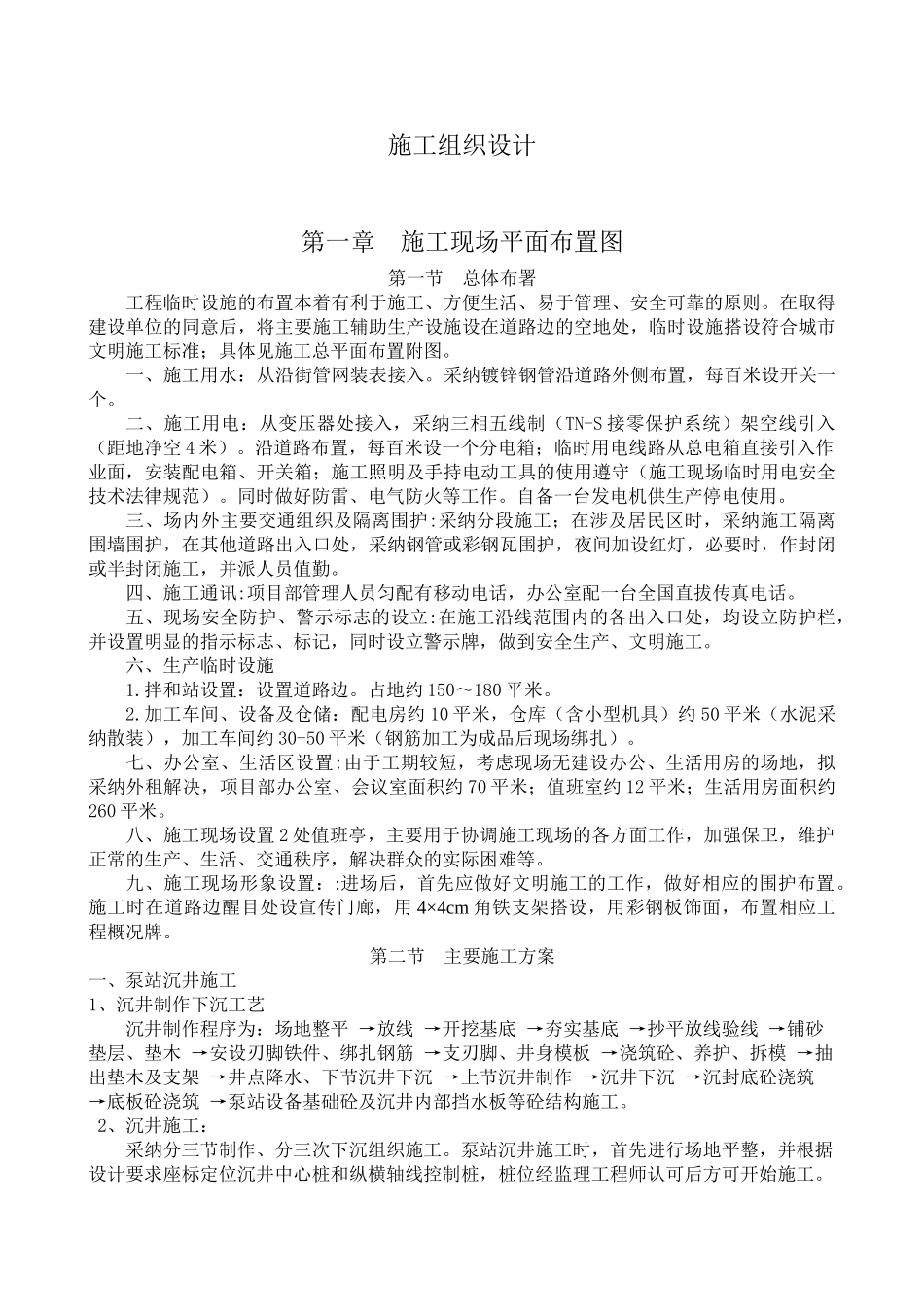

施工组织设计第一章 施工现场平面布置图第一节 总体布署工程临时设施的布置本着有利于施工、方便生活、易于管理、安全可靠的原则。在取得建设单位的同意后，将主要施工辅助生产设施设在道路边的空地处，临时设施搭设符合城市文明施工标准；具体见施工总平面布置附图。一、施工用水：从沿街管网装表接入。采纳镀锌钢管沿道路外侧布置，每百米设开关一个。二、施工用电：从变压器处接入，采纳三相五线制（TN-S 接零保护系统）架空线引入（距地净空 4 米）。沿道路布置，每百米设一个分电箱；临时用电线路从总电箱直接引入作业面，安装配电箱、开关箱；施工照明及手持电动工具的使用遵守（施工现场临时用电安全技术法律规范）。同时做好防雷、电气防火等工作。自备一台发电机供生产停电使用。三、场内外主要交通组织及隔离围护:采纳分段施工；在涉及居民区时，采纳施工隔离围墙围护，在其他道路出入口处，采纳钢管或彩钢瓦围护，夜间加设红灯，必要时，作封闭或半封闭施工，并派人员值勤。四、施工通讯:项目部管理人员匀配有移动电话，办公室配一台全国直拔传真电话。五、现场安全防护、警示标志的设立:在施工沿线范围内的各出入口处，均设立防护栏，并设置明显的指示标志、标记，同时设立警示牌，做到安全生产、文明施工。六、生产临时设施1.拌和站设置：设置道路边。占地约 150～180 平米。2.加工车间、设备及仓储：配电房约 10 平米，仓库（含小型机具）约 50 平米（水泥采纳散装），加工车间约 30-50 平米（钢筋加工为成品后现场绑扎）。七、办公室、生活区设置:由于工期较短，考虑现场无建设办公、生活用房的场地，拟采纳外租解决，项目部办公室、会议室面积约 70 平米；值班室约 12 平米；生活用房面积约260 平米。八、施工现场设置 2 处值班亭，主要用于协调施工现场的各方面工作，加强保卫，维护正常的生产、生活、交通秩序，解决群众的实际困难等。九、施工现场形象设置：:进场后，首先应做好文明施工的工作，做好相应的围护布置。施工时在道路边醒目处设宣传门廊，用 4×4cm 角铁支架搭设，用彩钢板饰面，布置相应工程概况牌。第二节 主要施工方案一、泵站沉井施工1、沉井制作下沉工艺沉井制作程序为：场地整平 →放线 →开挖基底 →夯实基底 →抄平放线验线 →铺砂垫层、垫木 →安设刃脚铁件、绑扎钢筋 →支刃脚、井身模板 →浇筑砼、养护、拆模 →抽出垫木及支架 →井点降水、下节沉井下沉 →上节沉井...
