长沙某住宅工程测量施工方案

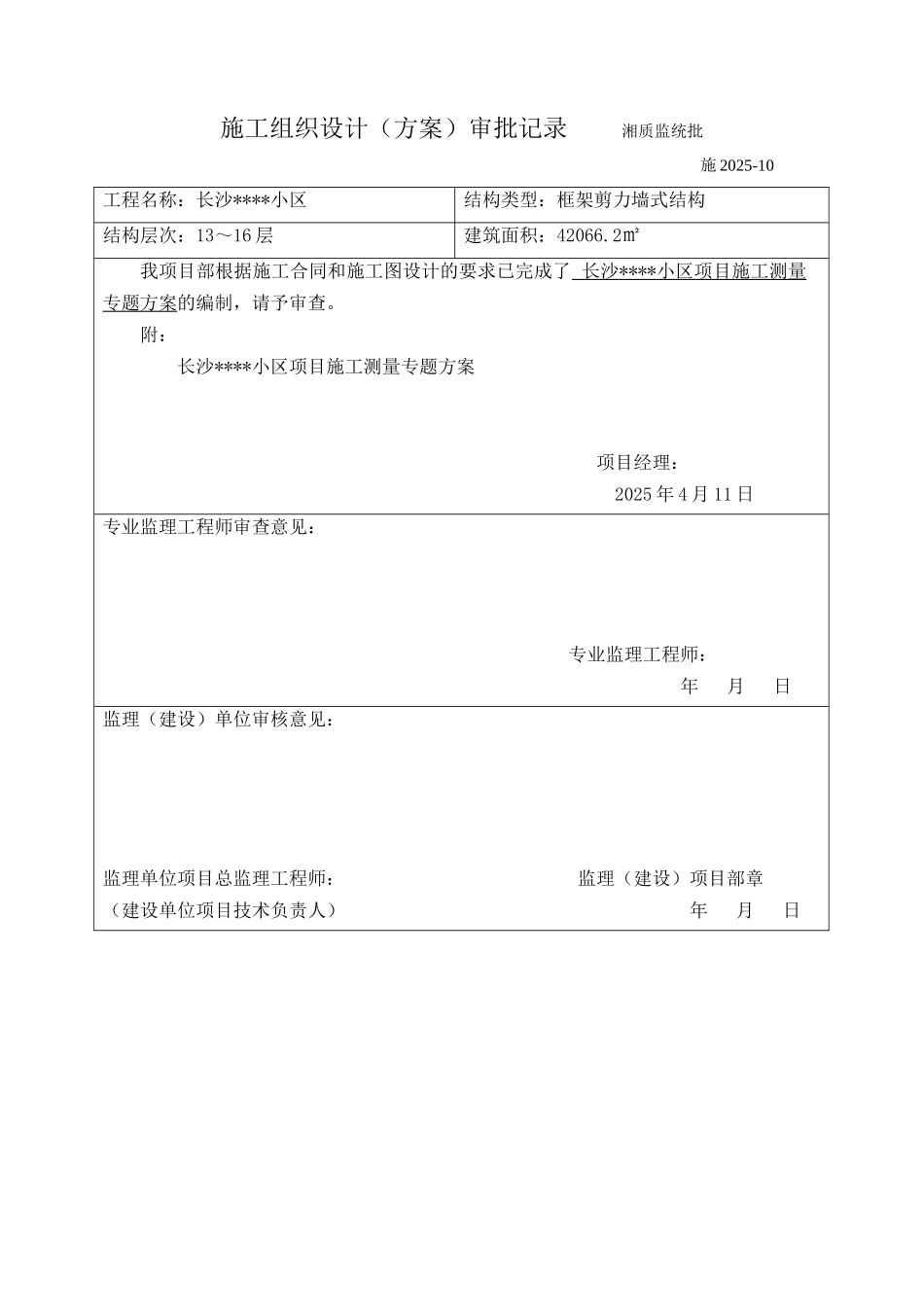

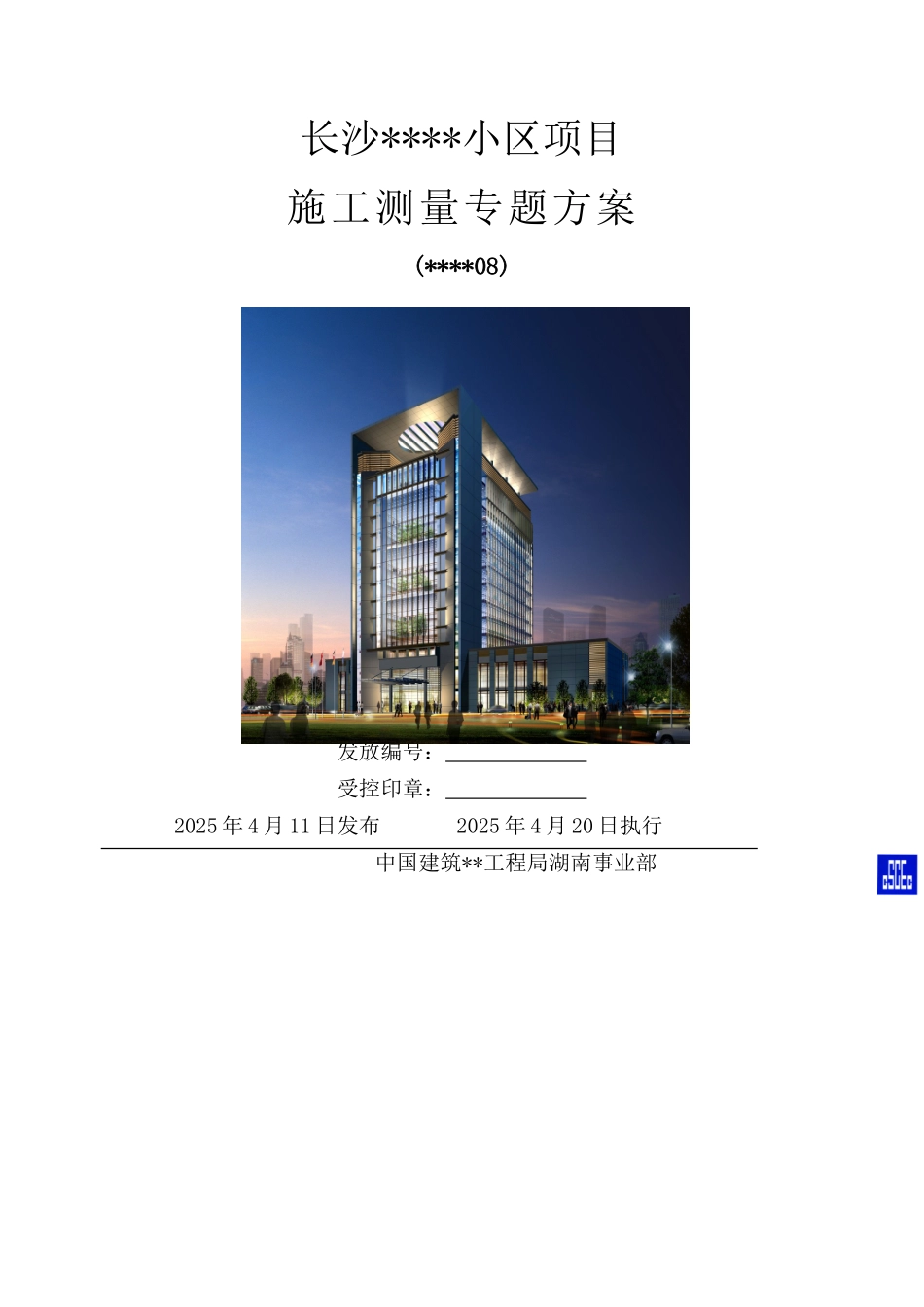

长沙****小区项目施工测量专题方案(****08)发放编号： 受控印章： 2025 年 4 月 11 日发布 2025 年 4 月 20 日执行 中国建筑**工程局湖南事业部 施工组织设计（方案）审批记录 湘质监统批 施 2025-10 工程名称：长沙****小区结构类型：框架剪力墙式结构结构层次：13～16 层建筑面积：42066.2㎡我项目部根据施工合同和施工图设计的要求已完成了 长沙 **** 小区项目施工测量 专题方案的编制，请予审查。附：长沙****小区项目施工测量专题方案 项目经理： 2025 年 4 月 11 日 专业监理工程师审查意见： 专业监理工程师： 年 月 日监理（建设）单位审核意见：监理单位项目总监理工程师： 监理（建设）项目部章（建设单位项目技术负责人） 年 月 日目 录1、编制依据2、工程特点及测量构架2.1 工程特点2.2 测量工作构架图3、工作职责与工作流程4、测量方法4.1 施工测量主要仪器4.2 基础及裙房控制网施工测量4.3 标准层控制网施工测量4.4 高程测量4.5 细部测量5、施工测量措施及记录5．1 测量措施5．2 测量记录6、沉降观测6.1 沉降观测的基本控制要素及要求6.2 具体施测程序及步骤6.3 观测中的注意事项7、施工测量的精度要求7.1 现场控制桩点的验收7.2 主体结构施工的精度要求附图一：101#～102#基础控制网线图附图二：101#主体控制网线图附图三：102#主体控制网线图长沙****小区施工测量专题方案1、编制依据1.1、本工程业主现场控制点位移交数据；1.2、建筑物现场定位总施工放线图；1.3、各建筑物单体设计施工图纸；1.4、现行相关的技术规程、法律规范：国家标准《工程测量法律规范》GB50026—932、工程特点及测量构架2.1、工程特点本工程主体建筑为一座办公楼（101#建筑物）和一座住宅楼（102#建筑物）,两座建筑物地下部分联通一体，地下一层，地下室基础平面大致呈“L”型。两座楼的正负零标高分别相当于绝对标高52.15和52.10m，办公楼地上裙房二层，主体十三层；住宅楼地上十六层。建筑总高度分别为49.05m和49.25m。根据该建筑物的特点，测量放线采纳以 “内控法为主，外控制为辅”及“整体控制分区自成体系”的方法。2.2、项目技术部下设专职测量小组，测量小组主要由一名施工员、一名测量员及各班组技术人员组成。测量工作构架如下页图所示：3、工作职责与程序要求3.1、测量小组负责接收甲方规划部门给定的现场导线控制点、施工现场控制网的建立、楼层控制线和轴线的投测、标高引测、沉降...
