长输管道安装工程监控措施

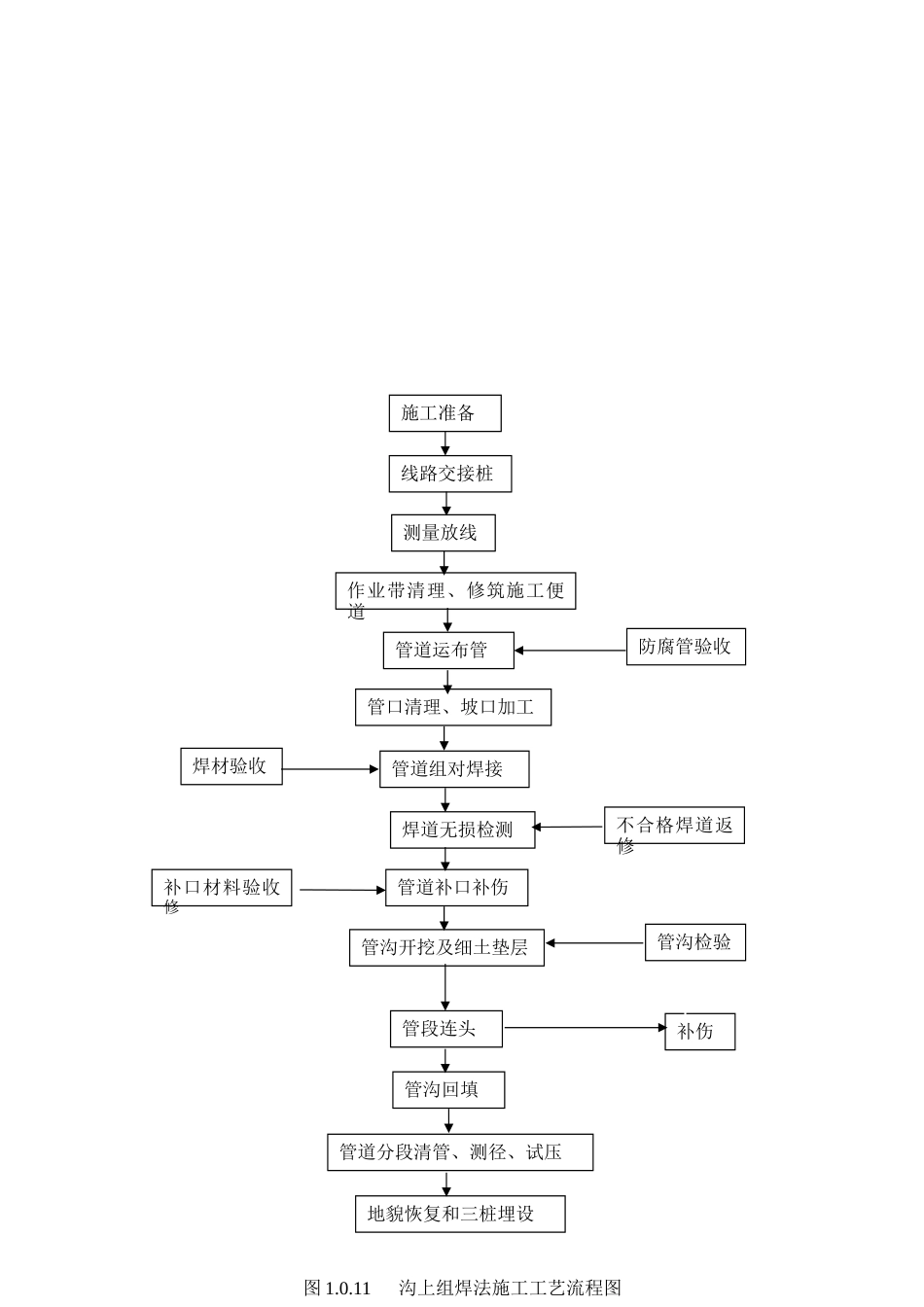

长输管道安装监控措施1 总则1.0.1 为了提高长输管道线路工程的施工水平，保证管道工程的施工质量，降低工程成本，特制定本工艺。1.0.2 本工艺适用于公司所承担的新建、改建、扩建的各类输油、输气及其它介质的长输管道线路工程的施工。不适用于长输管道场站内部的工艺管道、油气田集输管道、城市燃气管网等的施工。1.0.3 本工艺是长输管道施工的通用施工工艺和要求，当承担具体的长输管道施工时，应根据施工现场的具体情况，有针对性的编制符合现场实际的施工工艺文件。1.0.4 长输管道安装工程的施工除符合本工艺的规定外，还应该执行国家、行业及企业的相关标准和施工验收法律规范。1.0.5 长输管道进行施工前，应根据公司《压力管道安装质量手册》的要求，建立工程项目部的质量管理体系，编制符合实际的施工组织设计、检验计划，以确保工程施工质量。1.0.6 在施工中必须根据公司 HSE 管理体系及国家关于职业健康安全、环境保护、文物保护等方面的要求，严格执行 HSE 管理的有关规定。1.0.7 在施工过程中，必须严格根据合同和设计要求进行施工。本工艺当与设计不符时，应以设计为准。1.0.8 长输管道线路工程施工主要工序为：施工准备，线路交接桩，测量放线，施工作业带清理和修筑施工便道，管沟开挖，材料、设备的检验和存放，防腐管运输机保管，布管，坡口加工和管口组对，管道焊接和检验，管道现场防腐补口，管道下沟和回填，管道穿跨越工程，管道的清管、测径、试压、干燥，管道连头、线路截断阀室安装，阴极保护工程及管道线路附属线路附属工程等。1.0.9 长输管道线路工程的施工根据不同的地形地貌、水文地质等特征，分为沟下组焊法和沟上组焊法。沟下组焊法适用于地形起伏较大的山区、丘陵、黄土塬地形及石方管沟；沟上组焊法适用于地形平坦的平原、风沙草滩、浅丘地形、沙漠戈壁等地区。在施工时，应根据不同的地形情况选择不同的施工方法。1.0.10 沟下组焊法施工工艺流程：见图 1.0.10。1.0.11 沟上组焊法施工工艺流程：见图 1.0.11。补口材料验收修图 1.0.10 沟下组焊法施工工艺流程图施工准备线路交接桩测量放线管沟检验管沟开挖及细土垫层作业带清理、修筑施工便道管道组对焊接防腐层检漏、管道下沟防腐管验收管道运布管焊接工艺规程焊材验收不合格焊道返修焊道无损检测补伤电火花检漏管道补口补伤管沟回填管段连头管道分段清管、测径、试压地貌恢复和三桩埋设不合格防腐管验收管道运布管施工准备线路交接桩测量放...
