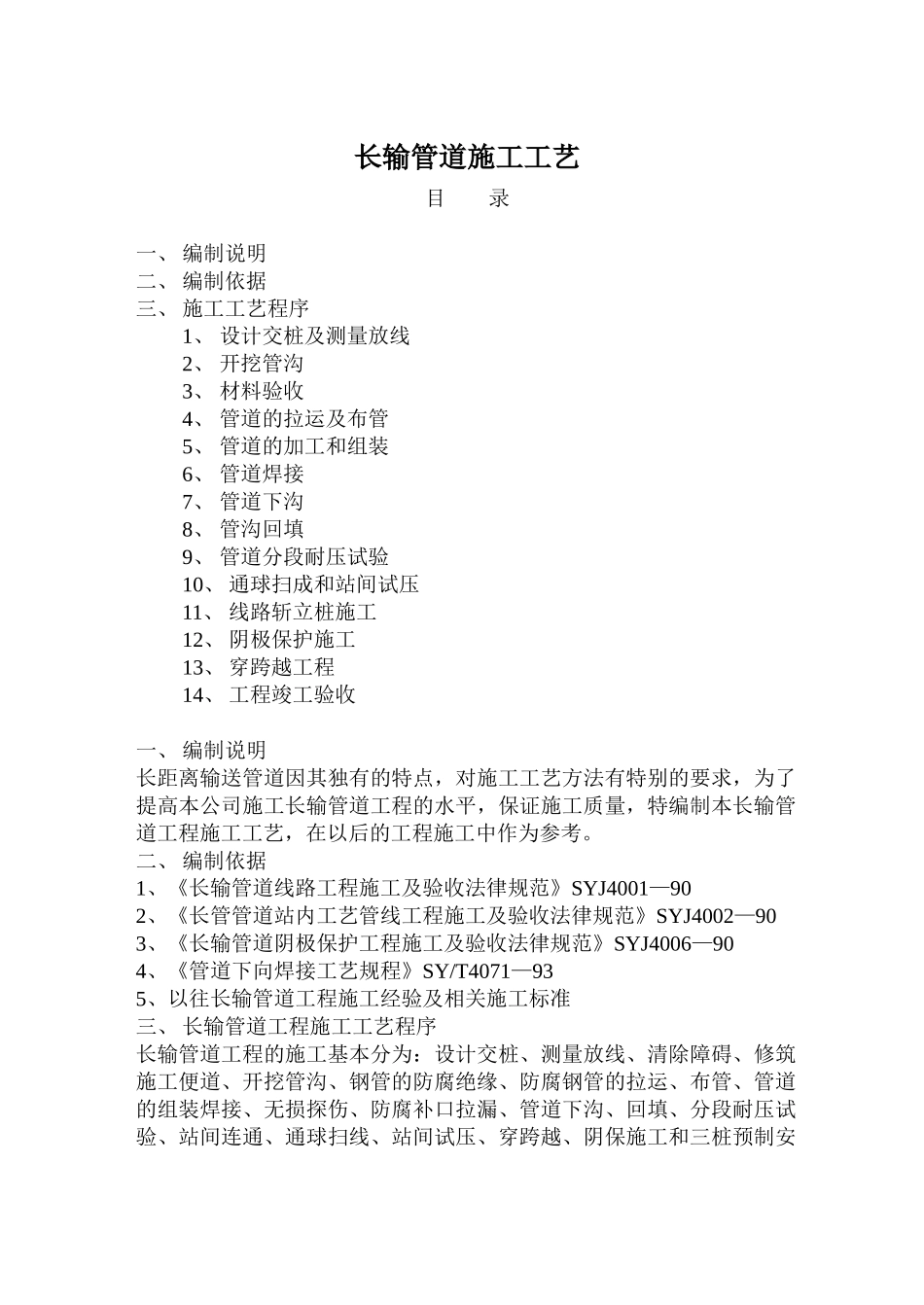

长输管道施工工艺目 录一、 编制说明二、 编制依据三、 施工工艺程序1、 设计交桩及测量放线2、 开挖管沟3、 材料验收4、 管道的拉运及布管5、 管道的加工和组装6、 管道焊接7、 管道下沟8、 管沟回填9、 管道分段耐压试验10、 通球扫成和站间试压11、 线路斩立桩施工12、 阴极保护施工13、 穿跨越工程14、 工程竣工验收一、 编制说明长距离输送管道因其独有的特点，对施工工艺方法有特别的要求，为了提高本公司施工长输管道工程的水平，保证施工质量，特编制本长输管道工程施工工艺，在以后的工程施工中作为参考。二、 编制依据1、《长输管道线路工程施工及验收法律规范》SYJ4001—902、《长管管道站内工艺管线工程施工及验收法律规范》SYJ4002—903、《长输管道阴极保护工程施工及验收法律规范》SYJ4006—904、《管道下向焊接工艺规程》SY/T4071—935、以往长输管道工程施工经验及相关施工标准三、 长输管道工程施工工艺程序长输管道工程的施工基本分为：设计交桩、测量放线、清除障碍、修筑施工便道、开挖管沟、钢管的防腐绝缘、防腐钢管的拉运、布管、管道的组装焊接、无损探伤、防腐补口拉漏、管道下沟、回填、分段耐压试验、站间连通、通球扫线、站间试压、穿跨越、阴保施工和三桩预制安装及竣工验收。1、 设计交桩及测量放线1.1施工前，工程项目进行图样会审，由设计单位做技术交底和现场交桩，明确以下有关问题。a、 固定 1K 准点的参考物的有关数据和位置。b、 施工带内地下构筑物的位置，办理有关的手续和处理意见，并说明施工有关技术要求。1.2测量放线a、 测量放线前，必须对设计图纸进行现场核对，根据设计图纸进行放线，打百米桩及转角桩，并撒白经线。控制桩上注明桩号、里程、高程。转角桩应注明角度，外矢矩及切线长。在地形地势起伏地段和转角地段方打加密桩。b、 放白龙线前，应查对和补充平面转角桩与纵向变坡桩，并设好护桩。c、 当敷设管线与地下构筑物或其它隐蔽工程的交叉时，放线时在交叉范围作出明显标志。d、 根据设计所定，需选用不同壁厚管材及防腐绝缘等级时，应在分界点上作出明显标志。e、 管道施工占地宽度不宜超过 20m，按管道两侧土地占用范围认真划分临时占地边界线。在特别地段可适当增加占地宽度。占地边界要求应符合图 1.2.e 规定。图 e 临时占地边界线2、 开挖管沟2.1施工前，应根据管道施工占地宽度采纳机械或人工将占地范围内的杂草、树木、石块等清除洁净。其沟...
