阎村天然气接收门站天然气工程出站管线沟槽开挖专项方案

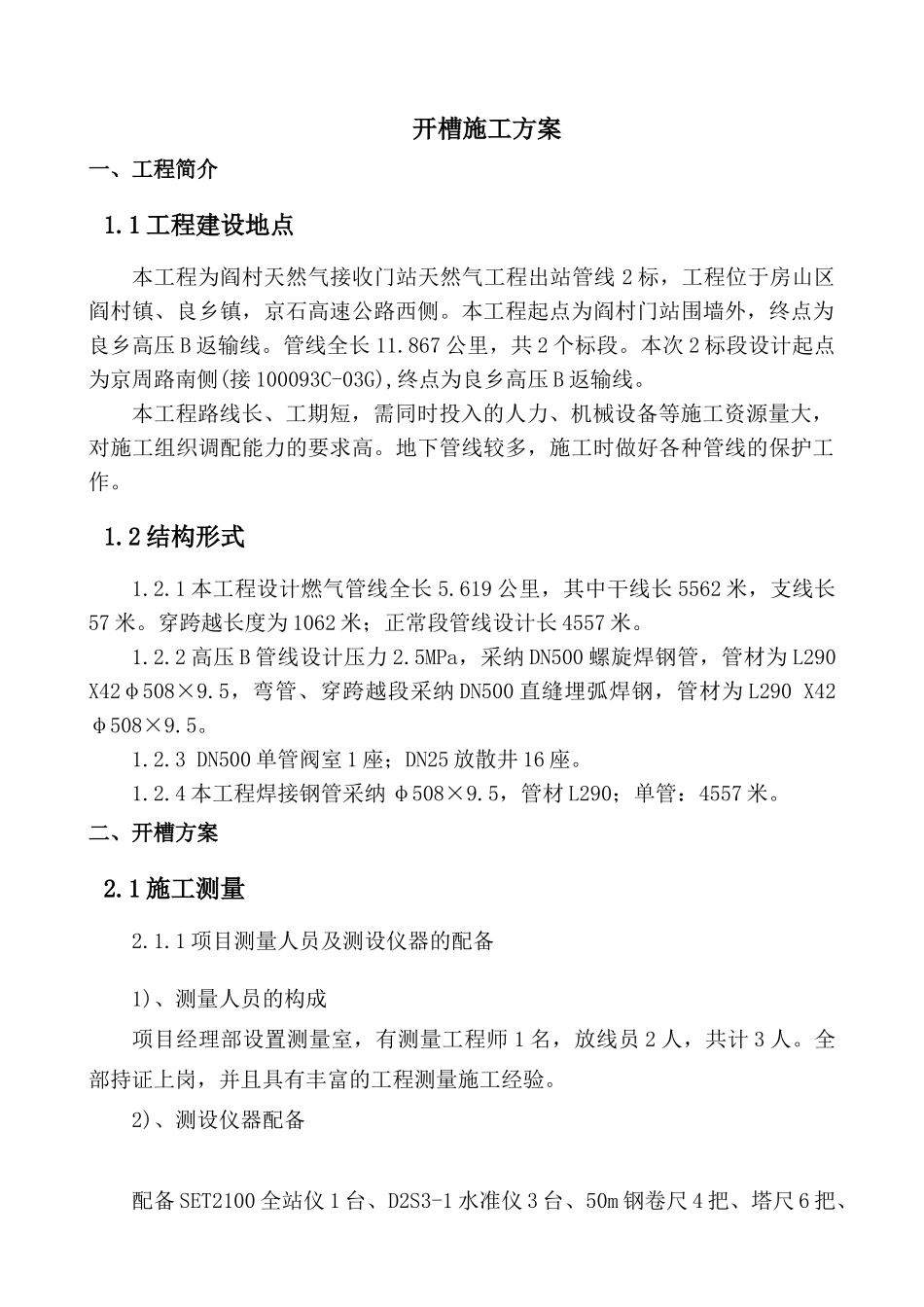

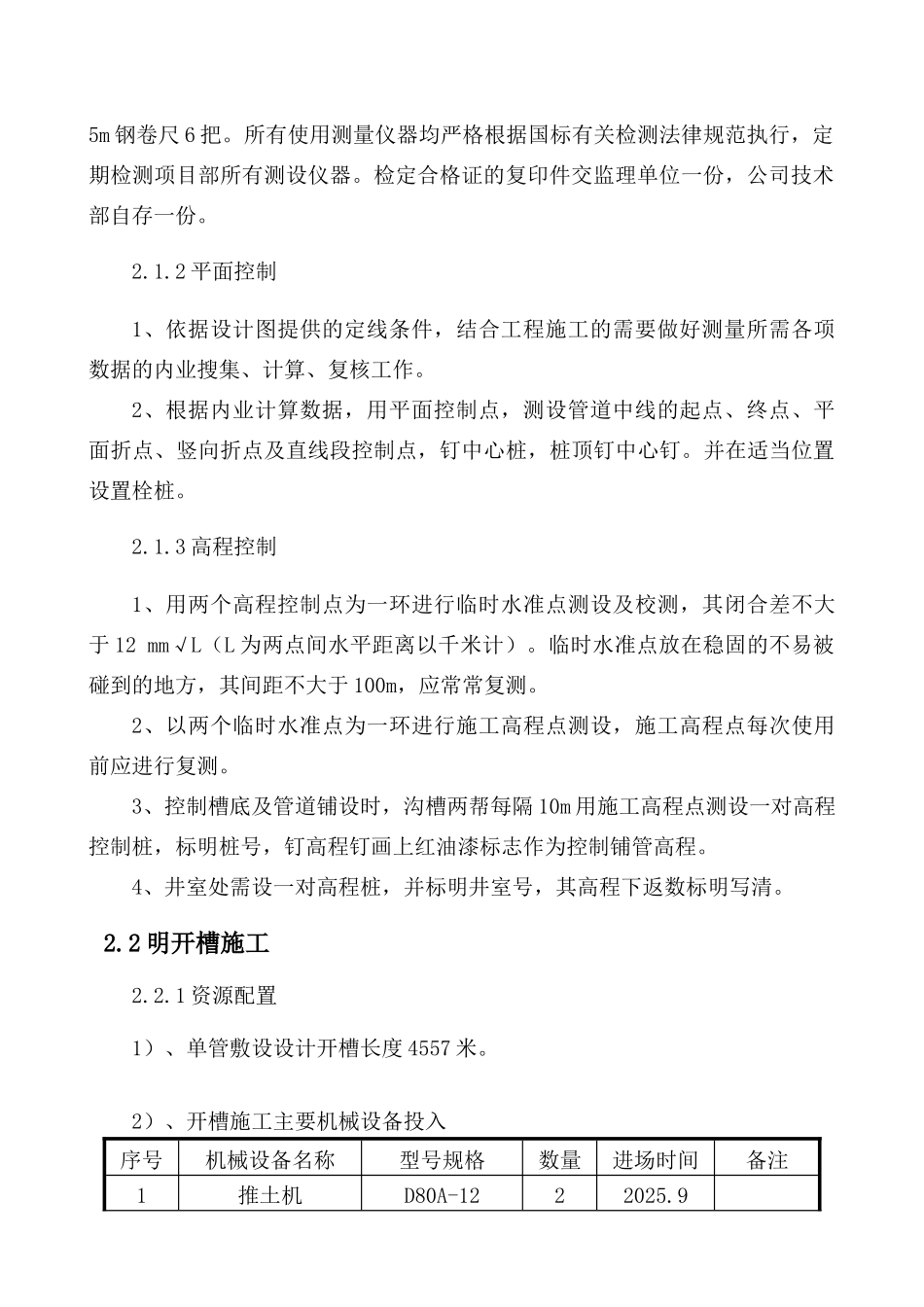

开槽施工方案一、工程简介1.1 工程建设地点本工程为阎村天然气接收门站天然气工程出站管线 2 标，工程位于房山区阎村镇、良乡镇，京石高速公路西侧。本工程起点为阎村门站围墙外，终点为良乡高压 B 返输线。管线全长 11.867 公里，共 2 个标段。本次 2 标段设计起点为京周路南侧(接 100093C-03G),终点为良乡高压 B 返输线。本工程路线长、工期短，需同时投入的人力、机械设备等施工资源量大，对施工组织调配能力的要求高。地下管线较多，施工时做好各种管线的保护工作。1.2 结构形式1.2.1 本工程设计燃气管线全长 5.619 公里，其中干线长 5562 米，支线长57 米。穿跨越长度为 1062 米；正常段管线设计长 4557 米。1.2.2 高压 B 管线设计压力 2.5MPa，采纳 DN500 螺旋焊钢管，管材为 L290 X42φ508×9.5，弯管、穿跨越段采纳 DN500 直缝埋弧焊钢，管材为 L290 X42 φ508×9.5。1.2.3 DN500 单管阀室 1 座；DN25 放散井 16 座。1.2.4 本工程焊接钢管采纳 φ508×9.5，管材 L290；单管：4557 米。二、开槽方案2.1 施工测量2.1.1 项目测量人员及测设仪器的配备1)、测量人员的构成项目经理部设置测量室，有测量工程师 1 名，放线员 2 人，共计 3 人。全部持证上岗，并且具有丰富的工程测量施工经验。2)、测设仪器配备配备 SET2100 全站仪 1 台、D2S3-1 水准仪 3 台、50m 钢卷尺 4 把、塔尺 6 把、5m 钢卷尺 6 把。所有使用测量仪器均严格根据国标有关检测法律规范执行，定期检测项目部所有测设仪器。检定合格证的复印件交监理单位一份，公司技术部自存一份。2.1.2 平面控制1、依据设计图提供的定线条件，结合工程施工的需要做好测量所需各项数据的内业搜集、计算、复核工作。2、根据内业计算数据，用平面控制点，测设管道中线的起点、终点、平面折点、竖向折点及直线段控制点，钉中心桩，桩顶钉中心钉。并在适当位置设置栓桩。2.1.3 高程控制1、用两个高程控制点为一环进行临时水准点测设及校测，其闭合差不大于 12 mm√L（L 为两点间水平距离以千米计）。临时水准点放在稳固的不易被碰到的地方，其间距不大于 100m，应常常复测。2、以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。3、控制槽底及管道铺设时，沟槽两帮每隔 10m 用施工高程点测设一对高程控制桩，标明桩号，钉高程钉画上红油漆标志作为控制铺管高程。4、井室处需设一对高...
