隧道湿喷机械手湿喷工艺的探讨

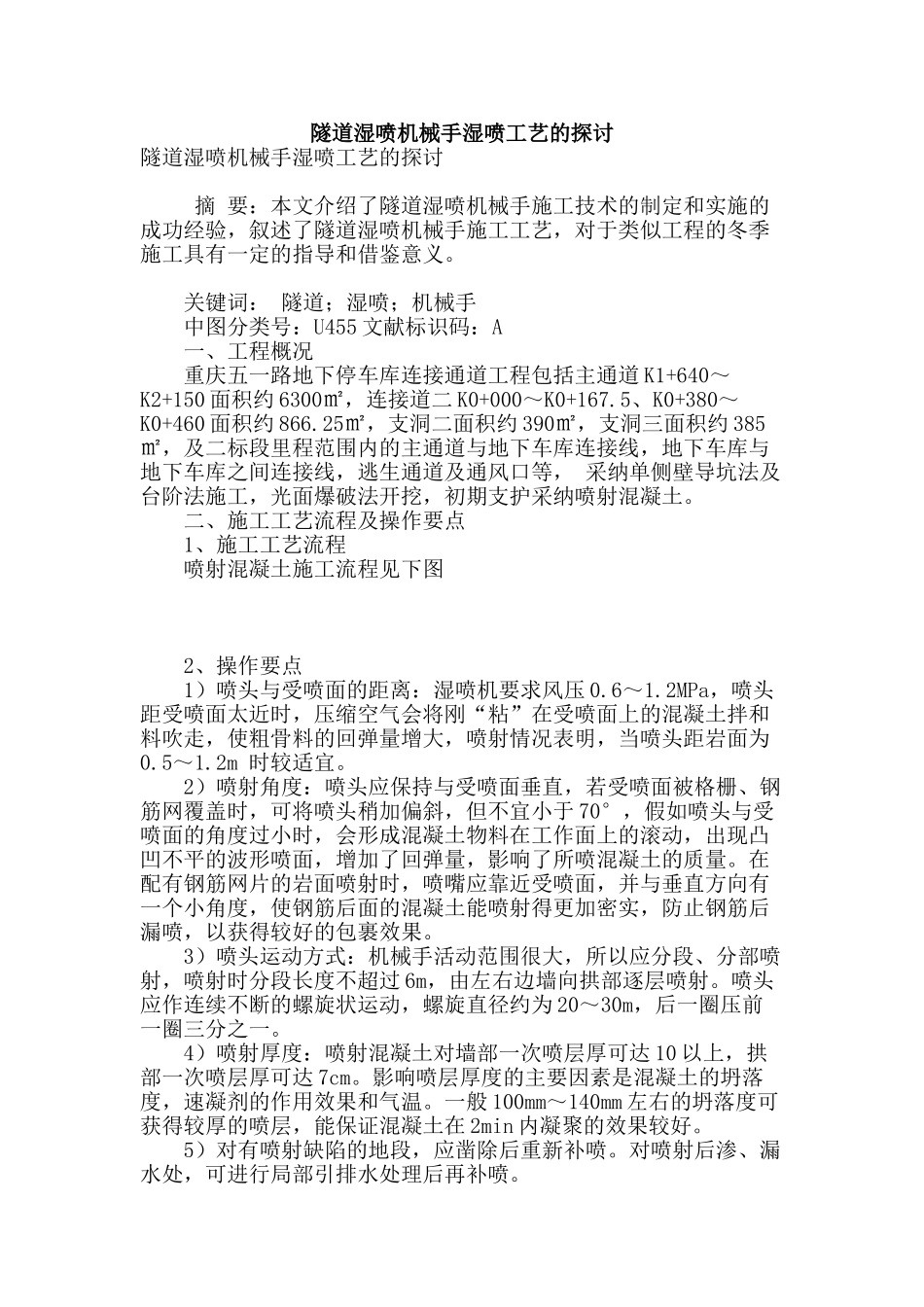

隧道湿喷机械手湿喷工艺的探讨隧道湿喷机械手湿喷工艺的探讨 摘 要：本文介绍了隧道湿喷机械手施工技术的制定和实施的成功经验，叙述了隧道湿喷机械手施工工艺，对于类似工程的冬季施工具有一定的指导和借鉴意义。 关键词： 隧道；湿喷；机械手 中图分类号：U455 文献标识码：A 一、工程概况 重庆五一路地下停车库连接通道工程包括主通道 K1+640～K2+150 面积约 6300㎡，连接道二 K0+000～K0+167.5、K0+380～K0+460 面积约 866.25㎡，支洞二面积约 390㎡，支洞三面积约 385㎡，及二标段里程范围内的主通道与地下车库连接线，地下车库与地下车库之间连接线，逃生通道及通风口等， 采纳单侧壁导坑法及台阶法施工，光面爆破法开挖，初期支护采纳喷射混凝土。 二、施工工艺流程及操作要点 1、施工工艺流程 喷射混凝土施工流程见下图 2、操作要点 1）喷头与受喷面的距离：湿喷机要求风压 0.6～1.2MPa，喷头距受喷面太近时，压缩空气会将刚“粘”在受喷面上的混凝土拌和料吹走，使粗骨料的回弹量增大，喷射情况表明，当喷头距岩面为0.5～1.2m 时较适宜。 2）喷射角度：喷头应保持与受喷面垂直，若受喷面被格栅、钢筋网覆盖时，可将喷头稍加偏斜，但不宜小于 70°，假如喷头与受喷面的角度过小时，会形成混凝土物料在工作面上的滚动，出现凸凹不平的波形喷面，增加了回弹量，影响了所喷混凝土的质量。在配有钢筋网片的岩面喷射时，喷嘴应靠近受喷面，并与垂直方向有一个小角度，使钢筋后面的混凝土能喷射得更加密实，防止钢筋后漏喷，以获得较好的包裹效果。 3）喷头运动方式：机械手活动范围很大，所以应分段、分部喷射，喷射时分段长度不超过 6m，由左右边墙向拱部逐层喷射。喷头应作连续不断的螺旋状运动，螺旋直径约为 20～30m，后一圈压前一圈三分之一。 4）喷射厚度：喷射混凝土对墙部一次喷层厚可达 10 以上，拱部一次喷层厚可达 7cm。影响喷层厚度的主要因素是混凝土的坍落度，速凝剂的作用效果和气温。一般 100mm～140mm 左右的坍落度可获得较厚的喷层，能保证混凝土在 2min 内凝聚的效果较好。 5）对有喷射缺陷的地段，应凿除后重新补喷。对喷射后渗、漏水处，可进行局部引排水处理后再补喷。 3、施工注意事项 1）喷射混凝土严格按设计配合比进行拌和，配合比及搅拌的均匀性每班检查不少于两次，混凝土的可泵送性（合理配合比及和易性）是保证顺利泵送的重要前提。 2）喷射前仔细检查隧道断面，对欠挖...
