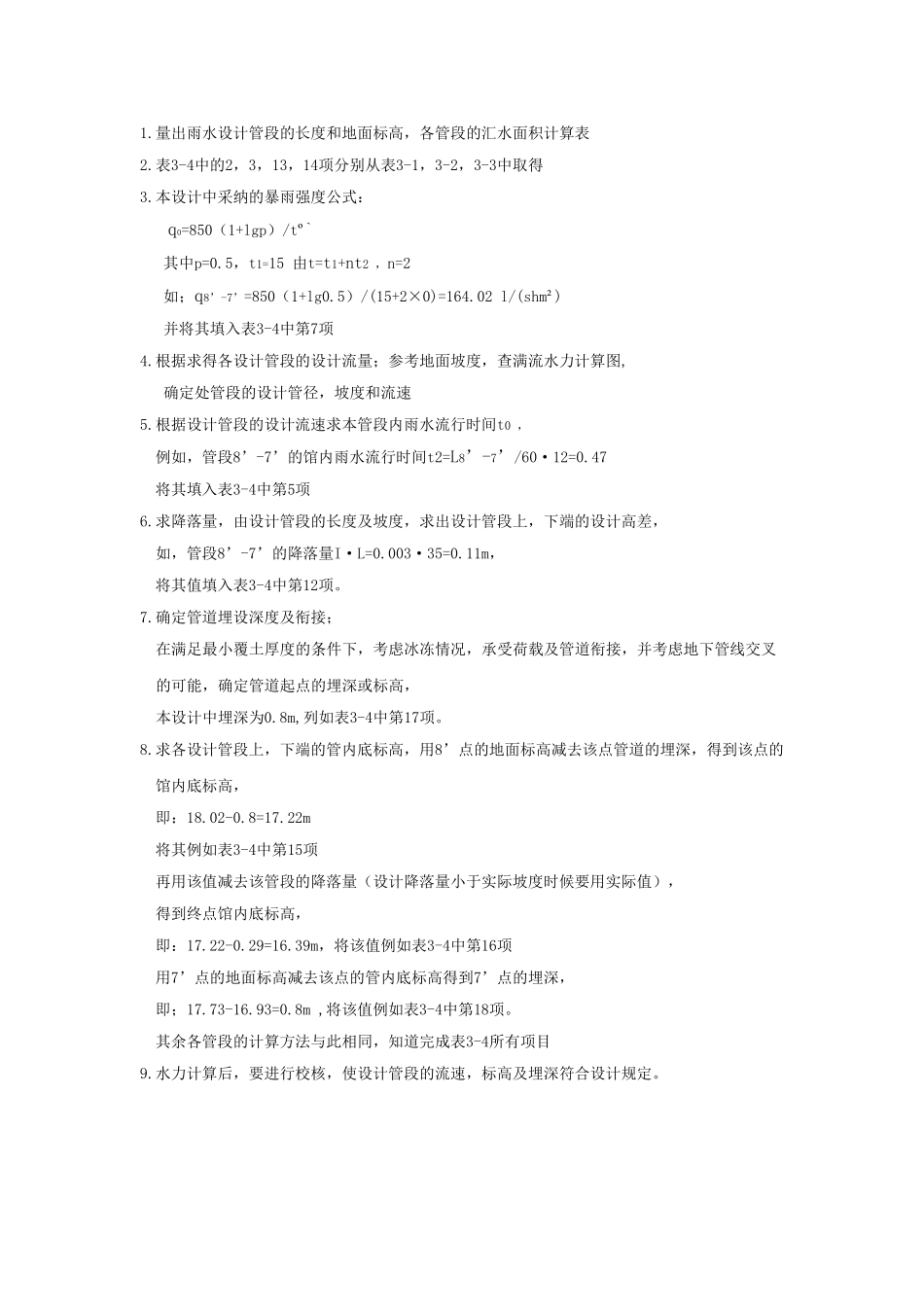

1.量出雨水设计管段的长度和地面标高，各管段的汇水面积计算表2.表3-4中的2，3，13，14项分别从表3-1，3-2，3-3中取得3.本设计中采纳的暴雨强度公式：q0=850（1+lgp）/tº`其中p=0.5，t1=15 由t=t1+nt2 ，n=2 如；q8’-7’=850（1+lg0.5）/(15+2×0)=164.02 l/(shm²)并将其填入表3-4中第7项4.根据求得各设计管段的设计流量；参考地面坡度，查满流水力计算图,确定处管段的设计管径，坡度和流速5.根据设计管段的设计流速求本管段内雨水流行时间t0 ，例如，管段8’-7’的馆内雨水流行时间t2=L8’-7’/60·12=0.47 将其填入表3-4中第5项6.求降落量，由设计管段的长度及坡度，求出设计管段上，下端的设计高差，如，管段8’-7’的降落量I·L=0.003·35=0.11m，将其值填入表3-4中第12项。7.确定管道埋设深度及衔接；在满足最小覆土厚度的条件下，考虑冰冻情况，承受荷载及管道衔接，并考虑地下管线交叉的可能，确定管道起点的埋深或标高，本设计中埋深为0.8m,列如表3-4中第17项。8.求各设计管段上，下端的管内底标高，用8’点的地面标高减去该点管道的埋深，得到该点的馆内底标高， 即：18.02-0.8=17.22m 将其例如表3-4中第15项再用该值减去该管段的降落量（设计降落量小于实际坡度时候要用实际值），得到终点馆内底标高，即：17.22-0.29=16.39m，将该值例如表3-4中第16项用7’点的地面标高减去该点的管内底标高得到7’点的埋深，即；17.73-16.93=0.8m ,将该值例如表3-4中第18项。其余各管段的计算方法与此相同，知道完成表3-4所有项目9.水力计算后，要进行校核，使设计管段的流速，标高及埋深符合设计规定。
