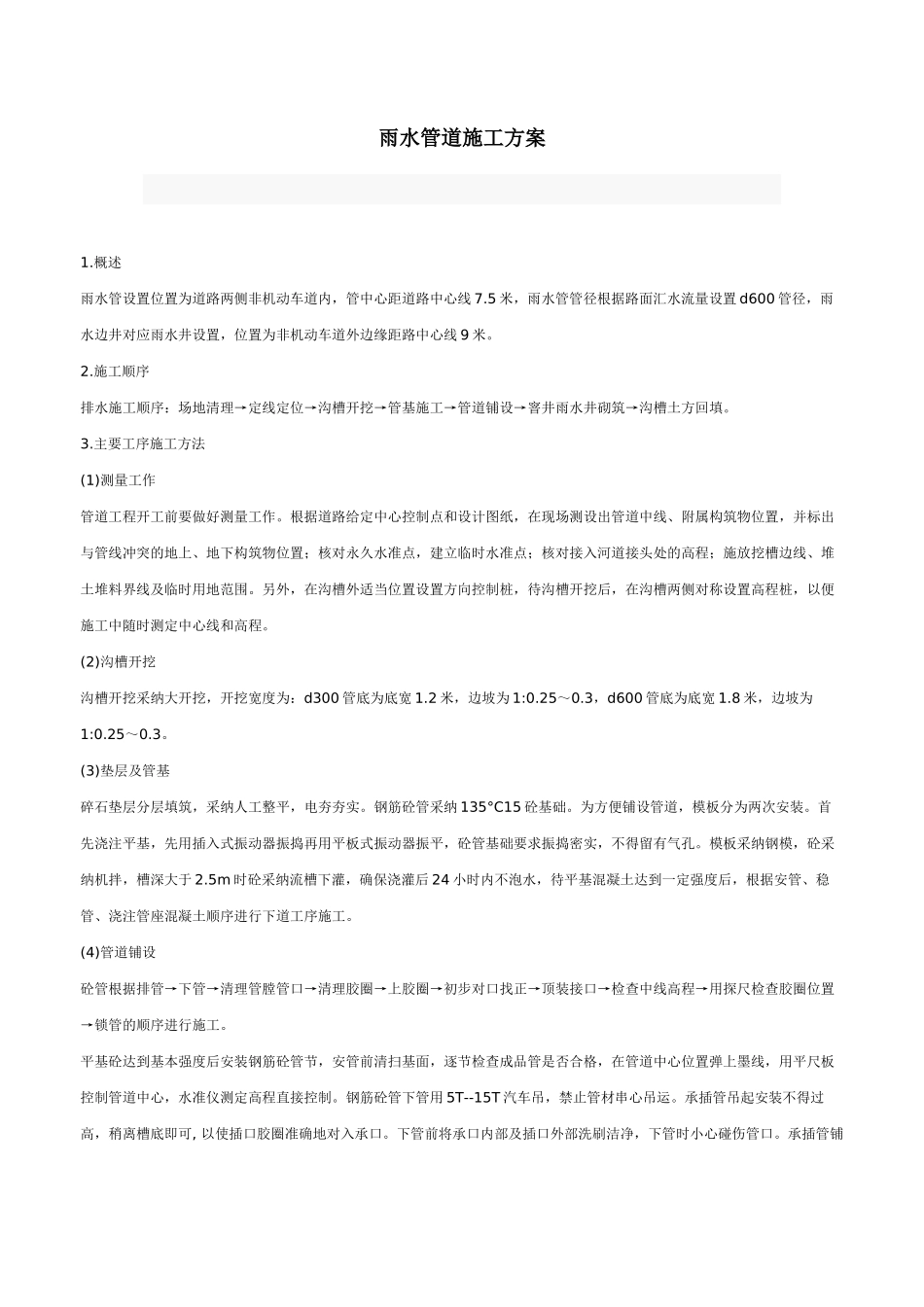

雨水管道施工方案

雨水管道施工方案1.概述雨水管设置位置为道路两侧非机动车道内，管中心距道路中心线 7.5 米，雨水管管径根据路面汇水流量设置 d600 管径，雨水边井对应雨水井设置，位置为非机动车道外边缘距路中心线 9 米。2.施工顺序排水施工顺序：场地清理→定线定位→沟槽开挖→管基施工→管道铺设→窨井雨水井砌筑→沟槽土方回填。3.主要工序施工方法(1)测量工作管道工程开工前要做好测量工作。根据道路给定中心控制点和设计图纸，在现场测设出管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置；核对永久水准点，建立临时水准点；核对接入河道接头处的高程；施放挖槽边线、堆土堆料界线及临时用地范围。另外，在沟槽外适当位置设置方向控制桩，待沟槽开挖后，在沟槽两侧对称设置高程桩，以便施工中随时测定中心线和高程。(2)沟槽开挖沟槽开挖采纳大开挖，开挖宽度为：d300 管底为底宽 1.2 米，边坡为 1:0.25～0.3，d600 管底为底宽 1.8 米，边坡为1:0.25～0.3。(3)垫层及管基碎石垫层分层填筑，采纳人工整平，电夯夯实。钢筋砼管采纳 135°C15 砼基础。为方便铺设管道，模板分为两次安装。首先浇注平基，先用插入式振动器振捣再用平板式振动器振平，砼管基础要求振捣密实，不得留有气孔。模板采纳钢模，砼采纳机拌，槽深大于 2.5m 时砼采纳流槽下灌，确保浇灌后 24 小时内不泡水，待平基混凝土达到一定强度后，根据安管、稳管、浇注管座混凝土顺序进行下道工序施工。(4)管道铺设砼管根据排管→下管→清理管膛管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线高程→用探尺检查胶圈位置→锁管的顺序进行施工。平基砼达到基本强度后安装钢筋砼管节，安管前清扫基面，逐节检查成品管是否合格，在管道中心位置弹上墨线，用平尺板控制管道中心，水准仪测定高程直接控制。钢筋砼管下管用 5T--15T 汽车吊，禁止管材串心吊运。承插管吊起安装不得过高，稍离槽底即可, 以使插口胶圈准确地对入承口。下管前将承口内部及插口外部洗刷洁净，下管时小心碰伤管口。承插管铺设时使承口朝着铺设前进方向，即迎着水流方向，第一节管子稳好后，固定止水橡胶圈，随即将第二节管的插口缓慢挤入，尽量到底。对于安放好的管节，及时进行稳管，管子稳定后，用洁净的石子或碎石从两边卡牢，防止管子移动。安装管道时根据控制桩严格控制管道中心和高程，以避开管内底高程和错口两项的超差。安装结束后，检查管道中心，符合要求后及时...
